Recientemente yo he publicando un montón de proyectos que usan un 8 bit escala de resistenciaconvertidor digital a analógico (DAC) y un Arduino para hacer sonido. (ver el cuadro de efectos vocales de Arduino, Arduino tambor sampler y mi tutorial de salida de audio). La técnica que he estado utilizando para hacer estos DACs es muy simple, se requiere sólo un puñado de 10k y 20 resistencias k conectarse juntas en una red. Pero la comodidad viene con un precio, como terminan estos DACs un poco más ruidoso que a veces quisiera. Así decidí comprar un IC especializado que sea compatible con todo el código que ya he escrito para la escala de resistencia DACs, pero utiliza resistencias muy igualados para reducir el ruido. Cuando busqué en Digikey tal DAC, encontré el TLC7528, una doble había salida de 8 bits DAC IC. La capacidad de la doble salida del chip me interesa mucho; mientras que es fácil de configurar este chip con una salida permanente, también le da la opción de alternar entre dos clavijas de salida aislada, lo que es bastante sencillo configurar un audio de 2 canales de salida con una cantidad relativamente pequeña de pines de datos de esfuerzo adicional y hardware setup/Arduino.

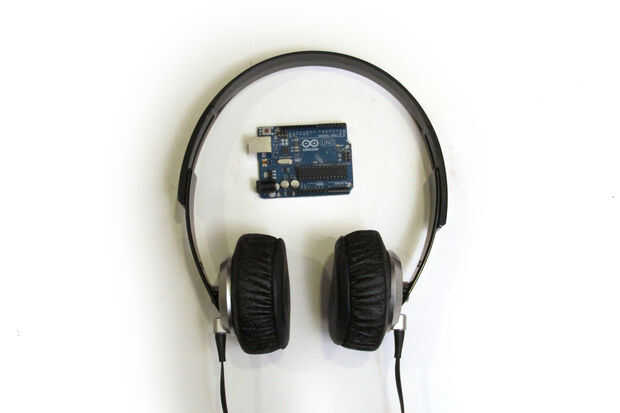

En este instructable te voy a mostrar cómo utilizar la TLC7528 con el Arduino a la salida de audio estéreo. Sonido estéreo significa que 2 canales independientes de audio. Audio estéreo es especialmente divertido cuando envió a los auriculares porque puede lograr algunos efectos interesantes auditivas desde cada oído es oír su propio canal independiente del sonido, algunas ideas son:
Efectos espaciales "sonido 3D"- ajustando el filtrado, la amplitud y la fase de dos canales de audio que se puede simular la experiencia de direccionalidad del sonido, haciendo una fuente de sonido parece que originan a partir de una localización precisa en el espacio a tu alrededor, aquí está un gran ejemplo
binaurales beats- mediante el envío de dos ondas senoidales de similar - pero desigual-frecuencias auriculares (uno para cada oído), escuchará un pulsante beatnote se piensa para inducir relajación y otros efectos meditativos. Aquíde ejemplo.
panorámica- cambiar la amplitud relativa de una fuente de sonido en cada canal de mezcla estéreo. Este efecto es simple, pero puede ser realmente fresco que suena, es un gran ejemplo en el Puente de Led Zeppelin Whole Lotta Love (escuche con auriculares!)
Lista de partes:
(x1) TLC7528 Digikey 296-1871-5-ND
(1 x) Arduino Uno Amazonas
cable del usb (1 x) Amazonía
Protoboard (1 x) (este viene con los cables de puente) Amazonía
cables de puente (1 x) Amazonía
Otros materiales:

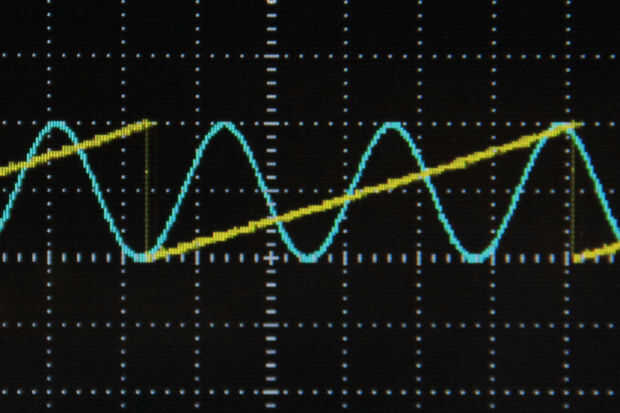

oscillosope
