¿Arduino Audio accionado el interruptor (1 / 5 paso)

Paso 1: Piezas y esquema

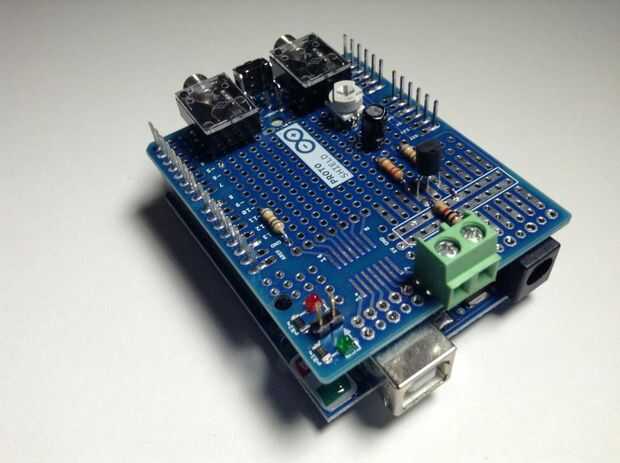

Esto es lo que el acabado instructable parece. El circuito requerido está construido sobre un escudo de Proto de Arduino que se acopla al microcontrolador Arduino Duemilanove.

Para completar con éxito este proyecto, se necesita saber soldar, cómo construir circuitos electrónicos simples y tener experiencia programando el microcontrolador de Arduino.

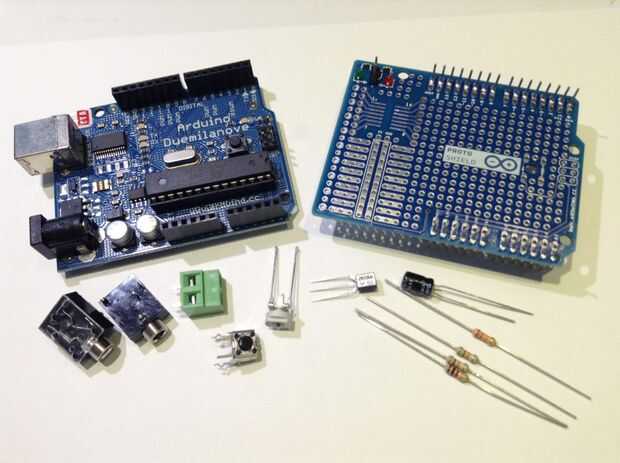

En la foto son algunas de las piezas que se necesita. Aquí está una lista completa:

1 ea Arduino Duemilanove o igual (Radio Shack 276-128 Arduino Uno REV3 funcionará también) con adaptador de corriente
1 ea Arduino Proto Shield (Radio Shack 276-140 es un poco diferente pero funciona)
2 jacks de ea (Mouser 161-3508-E)
1 cuadra Terminal de ea, 5,08 mm (Mouser 651-1935561)
1 interruptor táctil PB de ea (DigiKey SW407-ND)
1 resistencia de ea 10K ohm variable (DigiKey AAS14CT-ND)
1 transistor 2N3904 de ea (Radio Shack 276-2016)
1 ea 47mf 16v condensador electrolítico (Radio Shack 55047407)
1 ea 1K ohm, resistor de película de 1/4w (Radio Shack 271-1321)
2 ea 10K ohm, resistor de película de 1/4w (Radio Shack 271-1335)
1 ea 22K ohm, resistor de película de 1/4w (Radio Shack 271-1339)
1 ea PowerSwitch para cola II (Adafruit .com ID 268 o Sparkfun.com COM-10747)

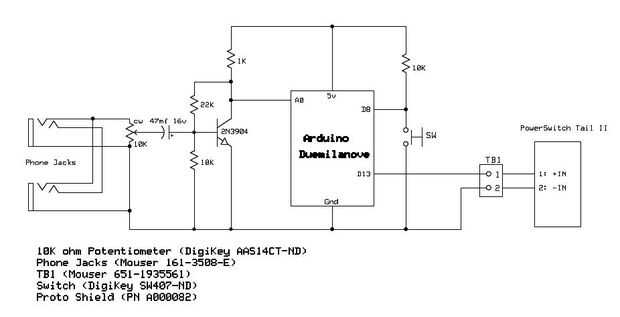

Y por último, el diagrama esquemático del circuito.
