Paso 13: Otra pared de ladrillo

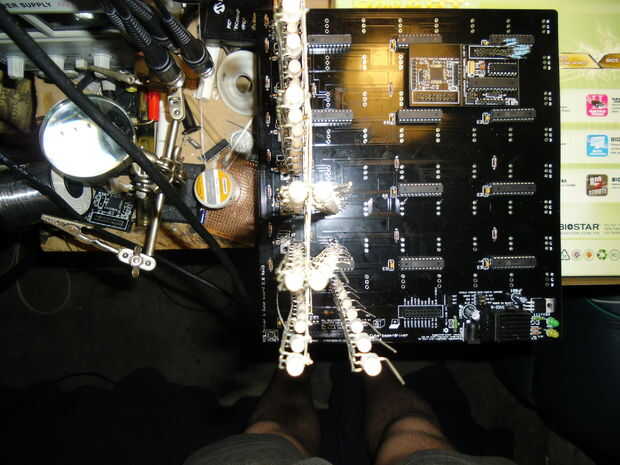

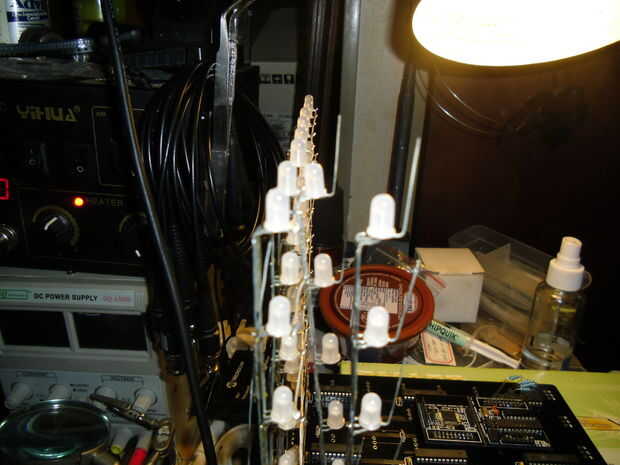

Una forma para asegurar la alineación es inclinar una columna unsoldered contra uno detrás de él.
Esto le permite alinear la columna de vista contra el LED en la columna detrás de él.

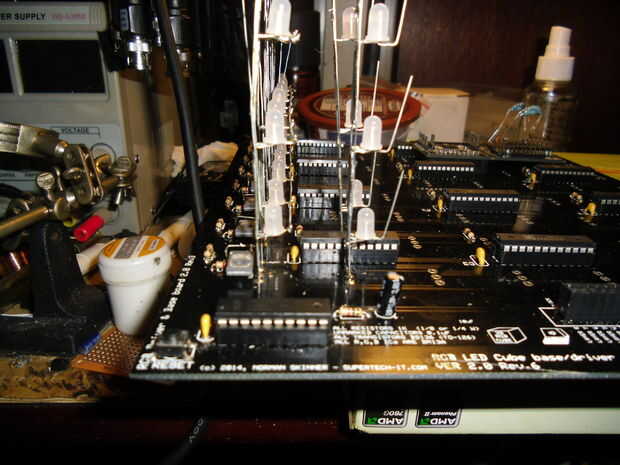

La soldadura de la columna y luego con el dedo en la parte inferior de la columna en el tablero, tire de la columna por lo que está de pie, no tocar el otro panel se inclinaba contra.

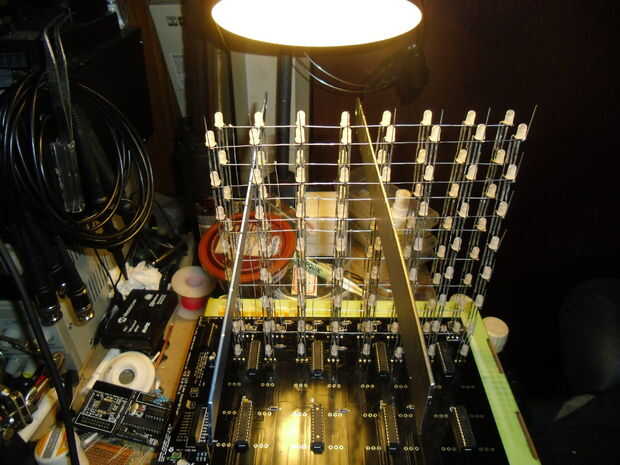

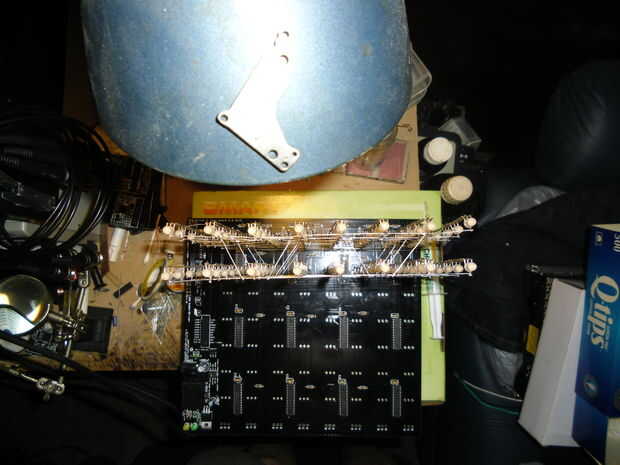

Hacer esto para todas las 8 columnas y luego en los cables de red en los ánodos como última vez - a partir de la fila inferior en primer lugar y entonces lo apoyo. Luego subir a la segunda capa, conectar los ánodos para esa capa de ese panel junto y apoyo a la línea de la cuadrícula de ánodo en el panel anterior. Esto permite la habitación sin obstáculos colocar y soldar los refuerzos desde arriba de la línea sin ser limitado por la línea de la rejilla por encima de él.
Cómo exactamente apoyo, en Cuántos lugares, cables rectos o angulares son todos tipo de usted.
En el cubo de color único anterior, sólo se sujeta los bordes y el centro de las capas.
Para esta versión voy a decir para asegurarse de que usted tiene por lo menos 2 abrazaderas (4 es mejor) en cada ánodo a la línea de rejilla ánodo del panel detrás de él pero deja los bordes sin apuntalada hasta que todos los paneles de 8 son en - de esa manera puede apoyar con una pieza de alambre en lugar de llaves poco 8.
SER seguro para ir al siguiente paso después de haber terminado el panel principal, pero antes de empezar el segundo panel!!

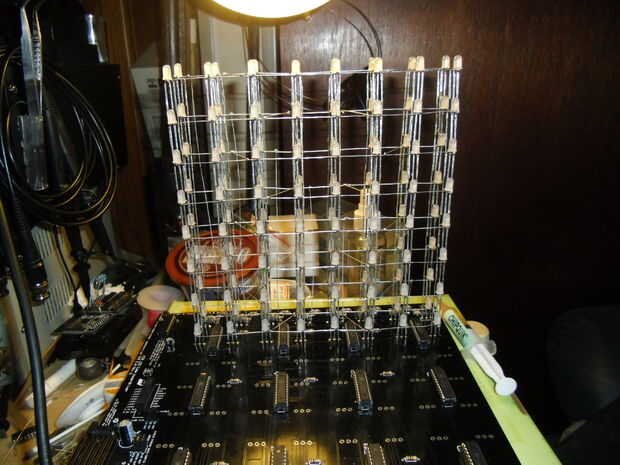

Una vez todos los paneles de 8, entonces puede ejecutar un solo cable sólido a través de todas las líneas de rejilla de 8 ánodo en una capa cerca de los bordes exteriores del cubo corriendo de frente hacia atrás. Podríamos poner un manojo de llaves solo en los bordes como estábamos construyendo, pero me gusta la fuerza extra que da de un solo cable intacto.

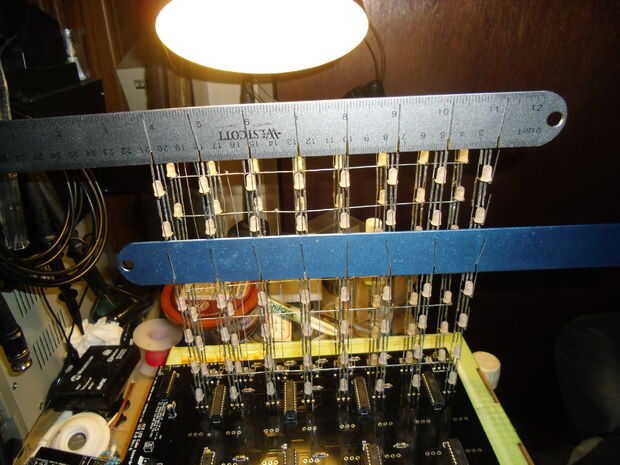

Utilice sus reglas de ranurado para asegurarse de que su separación es correcta entre paneles cualquier momento que vas a soldar en un soporte. Asegúrese de que no se conecta ningún líneas de cuadrícula a la línea por encima o por debajo de ellos - sólo para las líneas de rejilla del cátodo en el panel de detrás de ellos. Mina que se verá están en ángulos de 45 grados. Esto ayuda a fortalecer la contra las fuerzas de corte.
