Paso 5: energía
La tarjeta usa sorprendentemente poca energía en comparación con lo que los ingenieros de proyecto original originalmente calculan que lo harían. Si esto suena familiar, es porque esto sucedió con el mono cubo así.

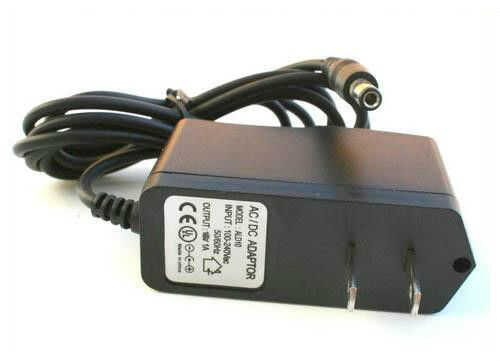

Un simple 5V 2A fuente obtenida fácilmente en eBay será proporcionar energía suficiente para el cubo una vez que esté completa.
Estos son unos 5 dólares.
Si preocupa sin embargo, hay un lugar para un regulador de KIM - 055L en el tablero, que puede proporcionar hasta 5A en 5V con una entrada de 12V 2A - otra vez, hará una verruga de la pared barato. El agregado plus aquí es que si tienes una vieja fuente de alimentación portátil que tiene uno de los extremos de tipo cañón, usted puede utilizar que demasiado. KIM - 055L permite 10 a 35V entrada DC que cubre bastante la gama de voltajes de adaptador del ordenador portátil que están alrededor.
Puso en marcha la Junta en una sola 3.7V 2200mAh células de NiMH de una batería de portátil. Después de 8 horas de funcionamiento, decidí que necesitaba mi banco de trabajo nuevo.
NO se olvide de establecer el puente eléctrico a 5V o 10-35V correctamente. Si no instale al puente en todo, nada funciona. Si lo pones en la posición de 5V y puesto en 12V, algo voluntad probable golpe - así que asegúrese de extra que nunca no cometas ese error. Si pones el jumper en la posición 10-35V, algo bajo de 9V se apaga el regulador. En exactamente 9V, el circuito tiende a mal funcionamiento, siempre en por lo menos 9.5V
