8X8X8 3D RGB LED Cube (12 / 18 paso)

Paso 12: La regla de expulsión

Inspeccione los LEDs y ajustar su ángulo si no son rectos y presionan contra la regla si hay algún espacio así. Tire de los ánodos hacia fuera en el sobre un ángulo de 10 grados. Esto permitirá a los gobernantes poder resbalar en las curvas cuando es el momento de soldar las columnas en los paneles para espaciamiento ideal.

Tiempo para expulsar los LEDs... OK, aquí está el truco -

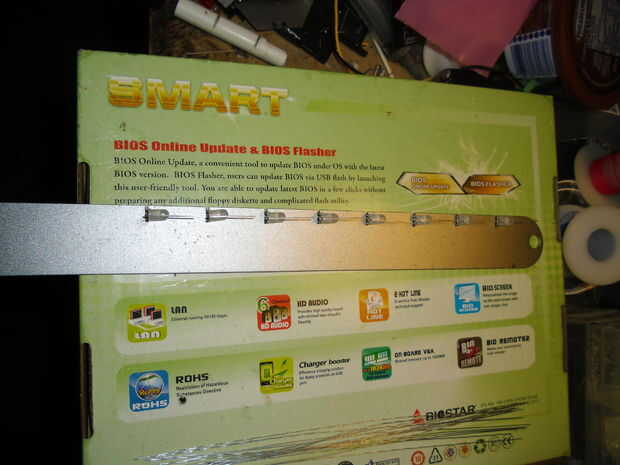

Una vez que todos los cátodos están soldados, retire la regla inferior de los ánodos.

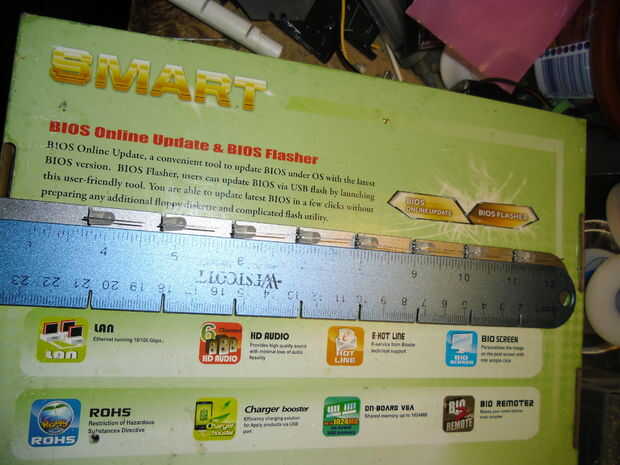

Ponga el lado plano de este gobernante contra los LEDs a lo largo del borde interno y aprete los bordes exteriores de los 2 gobernantes.

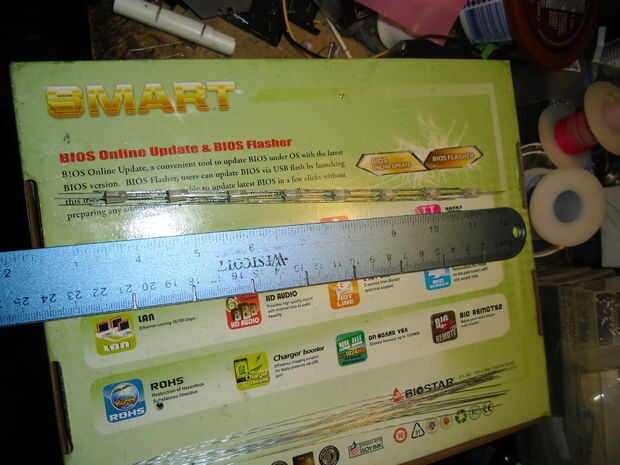

Esto enderezarán cualquier desalineamiento en los LEDs a lo largo de la vertical sale la columna completa de las ranuras en la regla de cátodo.

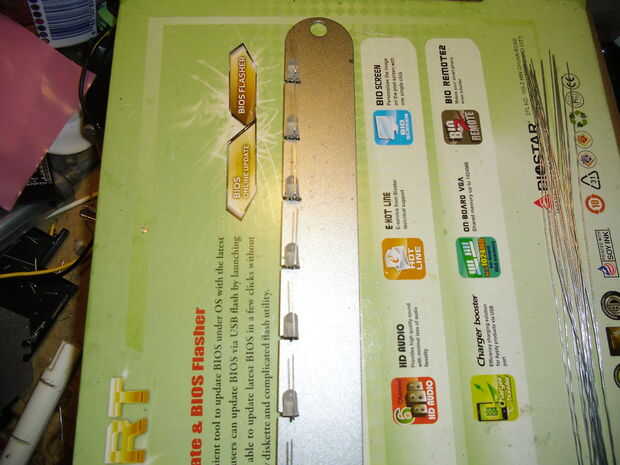

Establecer la columna a un lado y seguir adelante hasta que tenga 8 hace.

Corte lo suficiente de la parte inferior de 3 cátodos de la parte inferior de LED para que sean incluso en longitud.

8 todas las columnas deben sujetarse a la misma longitud o tan cerca como sea posible.
Coloque la placa de circuito sobre una superficie plana y dura. Puede ayudar si hay una pared o algo que puede permitir a las columnas descansar contra el primer grupo (el maestro panel). Columnas posteriores pueden apoyarse contra el panel detrás de ellos

Insertar las columnas una a la vez en los agujeros para que el panel. (el primer "Panel principal" es la que corre paralela a y más cercano a los transistores). Colocar las columnas con los ánodos hacia los transistores.

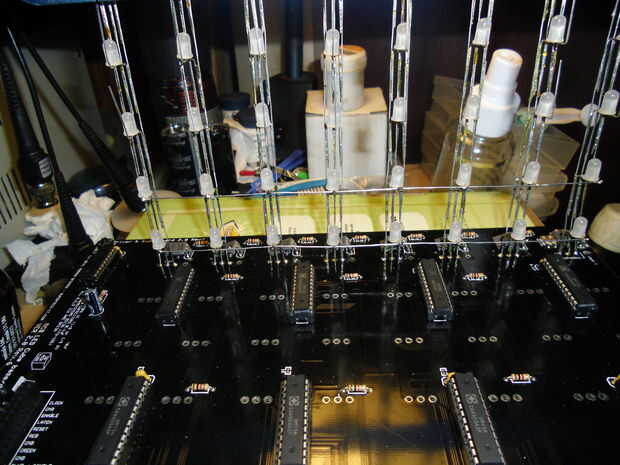

Una regla de la ranura horizontal en los ánodos del panel a medio camino encima del panel y soldar los cables del LED en el tablero (ver fotos).

El panel (bueno, 8 columnas) debe ser capaces de colocar en ella (su) propio y apoyar a la regla.

Ahora empezar a insertar los cables horizontales en los codos de los ánodos para comenzar a crear el ánodo en líneas de cuadrícula de ánodo al ánodo de cada nivel de la capa. Asegúrese de que cada cable esté completamente asentado en la curva del ánodo cuando se suelde en el lugar, o su espacio de panel a panel estará apagado más adelante cuando se conecta el panel a que detrás de él...

También es mejor empezar en la fila inferior y su forma de trabajo, con la regla encajada en la capa superior que se suelda cada vez. Una vez que complete una fila, clip de los ánodos sobre el cable de red que acaba de poner en.

Cuando se hace el tablero maestro, no te olvides Conecte los cables del ánodo (capa) de la placa de circuito a su respectiva capa rejilla alambre en el panel después de tenerlos todos en su lugar.
