Paso 9: Cómo hice mi cubo (ya que me chupen en carpintería)

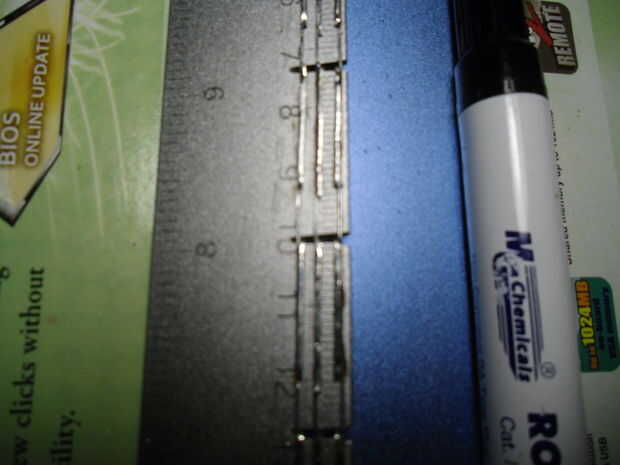

Mi plataforma de montaje acero inoxidable 2 / reglas de aluminio con muescas cada 26,5 mm en el centro y un disipador de calor XBOX con un agujero de montaje ligeramente perforaron (entonces cinta pone porque hice el agujero demasiado dang grande) si necesita reforzar su agujero para colocar el LED, poner cinta adhesiva sobre 3/4 del agujero y presione el LED - luego presione el resto de la cinta firmemente a tu "plantilla de doblez".
Una ventaja importante de mi proceso de creación es que sólo tenemos a pescar 3 lleva en sus orificios en un momento durante la construcción del panel, como es mi tipo de columna por columna, y las columnas son poner en uno a la vez, luego se unió a un grupo de ocho columnas. A continuación, el panel está conectado con el resto del cubo. La base del cubo actúa como la base para la construcción todo hasta que el cubo es finalmente completo.
Primero tenemos que preparar los LEDs
Esto toma mucho tiempo... Doblar a 64 en un momento, luego construyo 8 columnas y montarlos en un solo panel en la base y luego (con la excepción del panel principal) Conecte el panel con el resto del cubo antes de volver a doblar más LEDs.
Tiempos aproximados para mí fueron (por el panel terminado y conectado)

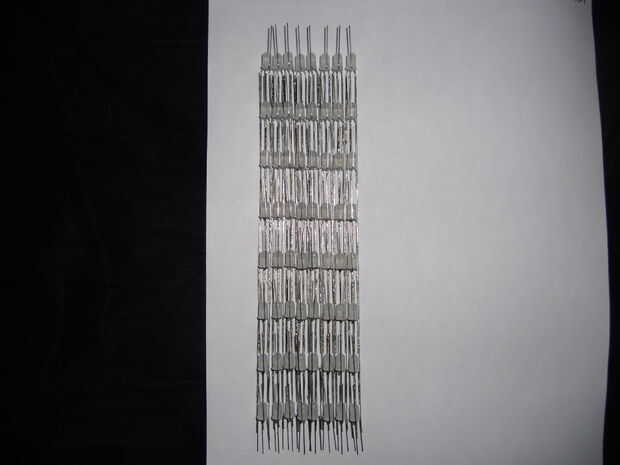

2 horas doblando preparando los 64 LEDs

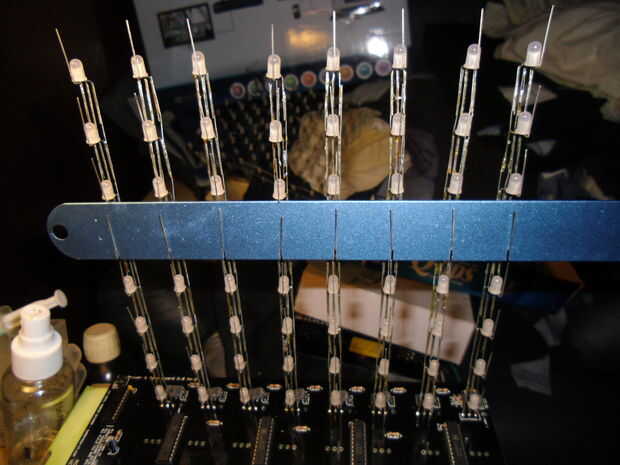

4 - para soldar los LEDs en 8 columnas de LED de 5 horas

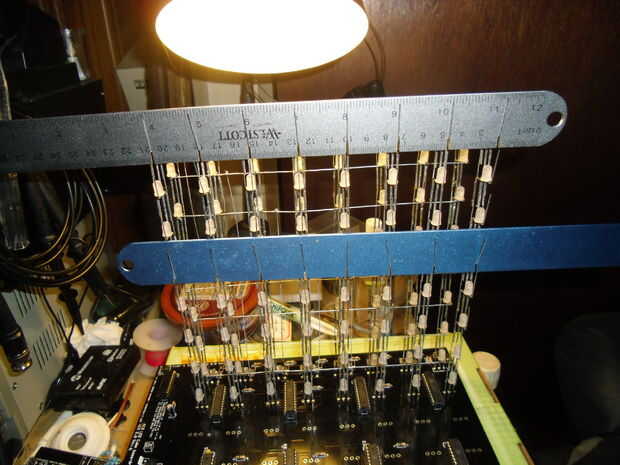

3 horas conectando las ocho columnas en un panel en el tablero y termina de ensamblar el panel conectando el panel con el resto del cubo por la soldadura de la capa de líneas y apoyos a la red de capa.
Estar preparados - esto toma proceso es lento!

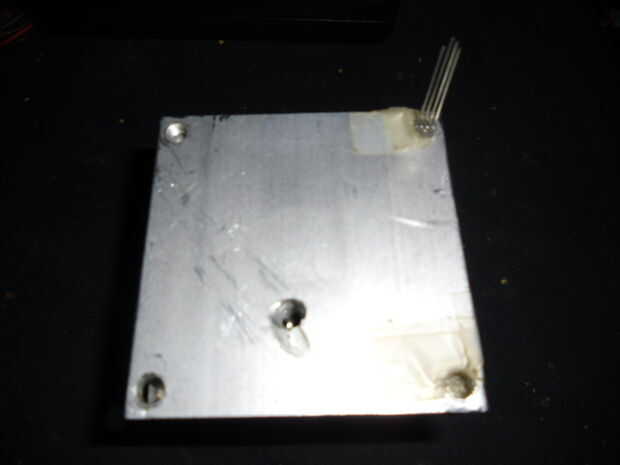

Usé mi vieja plantilla de flexión de un proyecto anterior del cubo de LED, que era un disipador de calor de X-Box - pero cualquier cosa con un agujero cerca del borde funcionará, siempre y cuando el agujero encaja perfectamente el LED y es aproximadamente 1,5 X el grosor de uno de sus gobernantes desde el borde. Taladre el agujero si es demasiado pequeño, colocar cinta si es un poco grande. Recuerde, una vez el agujero es que del tamaño correcto del orificio debe ser aproximadamente 1,5 veces la distancia al borde de lo que sea que ha perforado en como el espesor de una de sus reglas de metal. Tengo mis gobernantes en Wal Mart. Eran bastante baratos, y es un metal de a que la soldadura no se pega. También actúa como un disipador de calor, prevenir daños en los LEDs durante la soldadura.
Empezar poniendo la parte superior de un LED en el agujero para que el cable más largo (ánodo) es izquierda del centro hacia arriba.
