Paso 4: Montar las capas
Necesita alinear naturalmente cada ánodo por lo que cumple con la parte superior del ánodo por debajo de ella mientras los juntas de soldadura.
No me gusta el estrés común, así que sería doblar y ajustar cada plomo hasta que alinea con el plomo por debajo de ella sin tener que mantenerse en su lugar, entonces sería soldarlos juntos.
Línea cada ánodo hasta apenas toque el ánodo por debajo de ella. Esto elimina cualquier medida o necesidad de espaciadores para la misma distancia de un LED en LED (capa a capa) cada vez.

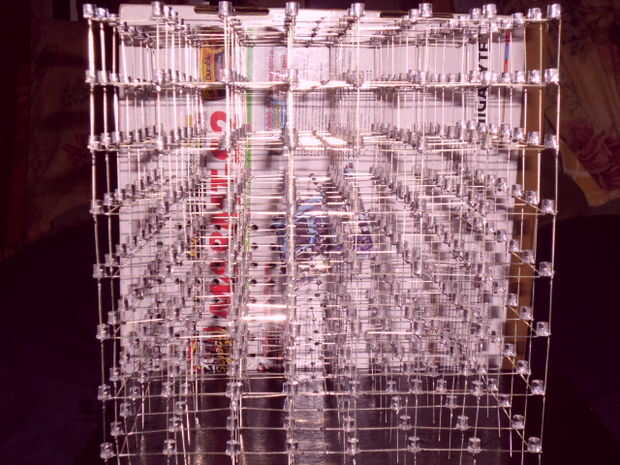

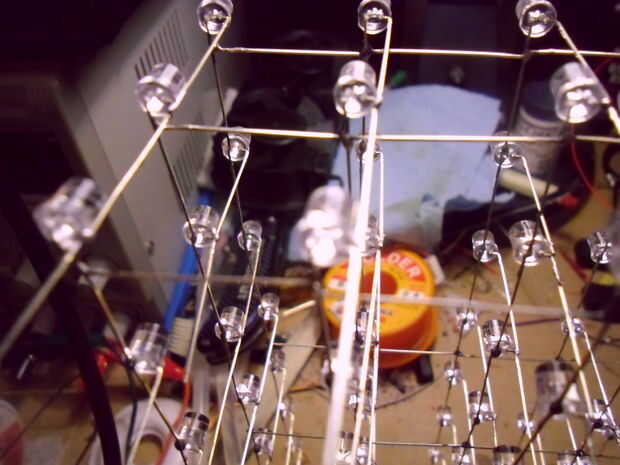

Nota: realmente conectar las capas con los ánodos apuntados hacia mí (cubo en su lado) para que los conductores estaban en el borde superior de los LEDs, haciéndolos fáciles de ver y de la soldadura (no a la derecha como en la foto, solo hice eso porque mejor fotografiada de esa manera). La razón por la que sigo diciendo "la capa de abajo " es que construir el cubo de arriba hacia abajo. Cada capa de soldadura, es la siguiente capa hacia abajo una vez que el cubo esté en posición vertical.
He encontrado que las capas de soldadura juntos mientras está en su lado, no necesito ningún abrazaderas etc.. Yo solo virar los ánodos de 4 esquina en lugar, entonces proceda a soldarlos por fila.

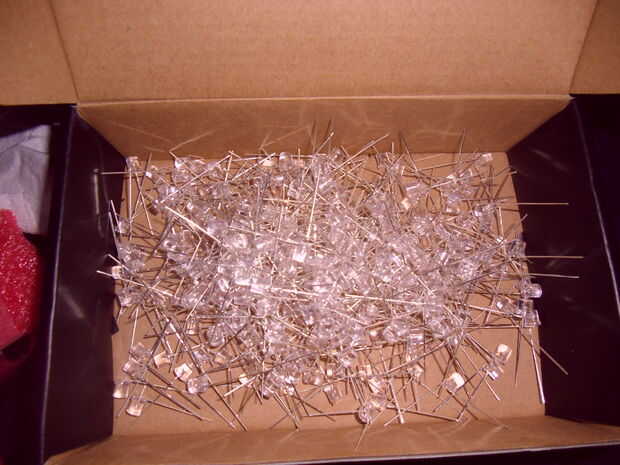

También es una foto de la caja de LEDs doblados previamente. Me puse en la ranura y doblado para arriba todos los LEDs necesito de una vez (y algunos), y luego sólo sería sacarlos de la caja y poner en la plantilla para hacer una capa. Me tomó cerca de 2 horas y media a la curva suficiente para que el cubo entero.
He hecho piezas de repuesto porque se ejecuta en el extraño mal LED durante la prueba. Me resulta mucho más fácil y más rápido para probar el LED una vez doblados y soldados, simplemente de un factor de tiempo punto de vista.
Cada LED antes de soldar en la prueba es inútil y le da una falsa sensación de que todos sus LEDs están bien
.
Algunos pueden fallar cuando usted dobla las puntas, y otros pueden fallar debido al calor de la soldadura. Casi nunca se verá un error LED de la caja o bolsa. Plegado, soldadura, entonces prueba, caso contrario usted se estar probándolos antes y después, que es una pérdida de tiempo, especialmente al soldar este muchos LEDs.
Importante : no olvide probar cada capa mientras está aún en la plantilla, antes de la capa de soldadura que a los demás.
Hago esto por mi tierra de suministro de energía de la conexión a la red de capa y conectar un resistor de 100 ohm a la positiva y básicamente barriendo el otro cable de la resistencia de un ánodo al ánodo. Esto hace que para una prueba rápida y sencilla de todos los LEDs individuales en la capa.
Una vez que la capa se suelda al cubo (la capa por encima de él), volver a probarlo como lo hicimos anteriormente, luego conectar la tierra de la fuente de alimentación a la red del cátodo de la capa superior y presione cada ánodo en la capa inferior para asegurarse de que su columna (ánodo a ánodo) las conexiones son buenas.
Si los ánodos no son todos conectados de la capa actual a la capa superior, la capa superior no encenderá cuando golpee su columna con la resistencia.
Si esto sucede, entonces bajar el suelo de la capa a capa desde la parte superior hasta que se encienda un LED. La rotura será entre LED y uno por encima de él. Si funciona el LED en la fila debajo de la capa superior, pero no la superior, y la conexión de la soldadura es buena, entonces el LED en la capa superior (o capa encima de la prueba) puede ser quemado. prueba individualmente y cámbielos si es necesario.
Algunos LEDs pueden quemar durante la soldadura y alguna columna de conexiones no se consigue soldar correctamente, o incluso puede se han olvidado o accidentalmente omitido al soldar todas las conexiones, o puede haber roto la conexión durante el proceso de montaje. Si un LED no enciende, prueba individualmente en el cubo antes de volverlo - simplemente puede tener una Junta de soldadura mal o roto o saltadas u olvidado. Asegúrese de que no superar los cables LED juntos durante la soldadura si no enciende.
Después de que el cubo está completamente ensamblado no es el momento para saber tiene una articulación de mala soldadura o quemado LED!!!!!!
