Paso 19: anunciando...

Muchos tableros han sido liberados desde el comienzo de este instructable.
Pensé que era hora de tener un lugar para venir a ver las últimas llegadas!

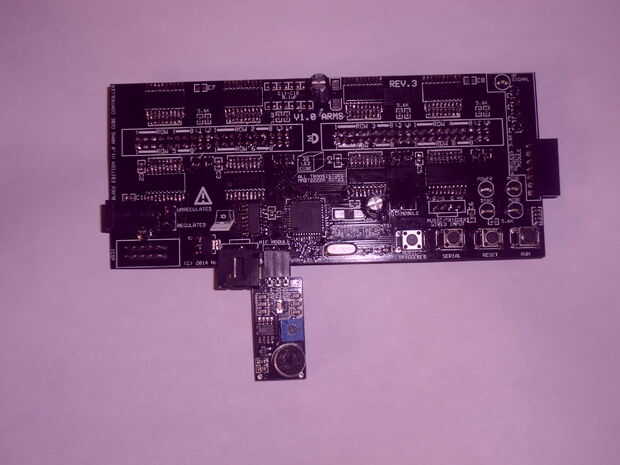

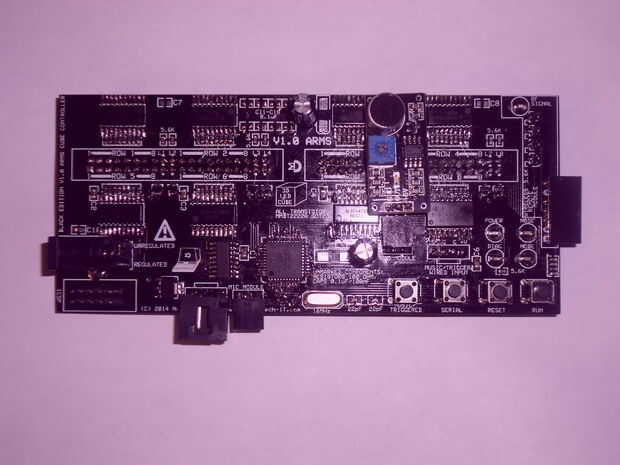

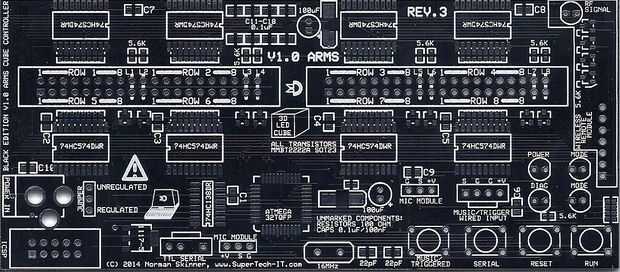

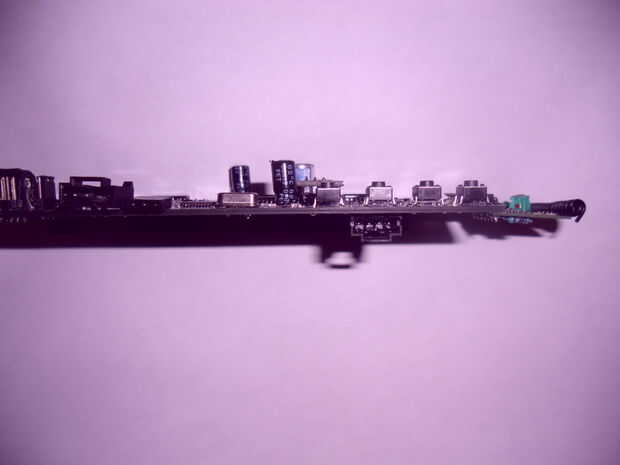

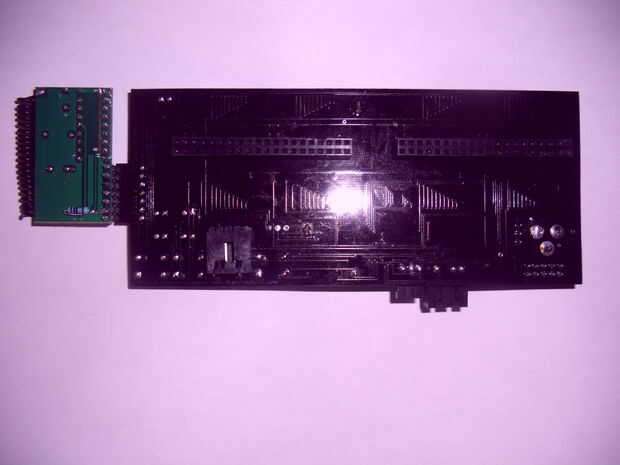

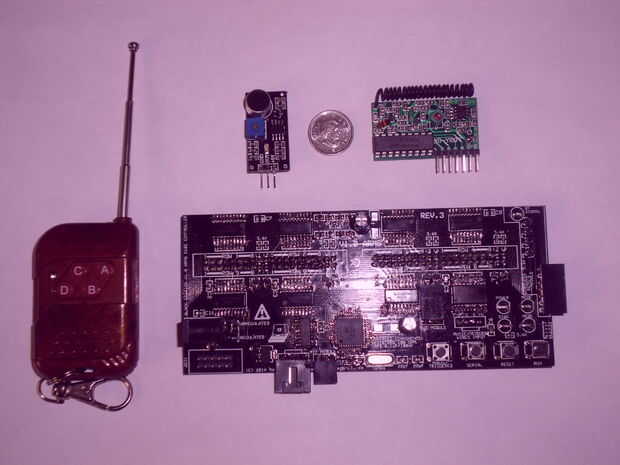

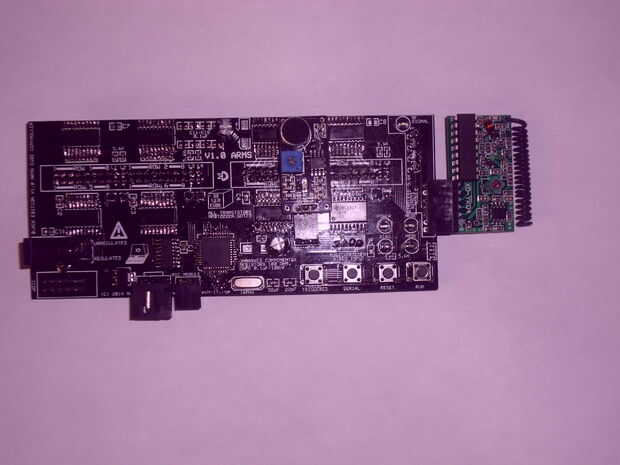

Introducir los brazos SMT Black Edition 8 X 8 X 8 LED cubo controlador V1.0 Rev.3

Haz clic en fotos para ver notas importantes.

Esta placa permite un módulo de micrófono de condensador para la respuesta de la música, y también ha publicado un cable conector de entrada para el circuito en el paso 17. Por cable funciona de entrada mejor, pero por supuesto no es tan portátil y usted tiene que mirar para overdrive con entrada por cable, mientras que no lo hace con el módulo de micrófono. El módulo de micrófono tiene que ser ajustados para el nivel de umbral de sonido aunque.

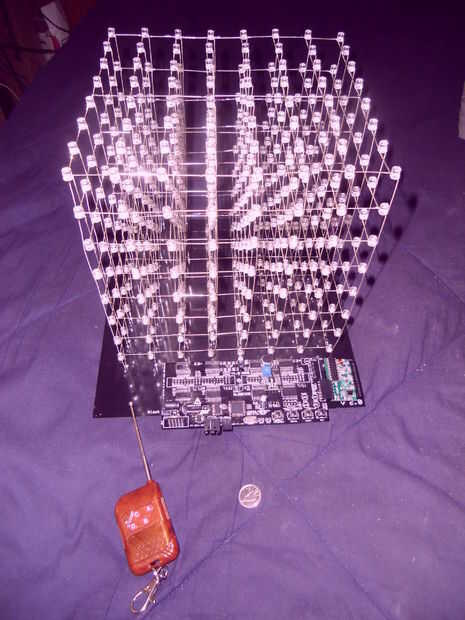

El control remoto tiene pobre alcance, voy a mentir.
Se pone peor el más ocupado es el microcontrolador, ya genera ruido de RF y ruido en el bus de energía.
La fuente de energía afectará dramáticamente su rango.  Puesto que estos módulos no son cristal controlado, fluctuaciones de tensión (causadas por variaciones de consumo actual) hará que deriva de la frecuencia, reduciendo dramáticamente la gama.
Los hilos de piel de cocodrilo que vienen con menor final "laboratorio" variable voltaje fuentes de alimentación realmente tienden a tener una resistencia bastante alta y permitirán una fluctuación significativa tensión en el extremo del dispositivo.
Reemplacé mi cables de fuente de alimentación con un cable resistente que un cable de extensión. Me dio mucho mejor respuesta del mando a distancia después de eso.
Si se alimenta el cubo de su puerto USB, esté preparado para tener el control remoto sólo funciona desde un pie de distancia, o sólo cuando el cubo no utiliza muchos LEDs.

El encabezado remoto se conecta a todos los 4 botones en el tablero y es alta activa.

El mando remoto se asigna como sigue (de la lista de piezas)

Botón A = modo de música / modo de música siguiente / saltar animación actual (si la animación está programada para permitir que pase)
BOTON B = modo de ingresar la Serial TTL
Tecla C = modo de animación
Tecla D = puesta a cero.

El conector se puede utilizar por cualquier mando a distancia aunque proporciona una lógica alta cuando se activa y baja cuando esté inactivo.

Por supuesto el control remoto también es una opción y no afecta el costo de la placa misma. No tienes que conseguir uno!

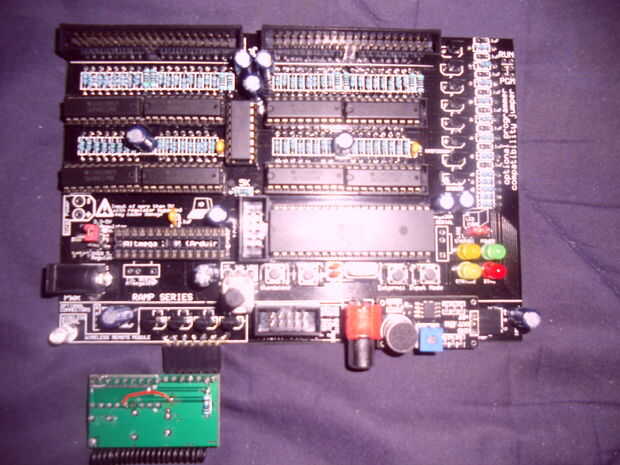

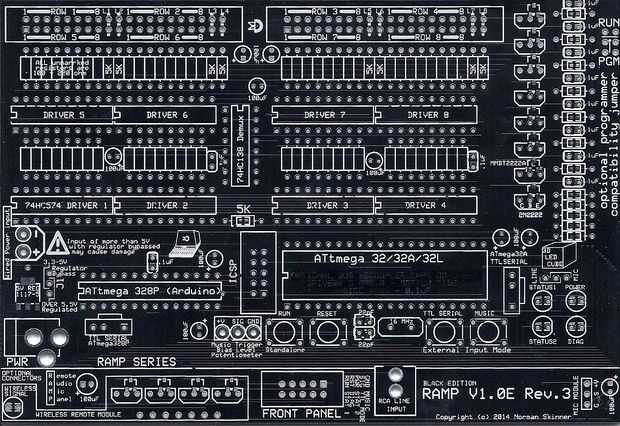

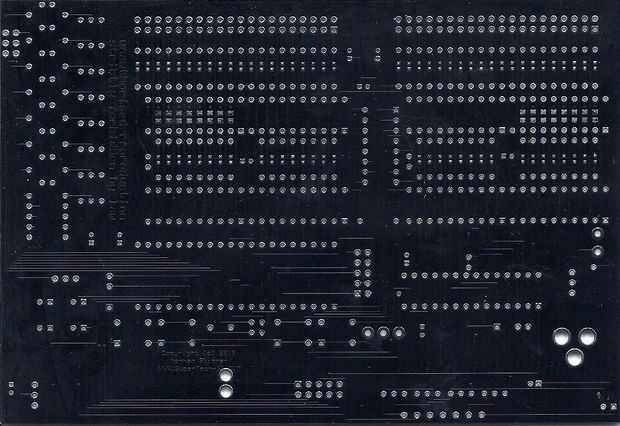

Encima es el híbrido Black Edition 1.0E rampa Rev.3 (Remoto/Audio/Mic/Panel) que toma todo por el agujero o una combinación de componentes SMT y a través del agujero. Tiene un conector RCA para en línea de una fuente de música, puede tomar el mismo módulo de micrófono como los brazos, puede tener el mismo módulo remoto como los brazos y también tiene un conector para un mando a distancia por cable o frontal para personas que quieran incluir sus cubos, pero todavía tienen acceso a los indicadores LED y botones y entrada de Audio. Esta placa va a ser un poco más de la Junta de brazos simplemente porque la Junta es mayor y cuesta más para hacer.
Como siempre, el código original de original de CHR instructable funciona al 100% en este foro (el ATmega32 y el código de "Arduino" ATmega328P.
El control remoto inalámbrico funciona mejor de lo que lo hace en la Junta de brazos debido a agregado casquillos electrolíticos.
Los botones del control remoto son diferentes en la rampa de los brazos.
Hasta ahora nadie tiene ambas tarjetas, así que no veo esto como un problema.

En la serie de rampa, los botones son los siguientes:

= Botón A modo de animación
Botón B = puesta a cero.
Botón C = modo TTL Serial para entrar
Botón D = modo de música / modo de música siguiente / saltar animación actual (si la animación está programada para permitir que pase)

He encontrado un uso secundario para el conector del panel frontal - enlazan a cubos juntos!!!!!!

NOTA PERSONAL! Si no está utilizando el conector del panel frontal, le sugiero no poner un conector de 10 clavijas en él, ya que es fácil de confundir con la conexión ICSP.

Teniendo el cubo esto ahora, he decidido desechar mi antiguo diseño de cubo RGB y empezar con lo que he aprendido al hacer este cubo para hacer un cubo RGB mejor base y la tarjeta controladora. También estoy trabajando una fácil manera de construir el cubo del LED real sí mismo.
En un día he conseguido la tarjeta base básica establecida y todos los LEDs se conectan a los chips.
Sólo hay que correr el ómnibus de datos, poder y relojes.
No estoy seguro, pero por el momento, creo que yo pueda ejecutarlo a un pin 10 cabecera y podrá conectar casi cualquier microcontrolador que cabecera y controlar el cubo.
Buenas noticias, no actuales limitación resistencias en los LEDs con estos chips, así que construir tiempo será mucho menor.
Me gustaría gente suerte!

28 DE MARZO:
El conector será 20 pin, hay motivos adicionales entre las líneas de datos, y las 8 capas todos funcionan detrás al microcontrolador. El diseño inicial es para el PIC32, pero estoy seguro de que la gente hará código para el Arduino y el ATmega32A después de empezar las cosas. Los primeros tableros han ido a fabricación. Tiempo para empezar a construir el cubo!
