Paso 2: La mejor manera... dejar a un lado la cinta métrica.
También, si simplemente construir el cubo más pequeño y hacer tu propia base, si los conductores son lo 17mm más, puede encontrar que usted no puede ver bien los LEDs en la parte posteriora, y animaciones que van hasta el cubo no se ven bien porque son muchos LEDs en el camino de los que detrás de ellos.
Si tus LEDs son demasiado cortos, ver si el proveedor a cambiarlos, pero es mejor consultar antes de pagar por ellos primero.
Así que el truco aquí es tomar el ánodo, que se encuentra por debajo de lo LED y el ánodo hacia fuera de la curva por lo que es en el borde externo del LED.
Esto significa que los ánodos de toda la línea para arriba perfectamente debajo de uno al otro cuando vayas a soldarlos.
Voy a mentir, esto va en contra de lo que fabricantes y otros le informará acerca de los cables en un LED de flexión debido al riesgo de dañar el LED en el proceso - sin embargo yo nunca he dañado más de lo que puedo contar con una mano construyendo un cubo de esta manera.

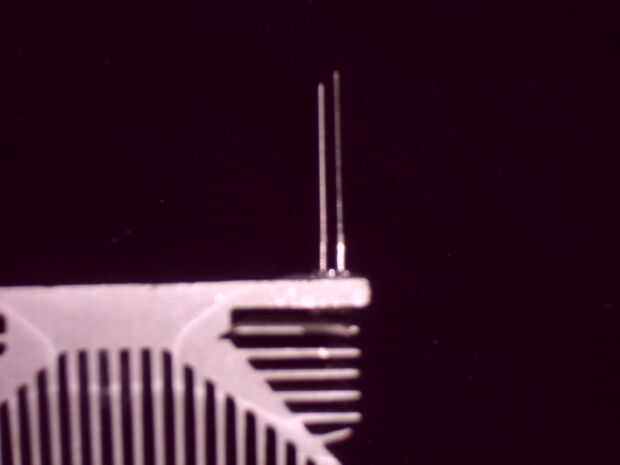

El LED va en el agujero perforado en su flexión jig con el cierre de ánodo, cátodo (ánodo opuesta al lado de usted, cátodo más cercana a usted) cuando usted inserte en el agujero.

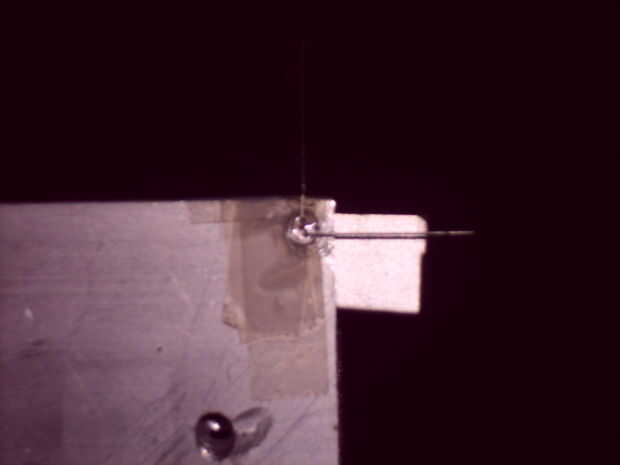

Una vez que el LED quede firmemente en su lugar, doble el cátodo directamente a la derecha hasta que quede horizontal.

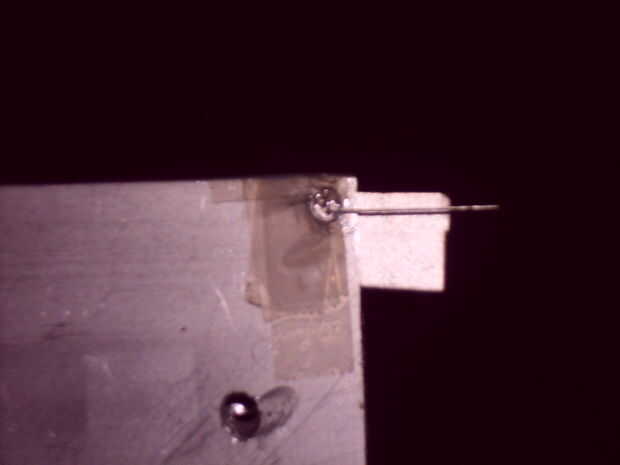

curva que el ánodo hacia adelante (lejos de usted) hasta también acostado.

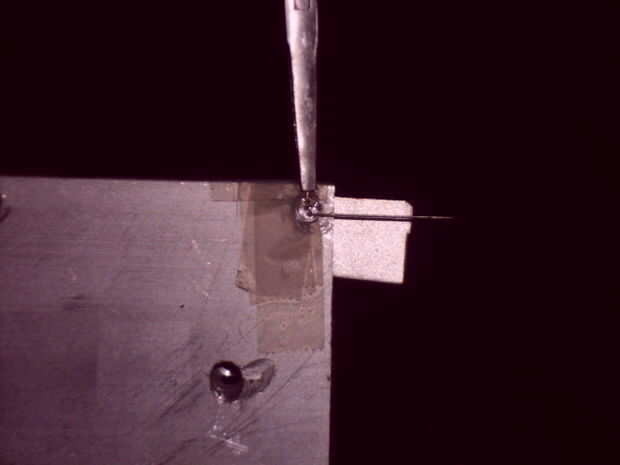

Alicate de nariz chata y deslícelos hacia abajo el ánodo hasta apenas golpean el borde externo del LED (borde de LED debe ser pegado sobre el bloque de aluminio si el agujero está correctamente instalado, y quieres las pinzas hasta la parada en el borde del LED).

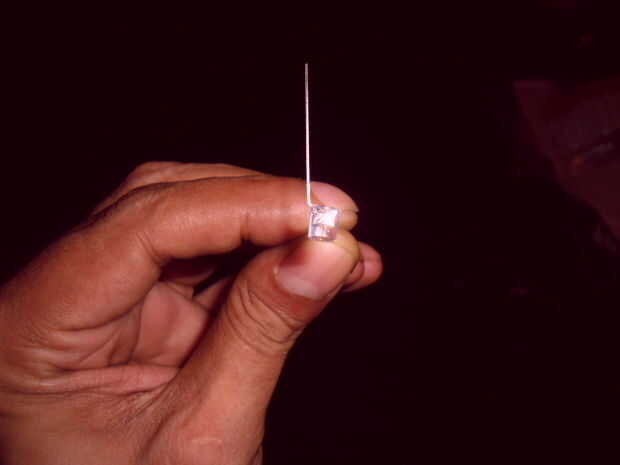

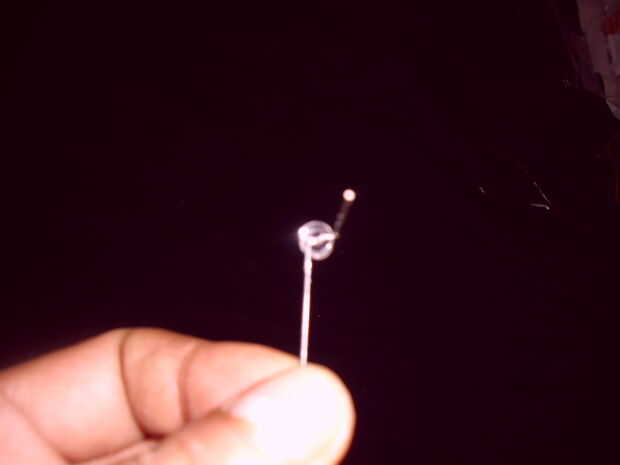

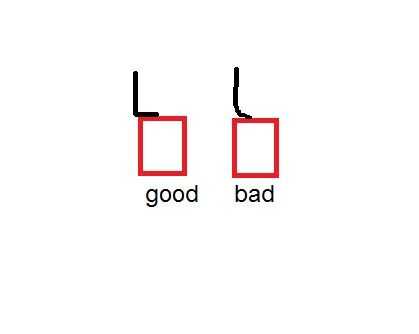

Agarre el ánodo y doblar hacia atrás para arriba, asegurándose de que la parte contra el LED se mantiene contra el LED por aplicar presión hacia abajo al hacer la curva - lo que significa el ánodo debe estar ahora en forma de "L", con la parte inferior de la "L" que va desde el borde del LED a su origen en el LED.
El LED está ahora listo para ser soldado en su capa - pero por ahora, poner en una pila, caja o bolsa con el resto de tus LEDs doblados previamente.
No se olvide que por un lado (el lado derecho) de la capa, desea el cátodo doblado del borde de lo LED en un establecimiento de forma de "L" con largo arriba de la "L" apuntando hacia usted (t será una L invertida, o un "7" si se quiere) para que la fila está en puede conectarse a la fila debajo de él.
Estos interconectará las filas de la capa de abajo de un lado de la capa, y el último LED tendrá su principal sobresale el extremo de la capa (sin modificar de la manera que originalmente estaba doblado). Se trata de un lugar conveniente más adelante para conectar la línea select capa de transistor de la capa.
Nota: estos cables cuando doblado puede no cumplir con los que necesitan conectarse. Si se desea, agregar algunos cables de resistencia alambre o corte o algo para cerrar la brecha cuando vayas a soldarlos. Hacer un puente de soldadura no es una buena idea ya que podría recalentarse el LED y causar que falle. También puentes de soldadura pueden ser débiles y romperse más tarde.

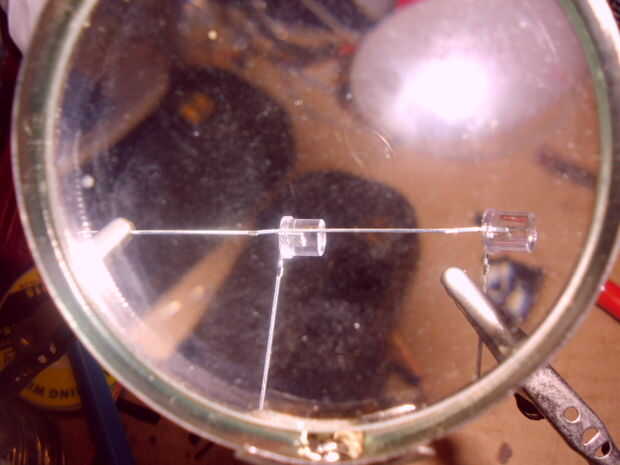

En la vista ampliada, puedes ver cómo los ánodos se alinean perfectamente cuando soldados juntos en una columna.
Soldarlos donde se encuentran cuando se unen una completa capa a otro - no se superponen los en todos. De esta forma que no tienes que medir nada porque siempre cumplen en la longitud del ánodo del borde exterior del LED. Esto significa espaciado perfecto si los LEDs están doblados correctamente.
