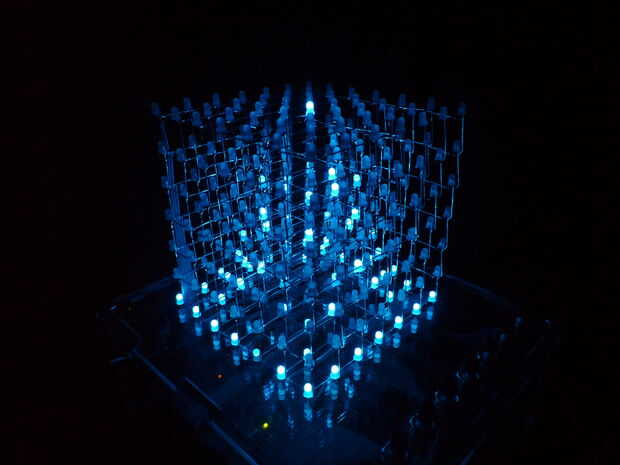

Cubos de LED son verdaderas pantallas 3D que funcionan por puntos en un enrejado 3D de LEDs encendido.
En la pantalla 3D puede producir unas animaciones realmente fascinantes. Este Instructable le guiará a través de la creación de un cubo de LED por ti mismo que es totalmente autónomo y alimentado por un Arduino Mega. Una vez que lo tienes programado, todo lo que tienes que hacer es enchufarlo en la pared y se mostrará todo lo que dices! Este cubo evita la complicación de multiplexores y en su lugar utiliza un Arduino Mega para controlar directamente los circuitos de transistor.
Sin más preámbulos, aquí tenéis un vídeo del cubo en acción:
(Aunque hay limitaciones para tomar un video 2D en una pantalla 3D)
Voy empezar haciendo el cubo físico y girar a la programación.
-----------------------------------------------------------------------------------------------------------------
Además de ser por diversión, este proyecto es una entrada para la Make-a-aprenda, iluminación y Epilog desafío V concursos. Realmente agradecería su voto!
** Por favor, haga clic en la cinta de voto naranja en la esquina superior derecha de esta página si te gusta este Instructable.* *
-----------------------------------------------------------------------------------------------------------------
¿Qué haría usted si fuera a ganar el láser Zing de Epilog?
Mi escuela secundaria tiene un Epilog Laser este año, y en ella tuve mi primera experiencia usando un cortador láser. Inmediatamente me impresionó cuán eficaz fue en convertir diseños en realidad.
Primero usé el pasado diciembre hacer adornos de Navidad copo de nieve adornados de acrílico y madera, algunas de las cuales están en la foto en foto 2 a paso 12. No sólo hizo me inspiran para yo enseñar a Illustrator, pero el resultado fue delicioso, y espero poder compartir el proceso en un futuro Instructable. Fui utilizar la cortadora laser para cortar logo de Stanford de fieltro adhesivo para decorar la parte superior de mi gorro de graduación, así como hacer posavasos acrílico, manteles y la plantilla de la capa de LED la caja para este proyecto.
Por desgracia, ya que ahora he graduado, he perdido acceso a la cortadora láser. Cortadoras Láser tienen la precisión para hacer las cosas que serían esencialmente imposibles de fabricar de lo contrario, como las líneas radialmente simétricas en los ornamentos de copo de nieve o los orificios puntiformes que permiten a las piernas del cubo del LED para el descanso a través de la tapa de la caja. Si tuviera que ganar el láser de Epilog, sigo a utilizar para fabricar artículos aseados demasiado delicados y demasiado complejos para hacer lo contrario. En fin, me encantaría ganar el láser para continuar con mi aventura de aprender a crear objetos con maquinaria controlada por ordenador.
-----------------------------------------------------------------------------------------------------------------
A continuación están mis respuestas a las preguntas del concurso juvenil de concurso Make-a-aprenda:
¿Lo que?
He construido y había programado un 7 x 7 x 7 LED cube desde cero. La descripción arriba y el resto del Instructable cuentan la historia mucho mejor que es posible en la respuesta corta a una pregunta. Por lo tanto, por favor consulte el resto del Instructable para una respuesta más completa a esta pregunta.
¿Cómo lo hiciste?
Originalmente estaba inspirado Instructable de chr (aquí), que me presentó primero a cubos de LED y cómo aseado son. Yo quería hacer un cubo de LED que era autónomo--que podría apenas el enchufe en la pared y han quedado--en lugar de uno que requiere la entrada de un ordenador.
Cooptado la idea de utilizar las patas de los LEDs para formar el marco del enrejado mayoría de los otros uso de cubos de LED, pero me ocurrió con el resto del diseño físico y circuito mi. He construido y había montado el cubo entero desde cero. Varios de las rutinas que los funcionamientos del cubo se inspiraron de chr, pero escribí el código yo mismo o junto con mi primo al programa de enseñanza.
El único cambio de planes que tenía mientras que la construcción del cubo era utilizar un Arduino Mega en vez de una debida. La deuda tiene la ventaja de una mayor velocidad de reloj, pero me di cuenta que necesitaba 5V de la salida pins para cambiar completamente los transistores en mi circuito digital. De lo contrario, la caída de voltaje en los LEDs habría sido tope a 2, 6V en lugar de los 3, 3V que clasificaron a.
¿Dónde lo hizo?
Hice la mayoría del trabajo sobre este proyecto en el laboratorio y una tienda en mi escuela secundaria, como este fue mi segundo proyecto de semestre para mi clase de investigación de ciencia aplicada. Tenemos un cortador láser en nuestro laboratorio de la escuela, que usé para cortar la caja de acrílico.
Hice algunos de los soldadores en casa así.
¿Qué aprendiste?
¡Mucho! Aprendí a utilizar Adobe Illustrator para crear cosas con el cortador del laser. En cuanto a electrónica, llegué a comprender realmente cómo funcionan los transistores mientras trabajaba en este proyecto y fue en gran medida el más grande y circuito más complejo nunca he diseñado. En la parte de programación, aprendí cómo utilizar punteros y memoria gestión escribir el C++ de código que controla el cubo. Fue ordenado para ver una aplicación del mundo real de polimorfismo y aprender sobre la palabra clave virtual en C++.
Más en general, este proyecto me enseñó el valor de la construcción de un prototipo de menor escala y el poder de circuitos digitales juntada con un microprocesador.
Mi primo estaba conmigo mientras que yo estaba programación del cubo. No tenía ninguna experiencia en programación, pero le enseñé que con ayuda que era capaz de escribir dos de las ocho rutinas que aparecen en el cubo. Más en la sección de programación!
