Paso 15: Enlaces a piezas baratas

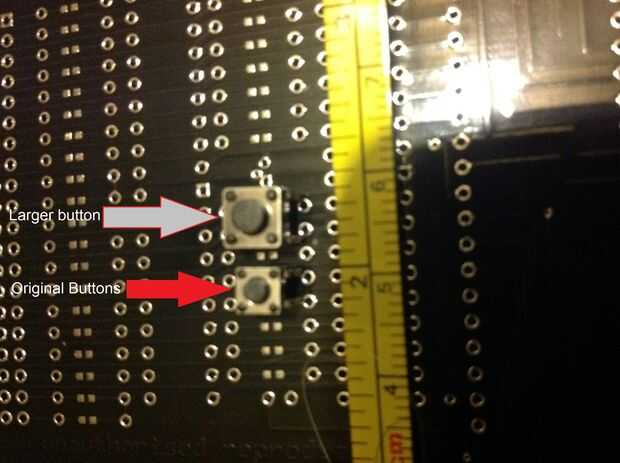

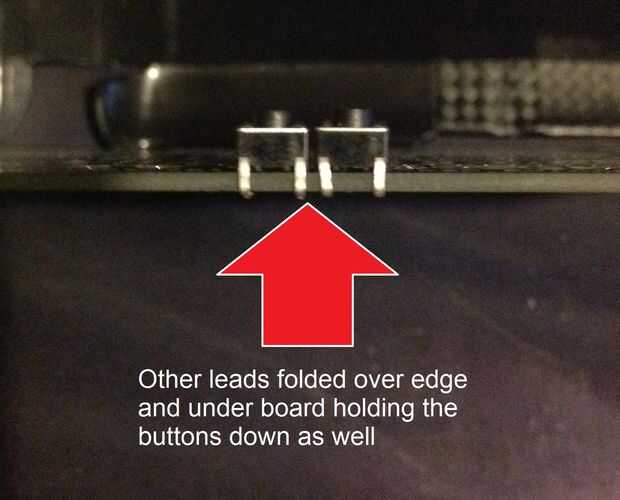

Arriba son fotos de la solución si sucedió a conseguir los botones de tamaño incorrecto de la tarjeta V3.5A.

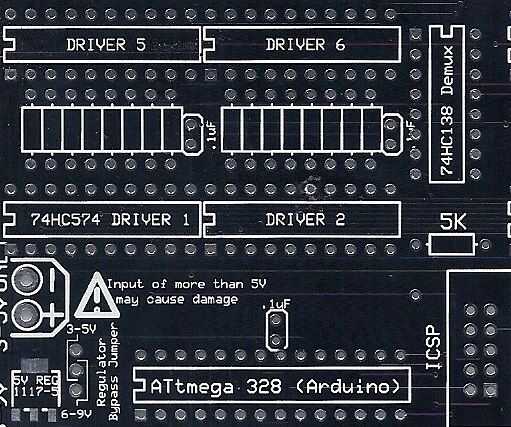

Si decide conseguir uno de mis consejos, tu lista es básicamente serigrafiado en la parte superior de la Junta de. (ver foto arriba de una sección del tablero con las piezas serigrafiadas sobre ella)
Por favor Avisarme de enlaces muertos o de productos ya NO está disponibles
ASÍ QUE YO PUEDO FUENTE OTRO LINK PARA REEMPLAZAR A LOS MUERTOS!!!!!!

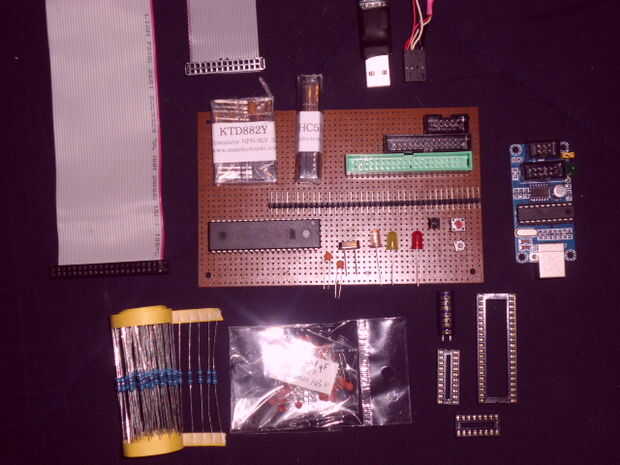

Tengo casi todo en ebay. Aquí hay enlaces a los vendedores que he usado. Cuando sea posible, varias partes son de los mismos vendedores, y el envío es gratis en casi todos los artículos.
Nota: no todas las piezas se utilizan en todas las tablas. La Junta que tiene determinará que piezas a obtener.
Nota 2 - ser ebay, estos enlaces pueden expirar si el vendedor se agota o si termina la lista. Si te encuentras con un enlace muerto, mensaje privado y tratará de encontrar una fuente alternativa.
Si encuentro mucho en algo, trato de postearlo aquí en la parte superior de esta página!
Esto va a cambiar a menudo - posiblemente diariamente - para que volver!
Finalmente, tuve una de mis partes proveedores (uno que hace los kits de piezas para mi cubo RGB) armar un equipo completo para aquellos que utilizan mi rampa de 1.0E Rev.4 juntas. Ahora usted puede conseguir todas las piezas en un solo lugar en un precio. Haga clic aquí para el kit de piezas. También hay un link a los LEDs.
ÚLTIMA ACTUALIZACIÓN 19 DE ENERO DE 2015
No todas las Partes enumeradas son necesarios pero se enumeran todos los componentes necesarios, elegir sólo las piezas de su tablero de circuito o PC!
Tapa plana amplia ver ángulo LED azul 28 mm cable de longitud Este enlace ha cambiado como resultado de las conversaciones con el proveedor y ahora están garantizados para ser los LEDs de larga ejecución.
Tapa plana ángulo LED blancos 28 mm cable de longitud ancho de la visión Estos también están garantizados para ser plomo largo y tener seguimiento. Si usted quiere ahorrar en el envío, póngase en contacto con el proveedor antes del pago.
Cubos hechos con cables más cortos no caben las bases cubo!!!
PCB mount mini potenciómetro (Sólo tarjeta de rampa) Los pernos son derecho-angulosos - a enderezarlas. Estos también trabajan para la música de entrada parte de la Junta de puente para el cubo RGB
Conector hembra RCA para audio entrada de línea (Sólo placas de rampa) Mina por fin llegó, y un ajuste perfecto (si usted clip los INIs plástico de la parte inferior)
módulo remoto de 4 canales RF (Brazos y tableros de rampa solamente)
zócalo del perno 7 para arriba módulo
Módulo de activación de Mic Audio activo (Negro edición híbrida V3.5A, 3.6 X 3.7A y superiores, V4.0 Beta de rampa, rampa V1.0E Rev.3 o superior o brazos 1.0 Rev.3 o tableros de mayor)
enchufe 3 pines para arriba módulo
ATmega328 microcontrolador (Arduino)
ATmega32A microcontrolador
ATmega32TQFP microcontrolador (SMT)
74HC574
74HC574D (SMT)
74HC138
74HC138D (SMT)
resistencias de 100 a 330 ohm (lo que es más barato o necesaria para el LED)
resistencias de 100 ohm SMT
Resistencias de 1 K
Resistencias de 1 K SMT Resistencias de 5 K
Resistencias de 5 K ohm SMT condensadores cerámicos de 22pF condensadores de 22pF SMT condensadores electrolíticos de.1 uF .1uF condensadores de cerámica (100nF)
.1uF condensadores SMT
condensadores electrolíticos de 10 uF
condensadores electrolíticos de 100uF
condensadores de tantalio 100uF SMT
Clasificados T1 LED
Clasificados de SMT de LEDs
Transistor 2SD882 (no se utiliza en las juntas superiores y 2.X - recambio sólo para referencia)
Transistor 2N2222
Transistor MMBT2222A SOT23
Transistor FZT851 SOT-223 (para 2.7XX SMT de Micro placas solamente)
tiras de 40 pin header (para puentes)
rodeada de 40 pines conector macho cable
40 jefe del pin de mujer (para cubo base "rápido en" conectarse juntas negro edición)
40 cable de pines con los conectores hembra (si quieres el controlador del cable)
rodeada de 10 pin conector macho cable
varios zócalos IC (para Atmegas y demultiplexor)
tomas de IC de 20 pin (para el 574)

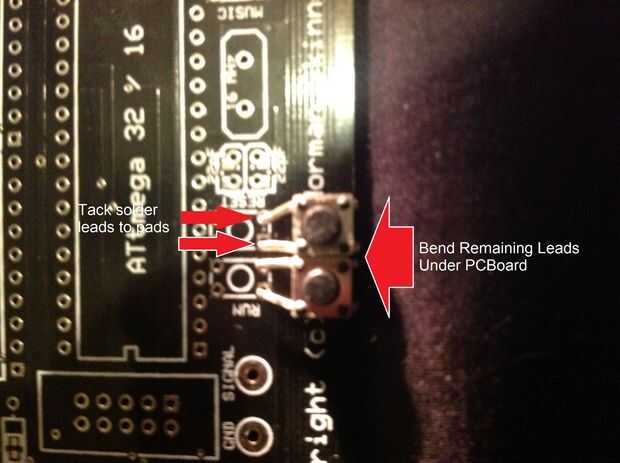

micro N/O momentáneo contacto pulsadores <- el proveedor cambia el tamaño de los botones - cualquier persona que tiene estos botones tendrá que ver la solución en las fotos de arriba si tienes un tablero de Black Edition 3,6 X o anterior.
Estos botones será montar el 3.7A y superiores o brazos SMT y rampa híbrido.
Regulador de 5V 1117 SMT.
USBTinyAVR programador con cable de 10 pines
USBISP USBasp 3.3V / 5V AVR descargar programador (Barato! y ahora también compatibles - y 3 veces más rápido que USBTiny!)
Adaptador serial USB TTL
Cristal de 14,7456 MHz (en el código de CHR. Mi código es compilado de 16 MHz)
Cristal de 16 MHz (se ajusta a mi código compilado para la comunicación serial)
Cristal de 25 MHz (para aquellos que aman sólo a overclock todo. Usted tendrá que recompilar el código de serie trabajar)
conector de entrada de alimentación de 2,1 mm
conector de adaptador de macho de alimentación de 2,1 mm con terminales de tornillo (ideal poner en el extremo de un corte paquete de batería o cable USB)
Adaptador de corriente 5V 2A (un gran trabajan de estas cosas y son menores de $3)
Adaptador de corriente de salida de 5V USB (cargador de iPod capaz de 1A. Funciona muy bien para este circuito)
Cubiertas de puentes
goma (para calor pistola soldar) de la soldadura
Conector de tipo CD de Audio (que utilizo para la conexión de entrada Serial TTL. Tienes que sacar 1 pasador) y el cable de audio. Nota: esta es sólo una preferencia personal porque se traben en su lugar. Se pueden usar pernos de encabezado si desea. WATCH el envío cuesta en estas! (OUCH)

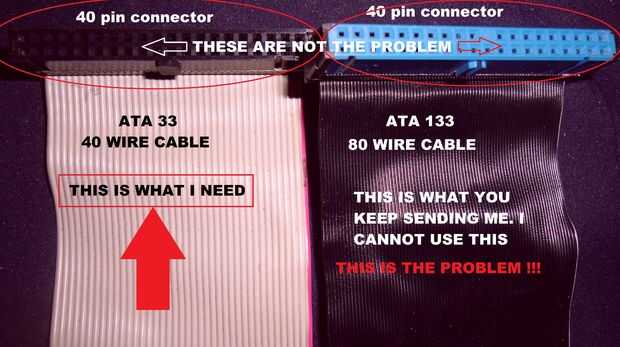

Por favor nota - CABLES disco duro 80 hilos (conductor de 80, 40 pines) no trabajo. no conectan a los pines. Si van buscando cables de disco duro ahorrar dinero, Recuerde buscar ATA33 cables. ATA66, 100 y 133 cables no funcionan!
