3D impreso & QuadCopter de fibra de carbono (7 / 16 paso)

Paso 7: Preparación de los tubos de fibra de carbono

Cortar los tubos a la medida - Quadcopters miden diagonalmente, entre centros motores. Quads más grandes (450mm y más) son generalmente más estables y quads más pequeño (250mm y a continuación) son más ágiles y acrobáticos. Decidí hacer un quad de clase 450mm, la mina sabiendo que es fácil de cambiar más adelante.

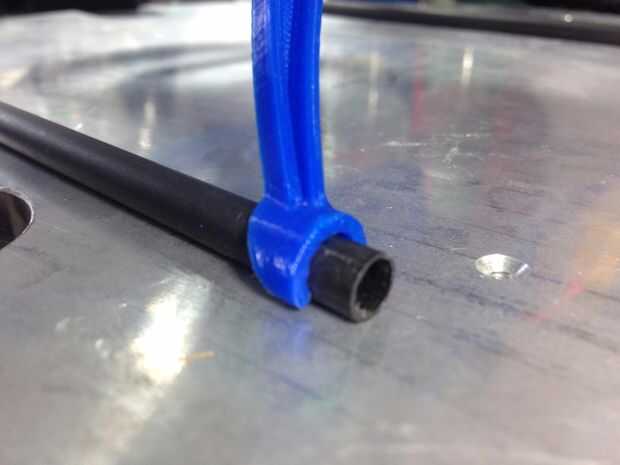

Añadir 25mm al tamaño que hayas elegido (cuádruple + 25 = longitud de corte), envolver la zona que vas a cortar con cinta de carrocero y marcar los cortes. Mida dos veces, corte una vez. Usted necesitará 4 tubos para los brazos de lo quadcopter. Recomiendo usar un disco abrasivo de corte en una esmeriladora de troquel o herramienta Dremel para cortar los tubos a la longitud.

Cuando se corte, no escatimes en el equipo de seguridad! Fibra de carbono puede ser cosas desagradables, y definitivamente no quiere conseguir en los ojos o los pulmones!

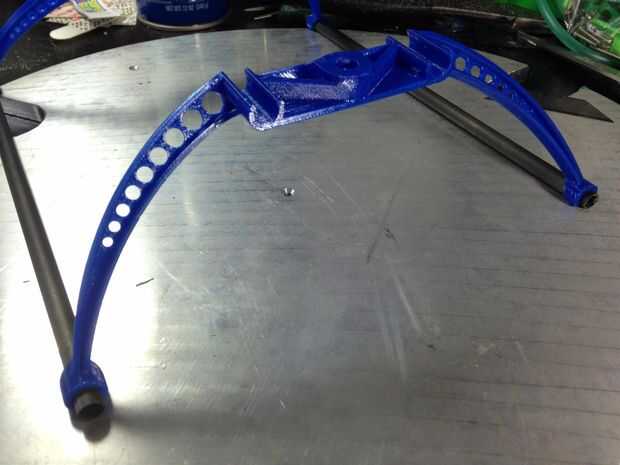

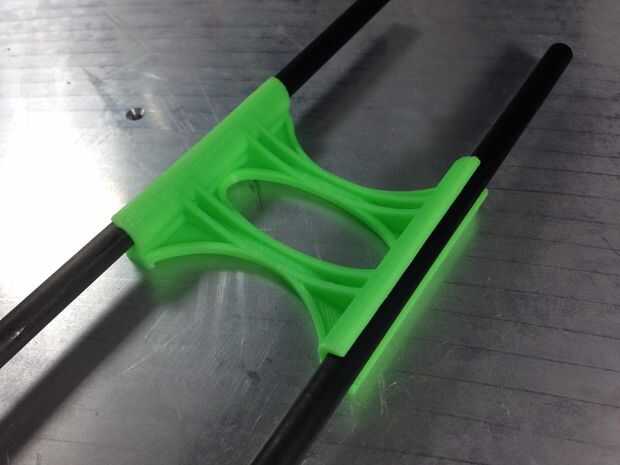

También deben cortar un par de tubos de 17cm para el soporte inferior y un par de tubos de 23cm para patines de aterrizaje.

Marque los puntos centro - mida cada tubo largo y marque su punto central exacto. Dibujo una línea alrededor de la circunferencia del tubo es una gran idea. Utilizará estas marcas para alinear los tubos entre sí cuando usted fije el marco a otra.

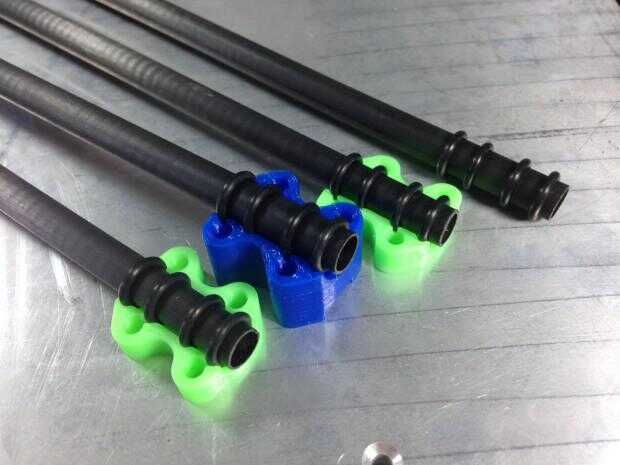

Instalación de juntas tóricas - cada tubo de carbón necesita 12 juntas tóricas. 4 en cada extremo de los soportes del motor y 4 en el centro del marco. Anillos tamaño 008 funcionaron muy bien para mí. Las flechas que utiliza miden 7,11 mm de diámetro, y los o-008 rings creados el perfecto ajuste entre las piezas de plástico y de carbono.

Alinee los O-rings - después tienes 12 anillos instalados en cada tubo, necesita a la línea para la Asamblea. Utilice sus soportes del motor impresos para eyeball hasta que los anillos estén lo suficientemente cercanos como para caber en los montajes de ' captar ' la alineación correcta.

Puede torcer los tubos para los anillos en el lugar perfecto.

Cuando haces esto para anillos en el centro del marco, use dos tubos y alinee las marcas de centro para que todos los 4 brazos terminan de la misma longitud.
