3D impreso & QuadCopter de fibra de carbono (3 / 16 paso)

Paso 3: Componentes eléctricos

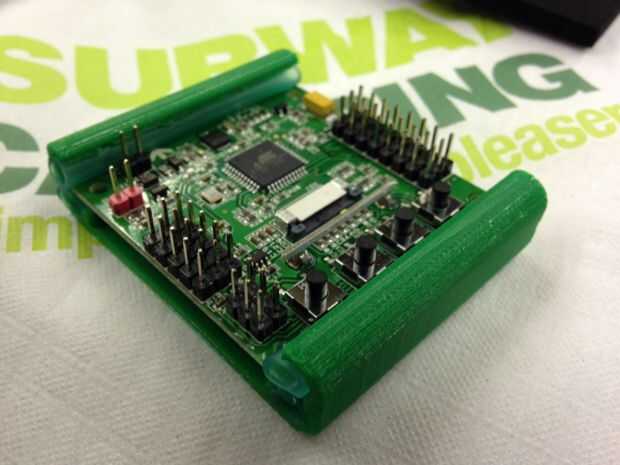

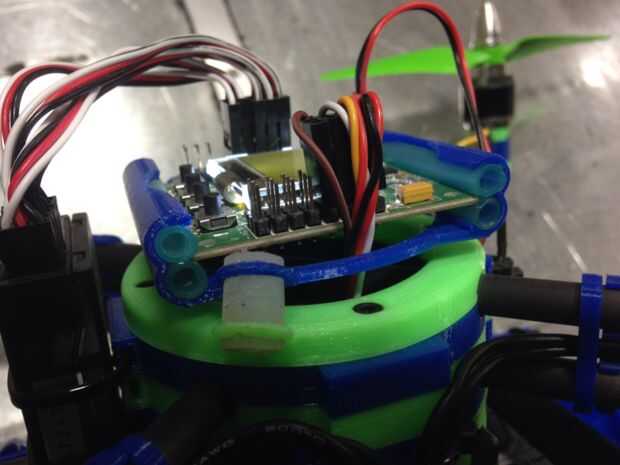

Controlador de vuelo - estoy usando el KK 2.1.5 controlador de vuelo. Elegí este modelo porque es fácil de usar y potente. Puede controlar hasta 8 motores, puede volar helicópteros tri, quads e incluso hexagonal y octocopters. Salidas 7 y 8 también pueden ser utilizados para un cardán de 2 ejes servo. La unidad funciona firmware de código abierto y es bastante asequible.

ESC (controlador electrónico de velocidad) - elegí el Cerebro Q controlador de velocidad electrónico para encender mis motores. La unidad es realmente 4 CES en un paquete, e incluye un UBEC (circuito de eliminación de la batería) para la otra electrónica de potencia. El cerebro Q pesa un poco más de 4 ESCs individuales y un UBEC, pero es un comercio justo para no tener que montar y distribuir la energía y señal de cableado de 5 componentes por separado. Tener todo en un solo paquete también ayuda con la centralización del peso y mantiene el avión ágil.

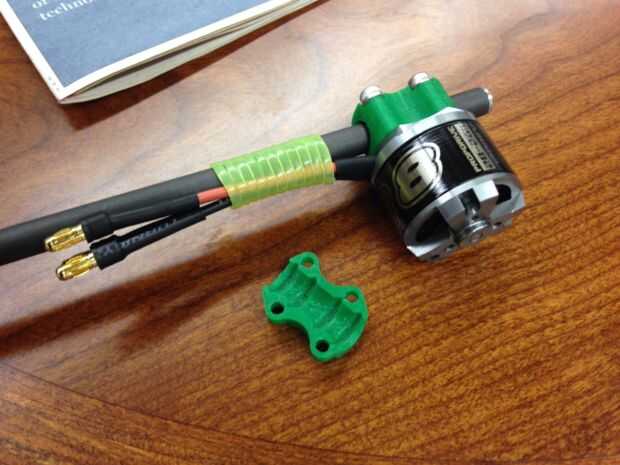

Motores - estoy usando 1200KV Outrunner motores de NTM. Se trata de motores sin eje que requieren un apoyo kit. Outrunner motores son llamados esto porque el caso fuera del motor gira con la hélice en lugar de solo un eje central. La clasificación de KV de estos motores describe cuántas rpm, los motores girarán a 1 voltios (sin carga).

Necesita comprar motores y accesorios que están clasificados para trabajar con los demás y que coincida con el peso de su diseño. No asuma que cualquier combinación funcionará. Hacer los deberes y sabe que está ordenando los motores derecho y apoyos para su aplicación.

Apoyos - estoy usando 8045 apoyos. 80 significa que son 8" a través de y paso 45 representa el 4,5 del atrezzo. Menciono los apoyos aquí en la sección eléctrica porque, otra vez, los apoyos y motores deben coincidir y el peso de su cuádruple Vas a necesitar dos apoyos que girar derecha y dos que girar a la izquierda. Esto es para equilibrar el arrastre y autorotación las fuerzas entre las 4 hélices y mantener su helicóptero de desviación y rodando como vuela por el aire.

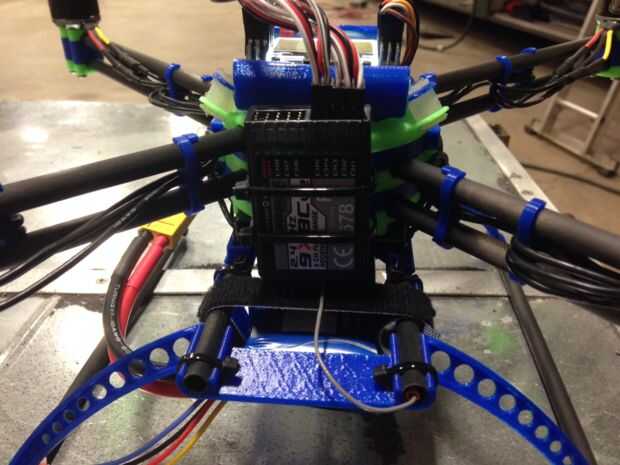

Radio - estoy usando el transmisor de radio Turnigy 9 X . La unidad es asequible, mejorado respecto a su predecesor, y es muy hackeable. Si usted consigue un 9 X, recomiendo conseguir el programador sin soldadura de SmartieParts en Canadá. Steven hace un add a bordo que te permite reprogramar tu radio X 9 e instalar firmware abrir TX sin realizar cirugía a corazón abierto en la unidad. SmartieParts hace también una tabla que permite información actualizar su 9 X recibir la telemetría de FrSky TX / módulos de RX. Ambas actualizaciones de enorme potencial en la radio X 9 y hacen sus características imbatibles para el precio.

Batería - estoy usando 3 células de LiPo (polímero de litio, aka LiPoly) baterías. LiPos tienden a tener la energía más alta al cociente de peso por lo que es razonablemente asequible. Los circuitos del cerebro Q es compatible con baterías de 2 a 4, por lo que 3 funciona grande y le da una pequeña sala para actualizar más adelante. Usted también necesitará un cargador de batería, y usted debe invertir en una LiPo seguro bolsa. Baterías grandes como este fallan catastrófico cuando si van, y un bolso de la batería podría ahorrar de tener un incendio.
