3D impreso & QuadCopter de fibra de carbono (9 / 16 paso)

Paso 9: Configuración de la electrónica

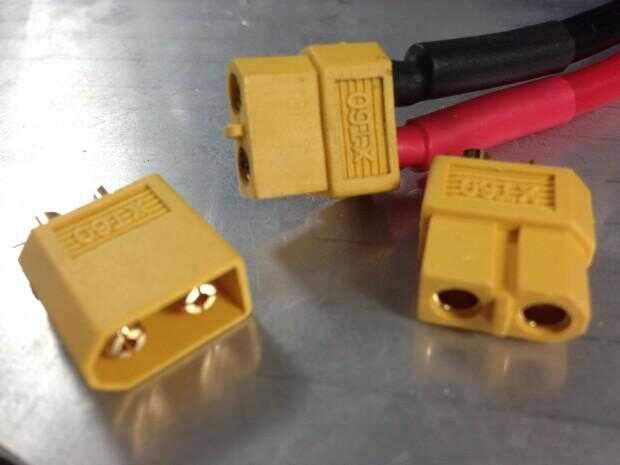

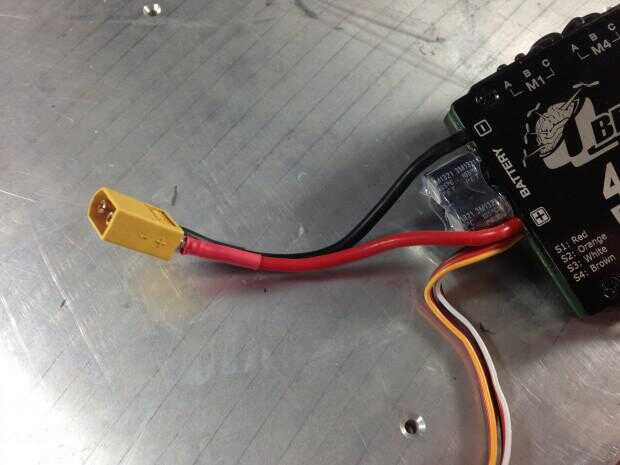

La soldadura de los conectores de la batería - usted tendrá que soldar un conector de los cables del cerebro Q para su batería. He elegido usar conectores XT-60. Si las baterías no tienen el mismo conector, tendrás también la soldadura de los conectores.

Asegúrese de que usted es consciente de la polaridad y el sexo de los conectores que usas.

Las baterías siempre tienen conectores hembra (el terminal de metal, no la carcasa de plástico) para que allí no es ningún metal expuesto o que sobresalgan que corto y provocar un incendio. El conector de XT-60 también está marcado con + y - para asegurarse que la polaridad es correcta por todas partes. Asegúrese de que usted consigue este derecho una batería en cortocircuito es una mala noticia y conectar una batería al revés puede dañar la electrónica.

Mientras estamos en el tema otra vez, usted debe comprar una bolsa de fuego seguro para cargar y almacenar las baterías en. Baterías LiPo pack un gran golpe y violentamente pueden fallar. Es una pequeña inversión que podría salvar de un incendio. Seguridad primero!

Programación de ESC - Q-cerebro necesita programarse 4 veces, una vez para cada uno de sus controladores de velocidad interna. Para ello, necesita una tarjeta de programación BESC. Enchufe el conector con los 3 cables (señal de poder y de la UBEC) en el puerto BEC de la tarjeta de programación. Cuando enchufe la batería, la tarjeta de programación debe iluminar y mostrar la configuración actual de la ESC. Mediante los botones arriba/abajo y derecha/izquierda, seleccione la configuración que desea utilizar y haga clic en Aceptar. Desconecte la batería y enchufe el conector de 3 cables en el puerto de la batería de la tarjeta de programación, teniendo en cuenta que tendrás que voltear el conector a tierra que el UBEC los cables en el lugar correcto. Repita el proceso de programación 3 veces más en los otros cables de señal. Utilizar la misma configuración para todos los 4 canales. El ajuste más importante hacer bien es el tipo de batería. Una vez más, asegúrese de que programa los 4 de los CES internos a la misma configuración exacta.

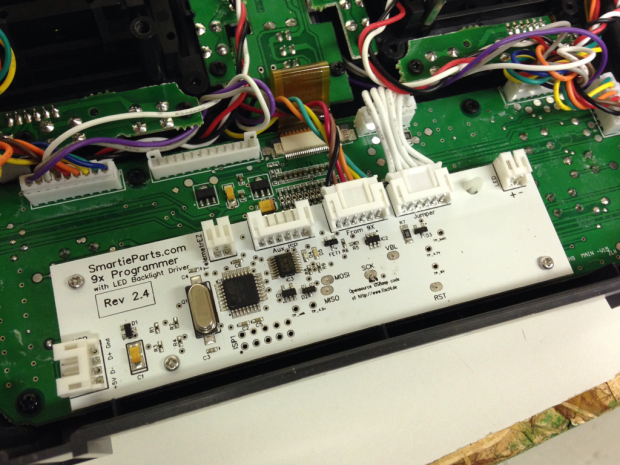

Actualización de Firmware de Radio - (sólo si tienes instalado al programador de SmartieParts). Usted puede encontrar el firmware y las instrucciones en el Foro de OpenRCde carga. El proceso utiliza un programa llamado Compañero de OpenTX y un cable USB Mini B.

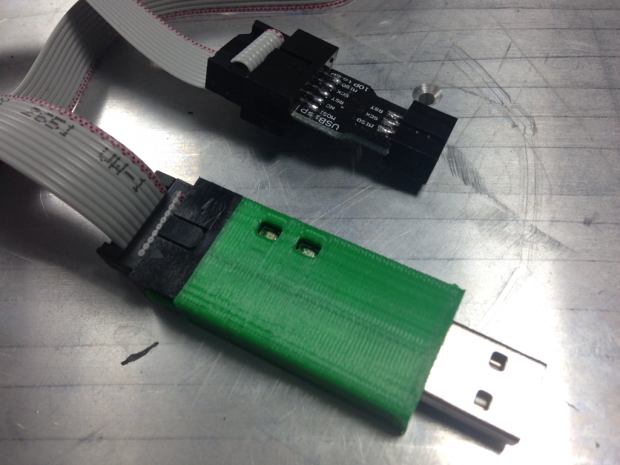

Actualización de Firmware de tablero de KK - usando el USBASP, conectar a la placa KK con un ordenador. Nada más tiene que estar conectado, la Junta recibirá alimentación a través del jefe de la ISP. Descargar e instalar la KK MultiCopter Flash herramientay siga las instrucciones en el wiki para actualizar el firmware de la placa KK.
