17" marco de fotos hecho de sola pieza madera losa (para marco de Fotos Digital) (22 / 24 paso)

Paso 22: Montaje de la frambuesa Pi

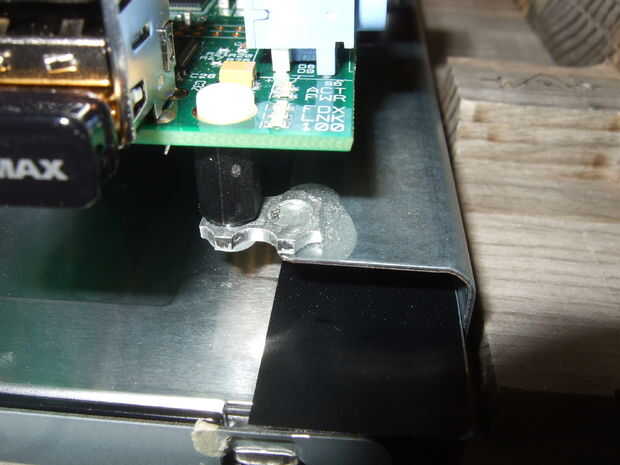

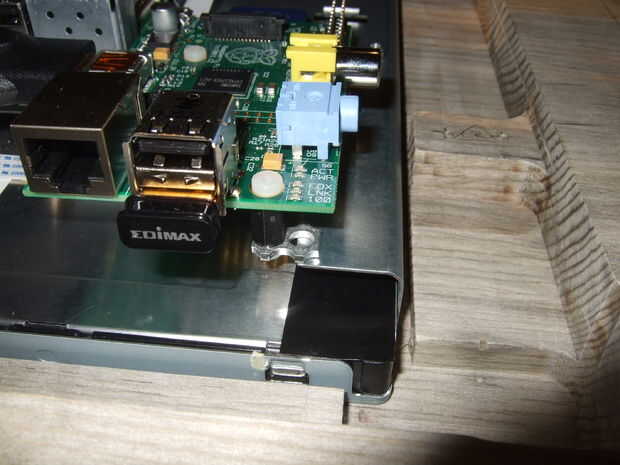

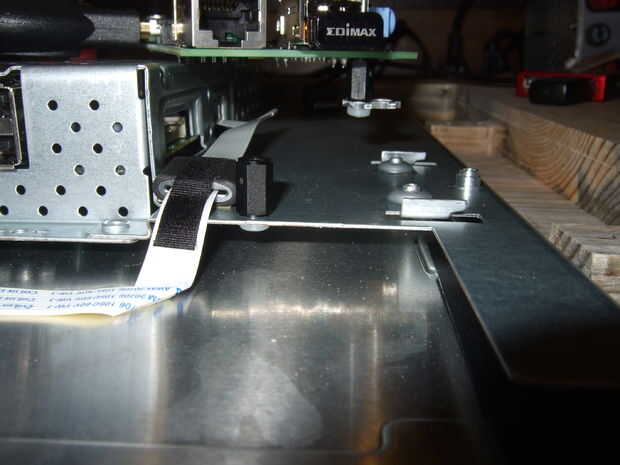

Para encontrar un método de montaje buena para la frambuesa pi era un poco complicada. Al mirar la parte trasera, el monitor tenía una sección plana en la esquina inferior derecha que podría acomodar el tamaño de la pi, incluyendo el adaptador de HDMI. Además, había un agujero en la chapa que era lo suficientemente grande como para caber un tornillo M3 Nylon. He insertado un tornillo de tal de la parte posterior esta el orificio para colocar un soporte de nylon de 10 mm (0,39") negro apagado. La parte superior de la base de conectado con el orificio de montaje del pi se encuentra un poco más en el centro del tablero. Os adjunto un segundo soporte de para el otro orificio de montaje. Por desgracia no tenía nada para unirla a, que me obligó a improvisar un poco. Corté una muy pequeña sección de una chapa perforada que tuve en mi depósito de sobrante. El orificio resultante de 2 mini hoja atornillado en la parte inferior del soporte de apagado con uno de los tornillos M3 Nylon perforada. La parte superior del enfrentamiento fue sujetada al segundo agujero de montaje de la frambuesa pi. Entonces orienté la parte metálica para que descansaría sobre una sección del metal de hoja del monitor. Me aseguré que la frambuesa pi muy bien estaba integrada muy bien y todo se sentía estable. Luego mezcla epoxy de dos componentes de trabajo pesado y había pegado el segundo enfrentamiento en el monitor. El resultado fue un pi de frambuesa bien montado, bien alineado y, si lo desea, incluso desmontable.
