17" marco de fotos hecho de sola pieza madera losa (para marco de Fotos Digital) (18 / 24 paso)

Paso 18: Preparación de marco para dos interruptores de botón pulsador y conmutador

Como se mencionó en la introducción, el marco digital es operado con dos interruptores de botón pulsador y un interruptor. Yo agrupados y separados los interruptores para que no puede confundir fácilmente. Primero de todo, me midió el diámetro de los interruptores y determina el diámetro del orificio que necesitaba hacer. Tanto cambiar tipos, el tipo de botón y el tipo de enganche, eran interruptores de montaje de panel que algunas lenguas de plástico elástico. Cuando el orificio de un panel del tamaño correcto, estas lenguas plástico Fije el interruptor. Ellos un chasquido cuando se empuja a través de un material de panel. El marco no es un material delgado panel, sino más bien un agujero continuo. Nada a clip en el interruptor. Sin embargo, usando el diámetro del orificio adecuado las lengüetas de plástico crean suficiente fricción para mantener el interruptor en su lugar. Por lo tanto medí el diámetro de las agujas con mucho cuidado. Eran 15 mm (0,59") para el botón y y 20 mm (0,79") el interruptor de bloqueo.

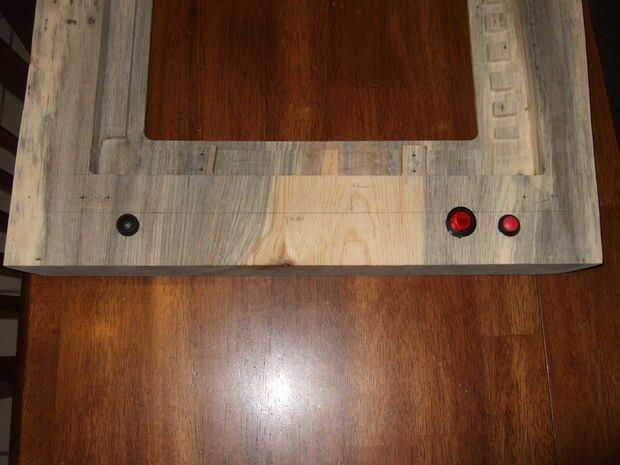

Iba a utilizar un total de tres conmutadores: (i) un rojo y un botón negro con (funcionalidad de) y (ii) un interruptor con, en la funcionalidad. Pulsador negro iba a ser usado para alimentar al monitor apagada o encendida. Este botón fue colocado hacia la parte inferior del lado derecho del cuadro cuando nos fijamos en la parte posterior. Lo 's centro dimensiones eran 50 mm (1,97") de la parte inferior y 30 mm (1.18") de lado.
El botón rojo y el interruptor se funcionan generalmente juntos. Cierre la frambuesa pi y desconecte la alimentación, respectivamente. Les agrupados y los colocó hacia la parte superior del lado derecho del cuadro cuando nos fijamos en la parte posterior. El botón rojo se supone para ser utilizado antes de la roja interruptor de enganche. Por lo tanto había colocado más alto que el interruptor de palanca, porque la mano de los operadores normalmente se camino hacia abajo el borde del marco desde la parte superior hacia abajo para encontrar estos botones. Lo 's centro dimensiones eran 50 mm (1,97") de la parte superior y 30 mm (1.18") de lado. El interruptor fue situado 40 mm (1.57") más bajo que el interruptor de botón rojo.

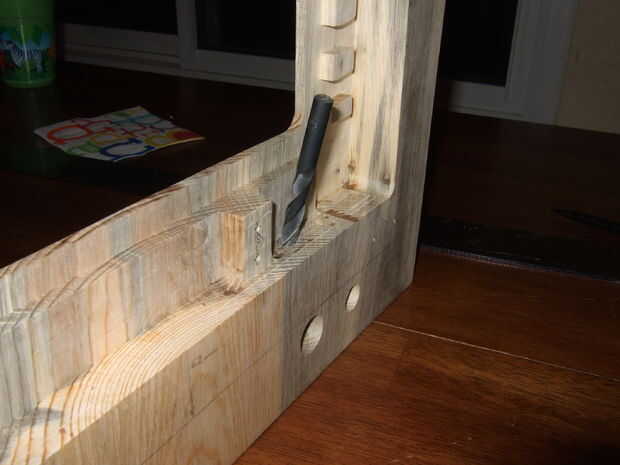

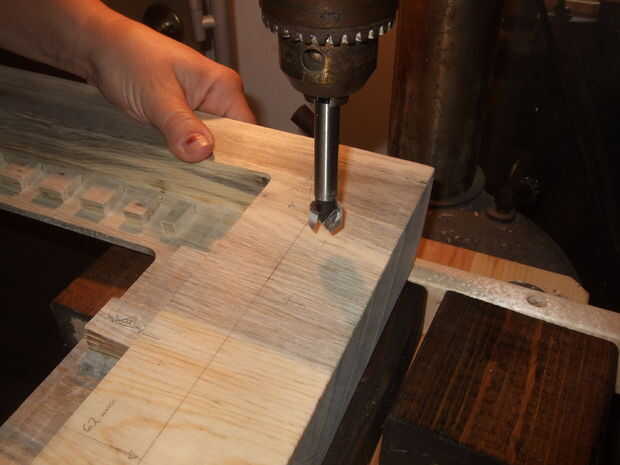

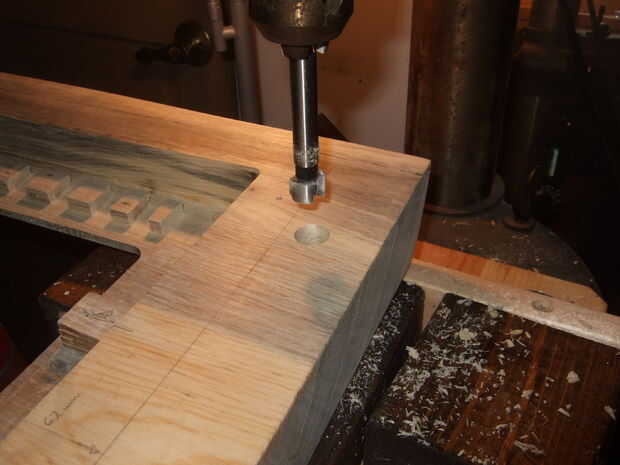

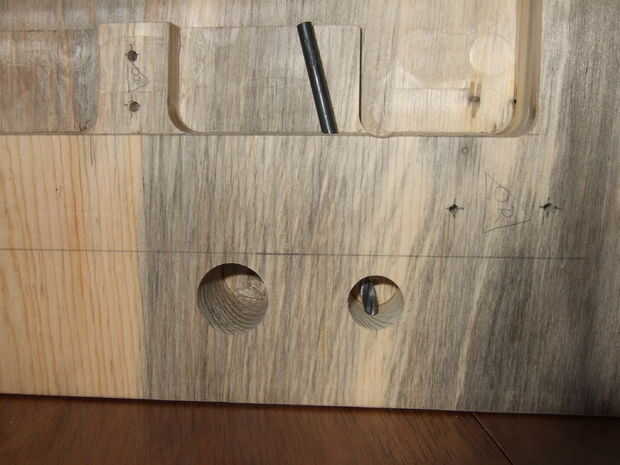

Había utilizado brocas Forstner de 15 mm (0,59") y 20 mm (0,79") para los pulsadores y el interruptor, respectivamente. Ajustar la profundidad de taladro con mi taladro teniendo en cuenta que cierta profundidad adicional se requiere para las conexiones de soldadura y enrutamiento de los cables. Taladrar a una velocidad media que la broca de un montón de tiempo para cortar el agujero. Si vas demasiado rápido con Forstner brocas potencialmente puede quemar / el pedacito de taladro del sobrecalentamiento. Así que sea paciente y tómese su tiempo. Después de taladrar el agujero principal he añadido otros agujeros para los cables. Perforé estos desde el interior de la estructura hacia el exterior. Elegí brocas de uso general para los agujeros de la tesis. Tenían el mismo diámetro que el cable que iba a conectar el respectivo pulsador o interruptor. Comentar cuidadosamente el ángulo y lentamente perforados de la zona de ventilación de aire en el marco hasta que el taladro penetrado en el agujero para el botón pulsador o interruptor. El marco estaba ahora listo para los botones e interruptor instale.
