Paso 15: Enrutamiento acción 4 – conformación de ventilación de aire y cierre de secciones
Excepción 1: La dirección de la tablas de la plantilla fueron sujetados todos utilizando el método que requiere una tarjeta adicional y que también fue introducido en el paso 13.
Excepción 2: No hay línea de marcado estaba disponible para la alineación de la Junta Directiva de la plantilla. En su lugar la distancia a la tarjeta de alineación se midió cuidadosamente antes y después de asegurar las mordazas.
Excepción 3: envían las secciones de los canales verticales en la parte superior sin ninguna guia, es decir, mano. Había utilizado marcas indicando la posición del centro del canal. Los resultados no fueron lo que recto. Para futuros proyectos sería marcar los bordes de los canales, al alcanzar el nivel de altura adecuada. Entonces distribuirlos mano usando las líneas como guía. Esto resultaría en más canales verticales uniformemente espaciados y más rectos. Te sugiero además para fabricar una placa base más grande para el router. Dicha placa debe hacer más fácil mantener el nivel de router al encaminar más lejos del borde.
Excepción 4: La sección de cierre requiere un router que no podría ajustarse fácilmente girando simplemente la profundidad del paso profundímetro al paso siguiente. Necesario un paso intermedio. Los niveles de profundidad que se ajustaron en el paso 13 se necesitan todavía para la encaminamiento de secciones más profundas de la estructura. Reproducible ajustar la profundidad de fresado para el nivel intermedio requiere me ha buscado y había encontrado un material que tenía un grosor que podría utilizar en combinación con el medidor de paso. Como se muestra en uno de los cuadros, usé una lavadora que me permitió reproducible ajustar la profundidad del router a la altura intermedia que la zona del sujetador debe para estar al ras con el monitor nuevo. El uso de la lavadora se demuestra en uno de los cuadros. Con este pequeño truco I no tienes que cambiar la configuración original de profundidad y todavía podrían utilizar para las otras áreas.
Excepción 5: Implementé la sugerencia formulada en la excepción 3 antes de enrutamiento de las áreas de sujetador. Después de alcanzar el nivel de altura de los remaches, he marcado los bordes de las zonas de cierre antes de que encamina a niveles más profundos. Las áreas para los sujetadores salieron bastante recta y apuesto aunque eran enrutada mano libre, es decir sin guía o plantilla de tarjetas.

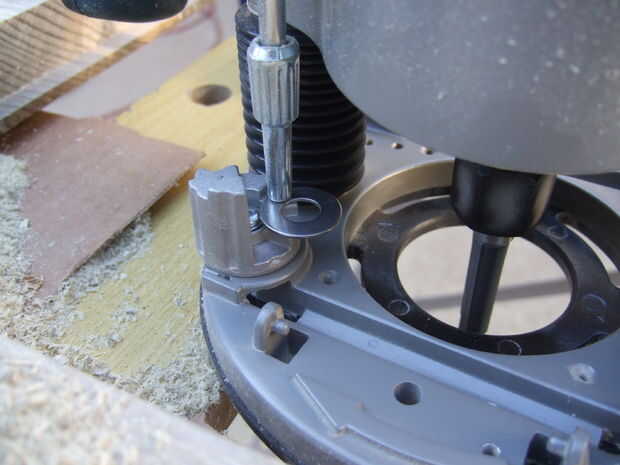

La primera foto muestra a la lavadora que he utilizado para reproducible ajuste de la altura de la broca de fresadora a un paso intermedio usando el calibrador de la altura de mi router. En esta imagen el router se reduce a este particular altura intermedia. Había bloqueado la altura del router y entonces movió la lavadora hacia fuera por debajo de la regulación de altura. SÓLO LA RUTA CON ARANDELA QUITADO.

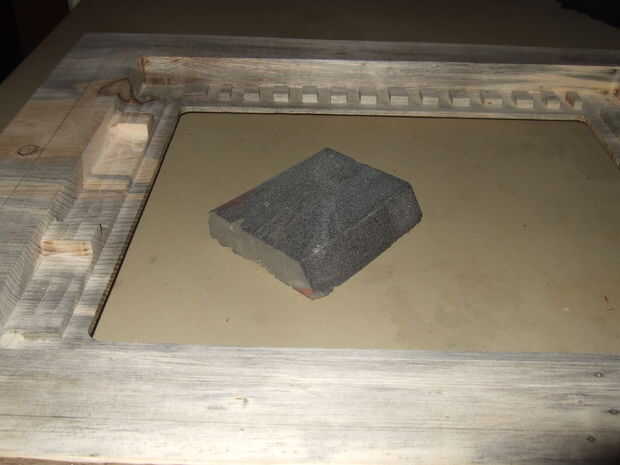

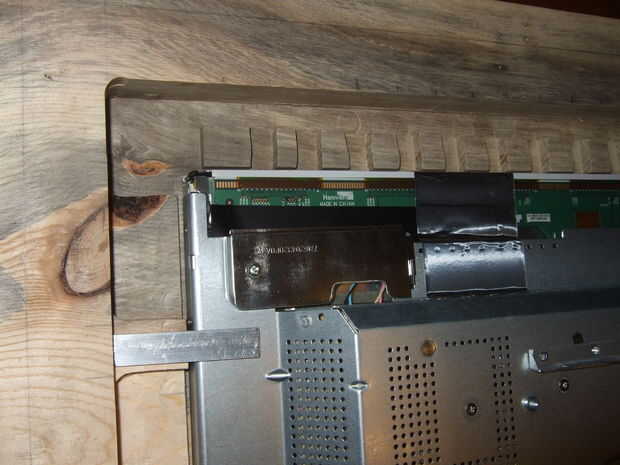

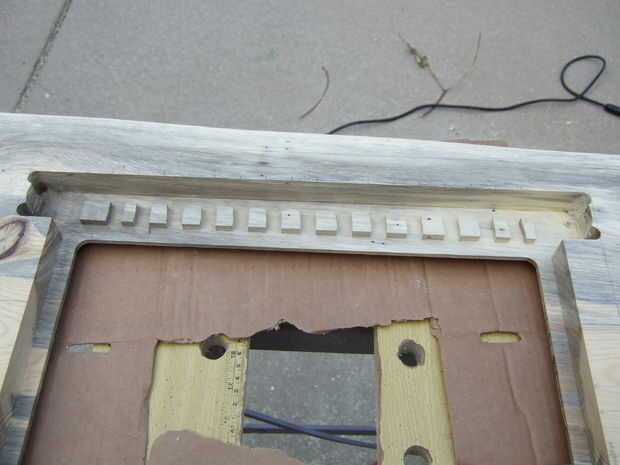

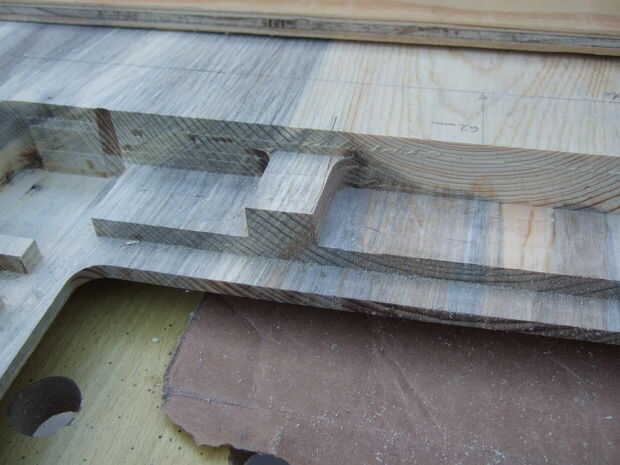

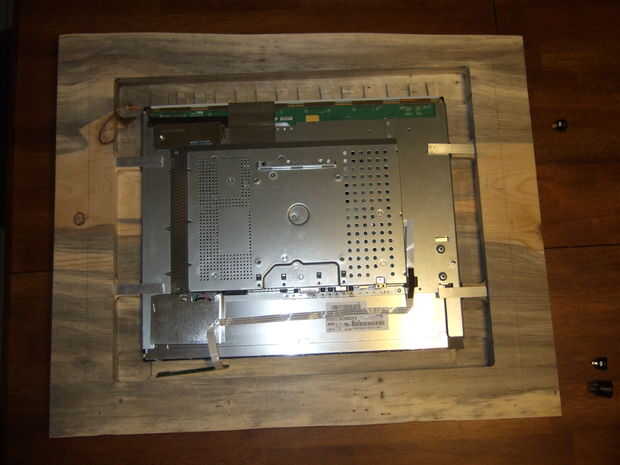

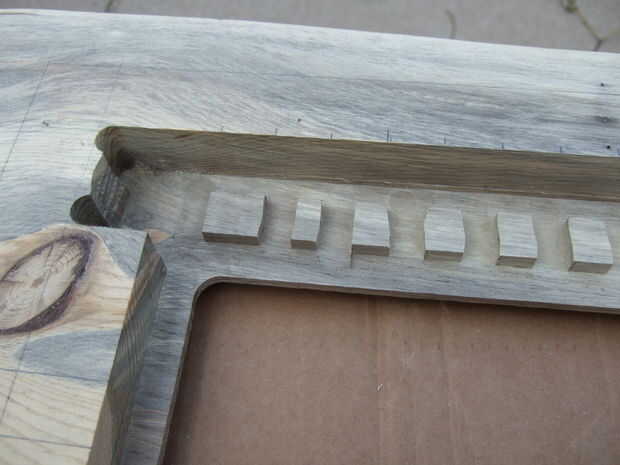

Las otras imágenes muestran la parte superior y lateral de la estructura durante las diferentes etapas del proceso productivo. Los bordes de la estructura final se lija cuidadosamente con una esponja de lija. Las cifras también muestran el marco después de terminar los pasos de enrutamiento con el monitor insertado.
