Paso 16: Fabricación de separadores para el marco

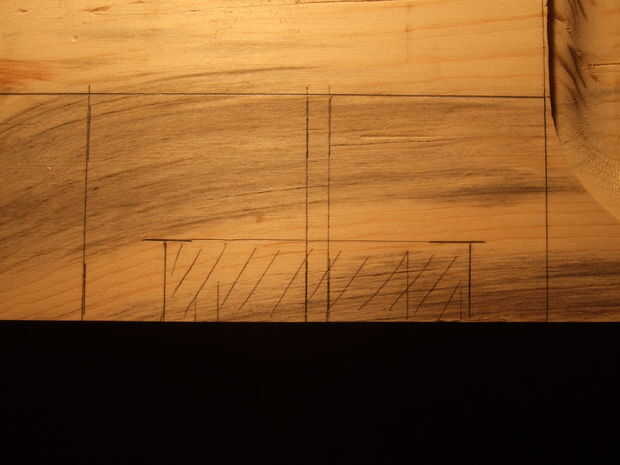

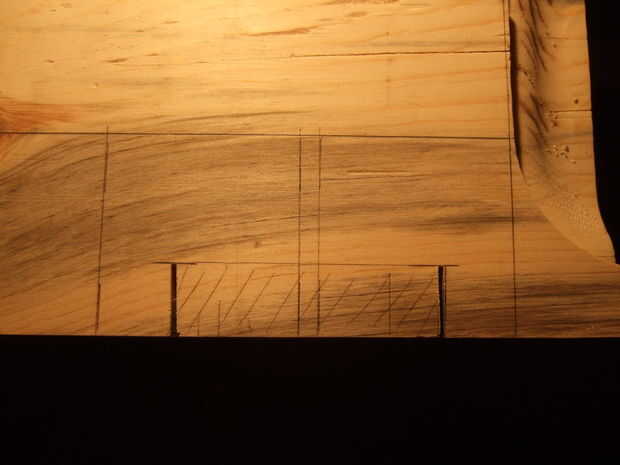

Las dimensiones exteriores de los distanciadores fueron 50 mm (1,97") x 50 mm (1,97") x espesor de junta. Tenían un 18 mm (0,71") x sección de corte de 32 mm (1,26") en una esquina de 50 mm (1,97") x cuadrado de 50 mm (1,97"). Los creé en pares de dos. Marqué el contorno de dos distanciadores en el tablero con las secciones de corte uno frente al otro. Tenga en cuenta que hay espacio adicional ~ 5 mm (0,20") entre los distanciadores. Este material extra se eliminará cuando separa las dos partes con la tabla al final de este paso.

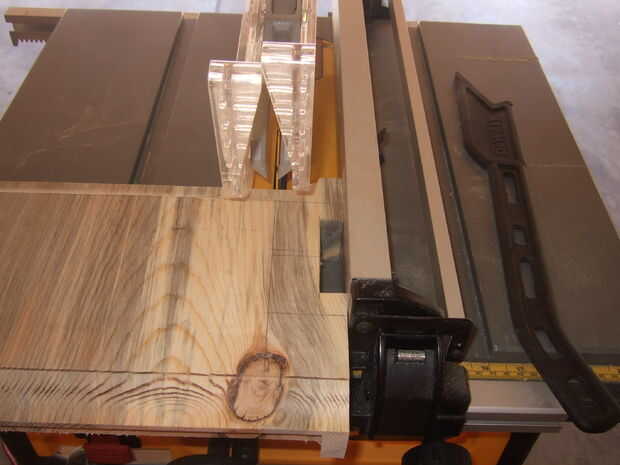

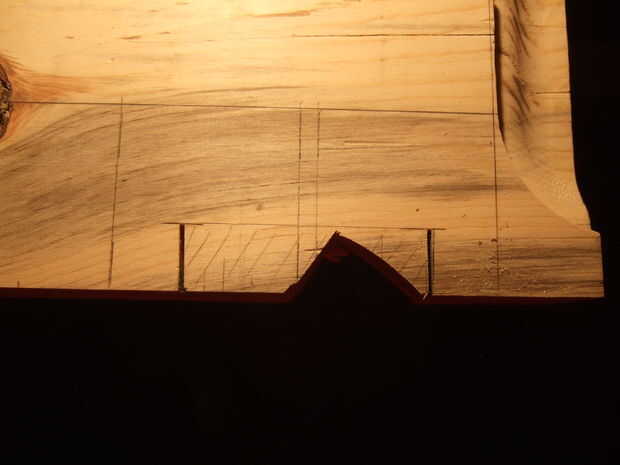

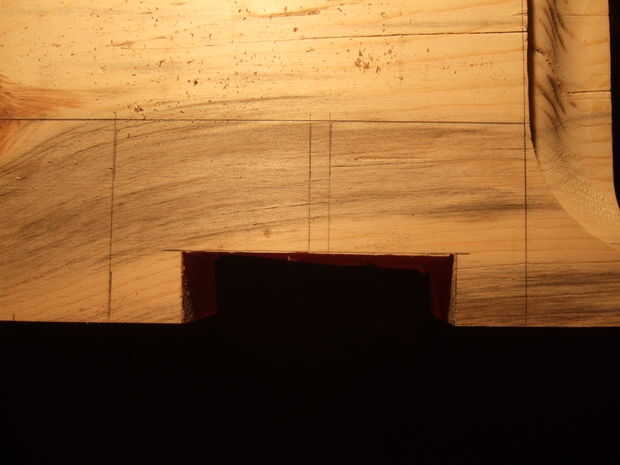

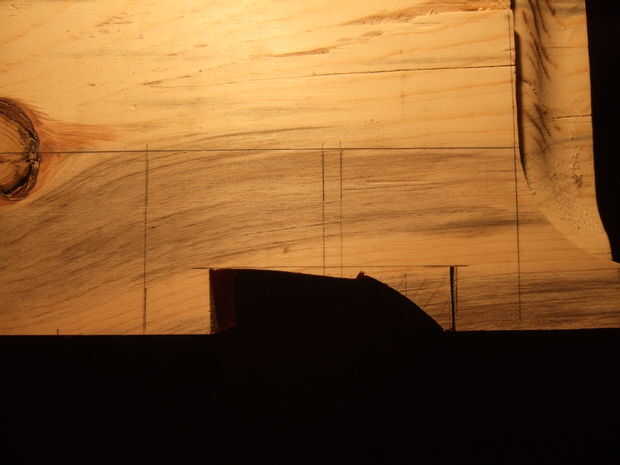

Sujeta la Junta sobre mi mesa de trabajo, con la madera que sobresale sobre el borde. Usé la plantilla sierra a Sierra a lo largo de la línea de corte largo exterior 18 mm (0,71"). Entonces yo cortar una curva más grande de diámetro hacia el interior los bordes de la zona de recorte. Moví la plantilla vio lentamente y no forzar el codo, para que la cuchilla seguía recta en todo momento. El material eliminado me permitió recortar dos de las secciones de 32 mm (1,26"). La forma final de los distanciadores se cortó en la Sierra de mesa. Ya que estas son pequeñas piezas, asegúrese de que utilizar una manija de empuje y atención adecuada.

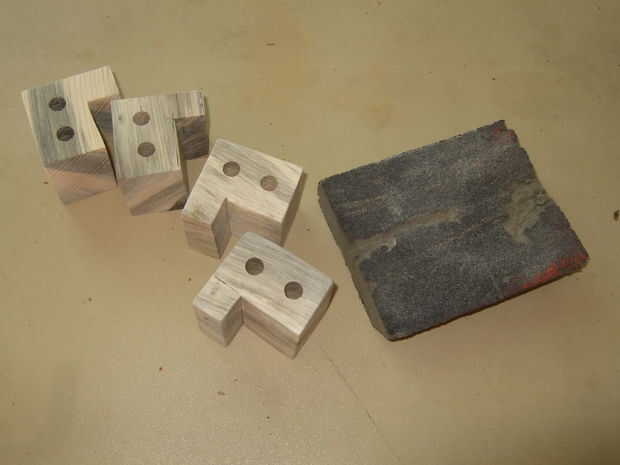

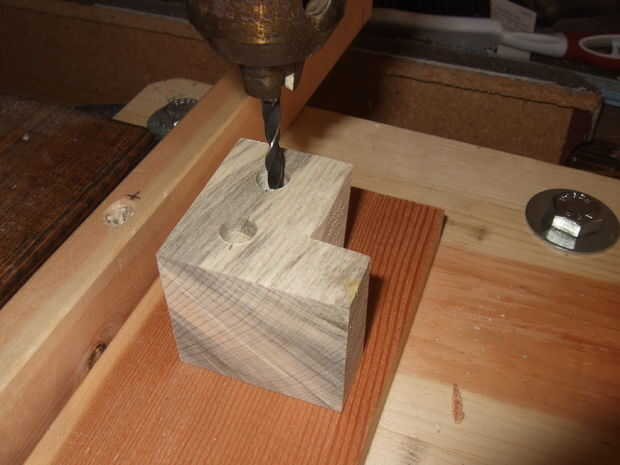

Seguí marcando la ubicación de los orificios. Mis tornillos eran más cortos que la madera, así que había que introducir en el cilindro. Esto significaba que el agujero perforó tenía diámetro dos: (i) la parte superior del agujero fue lo suficientemente amplia como para insertar la cabeza del tornillo y una arandela pequeña y (ii) la parte inferior un orificio por la parte roscada del tornillo. Usé a brad con brocas y un taladro para perforar los agujeros. Configurar la configuración de profundidad del taladro para que 20 mm (0,79") del tornillo fueron atornilladas en el marco y aproximadamente la misma longitud se insertó en los distanciadores.

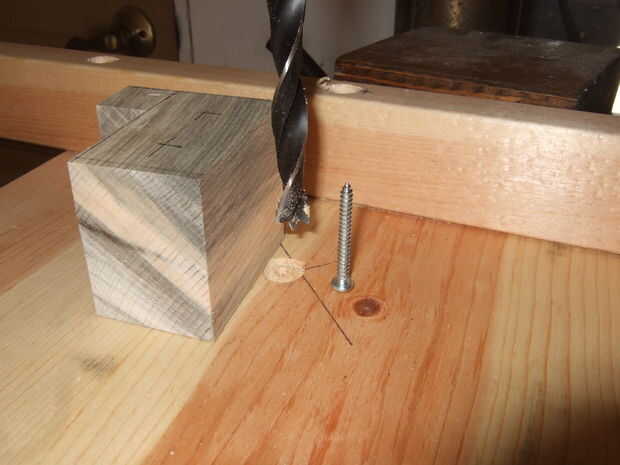

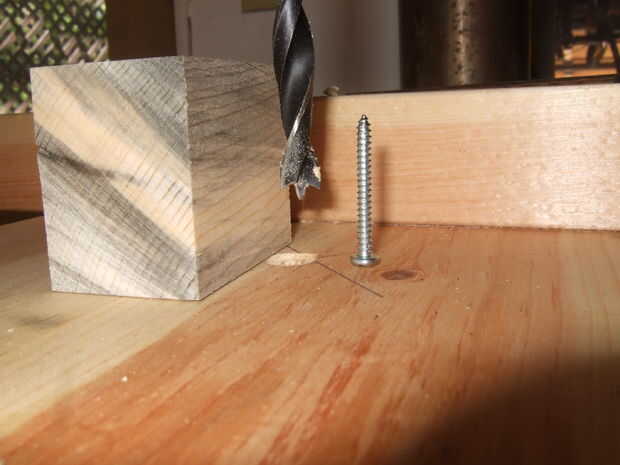

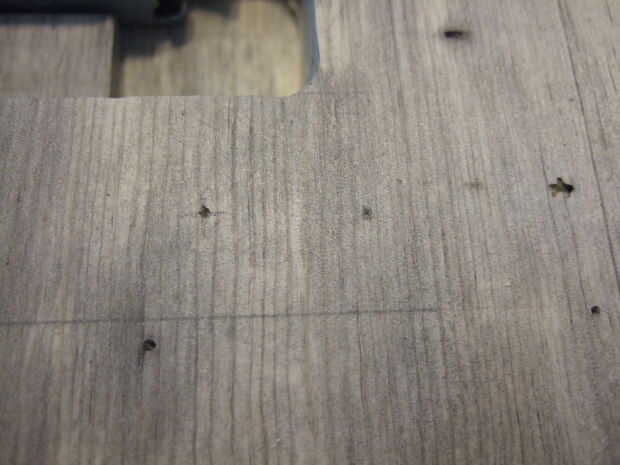

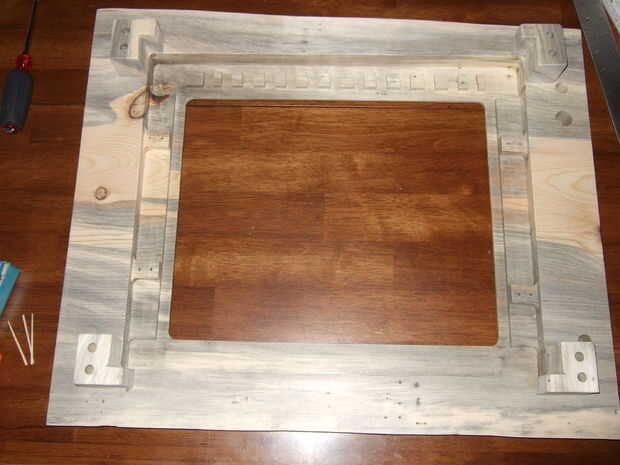

Marqué en cada enfrentamiento la esquina del marco donde iba a utilizarlo. Por ejemplo yo había marcado OL para "arriba a la izquierda" y además indica con un triángulo de la orientación del stand off. Luego yo alineado el cilindro y empujando el pedacito de taladro del punto de brad con punta afilada a través del agujero Marque la ubicación del agujero en el marco. El proceso se muestra en las fotos. Después de marcar los cuatro separadores, seleccioné una broca cuyo diámetro había igualado el diámetro de la base de los tornillos. Ajusté la profundidad en el taladro para asegurar que perforar profundo sólo lo suficiente para acomodar la longitud del tornillo en el marco. Luego perforé los agujeros para los soportes. Nota, no apriete los separadores todavía. Esto se hace en un paso posterior después de lijar todo.
