Paso 12: Marcar la parte trasera del marco - me
A) dimensiones para empotrar el Monitor
Marqué las dimensiones externas del monitor en la parte posterior del marco. Enumeré estas dimensiones en el paso 4 que 398 x 325 mm (15,67 "x 12,80"). Ya que tuve un par de tornillos que sobresalen un poco en el lado del monitor y en general quería un buen fácil ajuste, amplié la dimensión horizontal de 2mm (0.08") y la dimensión vertical de 1 mm (0,04"). Mis medidas totales para la zona de monitor empotrado así sumado 400 x 326 mm (15,75 "x 12,83"). Para el monitor que he usado, las distancias desde el exterior del monitor para la visualización (área activa LCD) eran simétricas. Esto me permitió el monitor con respecto al agujero del centro. Ignoraba el hecho de que estaba cambiando el área de visualización hacia abajo 0,5 mm (0,02").
B) dimensiones para permitir aire circulación, elementos de sujeción, Cable de montaje
He marcado el área extendida todo el monitor. Esta área consistió en adicional de 30 mm (1.18") a cada lado, 20 mm en la parte inferior y 30 mm (1.18") en la parte superior. Otra vez, estas áreas debían para proporcionar acceso de aire al monitor para que el monitor se caliente cuando se ejecuta continuamente en el marco. Evidentemente eso significaba que el material presente en estas áreas también tuvieron que ser quitados.
Dimensiones C) para alinear la plantilla tarjetas

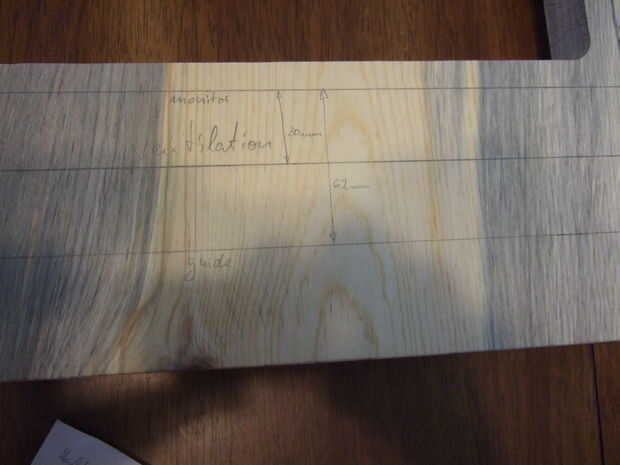

De las dimensiones exteriores del monitor, que marqué en la sección A, dibujé líneas paralelas que eran exactamente 62 mm (2,44") offset hacia el exterior. Esta dimensión fue específica para mi router y estaba usando la broca de fresadora. 62 mm (2,44") era la distancia entre el borde de la broca del diámetro de 12,7 mm (1/2") y el borde de la placa base del router plástico que había reatado a mi router. En otras palabras, 62 mm (2,44") era la distancia para mi setup que una tabla guía para un corte exacto. Tenga en cuenta que debido a (i) el alto y ancho de la Junta y (ii) el requisito para un corte preciso, marque las ubicaciones de los bordes de la Junta Directiva de plantilla sólo para el área marcada y descrito en la A) y no para el área descrita en B).

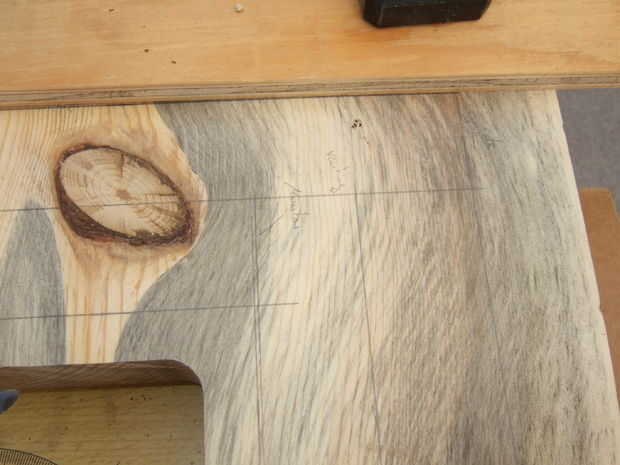

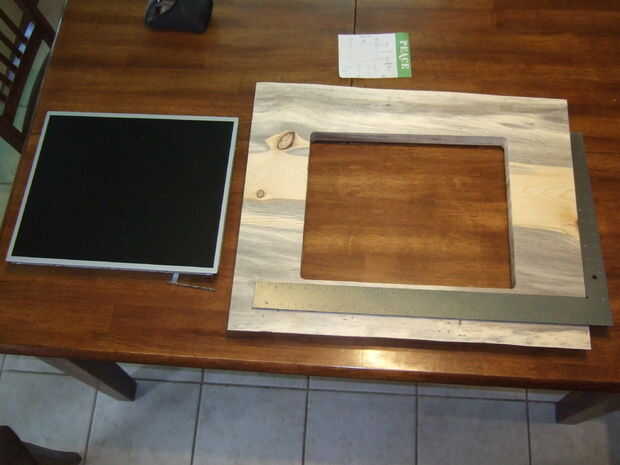

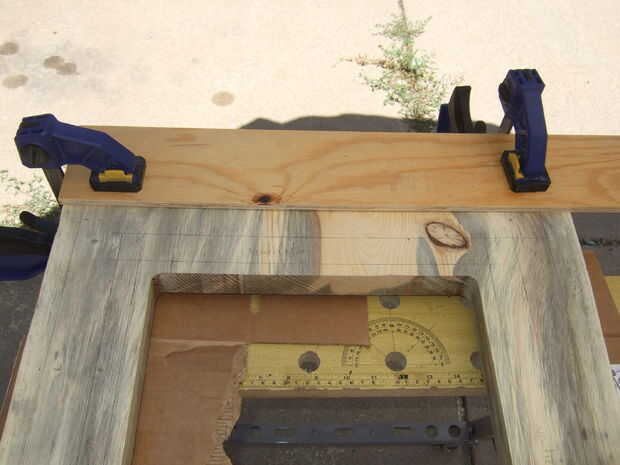

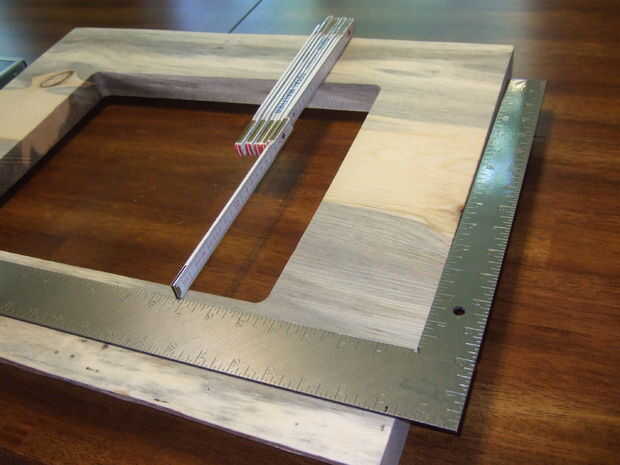

En las figuras puede ver el proceso de medición y marcaje, así como las marcas de acabado. Además, puedes ver donde sujeta una tabla plantilla única con un borde recto sobre el marco. Este Consejo actuaba como guía para la placa base del router y ayudó a crear exactamente el área ahuecada de deseado para el monitor del lado uno (fuera de cuatro) particular de la estructura.
