Paso 14: Marcar la parte trasera del marco - II
(A) fije al Monitor al marco

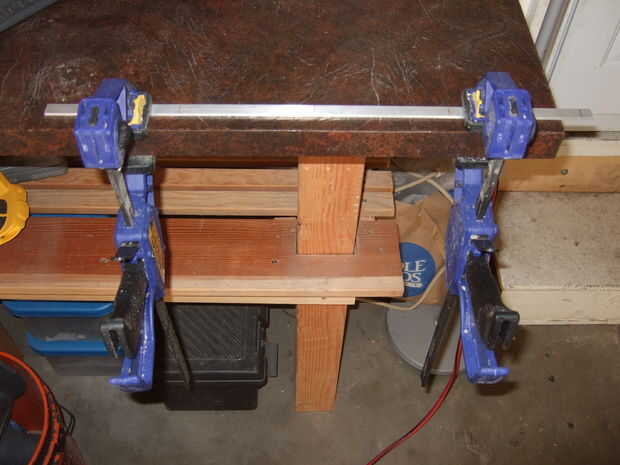

Para ajustar al monitor a la estructura, decidí usar algunas barras de aluminio sobrante que eran aproximadamente 3,175 mm (0.125") de espesor y 12.7 mm (0.5") de ancho. Tomé cuatro lugares para el cierre de dos de la izquierda y dos en el lado derecho del monitor. Como se muestra en las fotos he puesto un sujetador más cerca a la parte superior y uno más cerca de la parte inferior de cada lado. Importante para la ubicación que (i) el cierre se prensa contra una parte plana del monitor nuevo, (ii) que esta parte era una sección que era rígida y (iii) que no hay conflictos existieron con cables u otras piezas de monitor del marco. Después de identificaron cuatro secciones para los sujetadores, cuidadosamente medido cuánto madera necesitaba quitar para tener una sección de madera que era exactamente la misma altura que el monitor. La profundidad de material que tenía que quitar igualó la distancia desde la parte posterior del monitor en la parte posterior de la estructura de madera. En mi caso fue 10 mm (0,39"). He marcado todos los lugares y registran todos los valores para el posterior paso de enrutamiento.
(B) lo que permite un enfriamiento máximo
Para máxima ventilación necesitaba dejar suficiente material para mantener el marco en el lugar, mientras tanto material como pude. Me decidí por una sección de la frontera de 7 mm (0,28") para mantener el marco en su lugar y quitar todo el material con excepción de los lugares para los sujetadores. Esta altura representa la mitad de espesor de la pantalla a los lados.
La parte superior es la sección más caliente de la pantalla. Para permitir suficiente enfriamiento convectivo, corté de canales horizontales y verticales adicionales en la madera. El paso horizontal distribuido en toda la anchura a la profundidad de fresado máxima, es decir, la profundidad de fresado del plano que está en contacto con la parte delantera del monitor. Luego añadí canales ancho de 12,7 mm (0.5") en la dirección vertical. Estos fueron espaciados 21 mm (0,83") uno del otro. Esto debe permitir suficiente flujo convectivo del aire en la parte superior de la pantalla, que pasa a ser la parte más caliente del monitor.
Tengo sólo una cantidad limitada de fotos para este paso. Por favor consulte el siguiente paso para los cuadros que muestran la parte trasera del marco después de completar el paso de enrutamiento.
