Vacuómetro Digital DIY (5 / 6 paso)

Paso 5: programación

El último paso es programar la Junta. Para programar el microprocesador necesita un programador PicKit3 y una cabecera de 5 pines. El código fuente está disponible en la página de Fragua de fuente en la carpeta llamada Firmware. Descargar el archivo de proyecto. Usted necesitará MPLabX instalado para poder compilar y descargar el programa. Si usted compró un PCB con un chip preprogramado puede omitir este paso

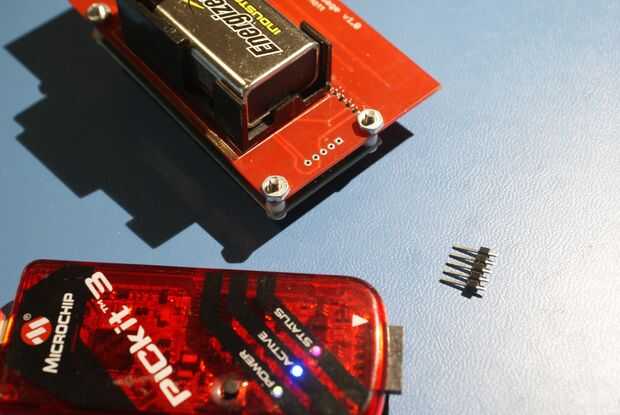

  1. Insertar la cabecera de 5 pines en el PCB
  2. Cuenta, el Pin 1 es hacia el centro del PCB y tiene una almohadilla cuadrada

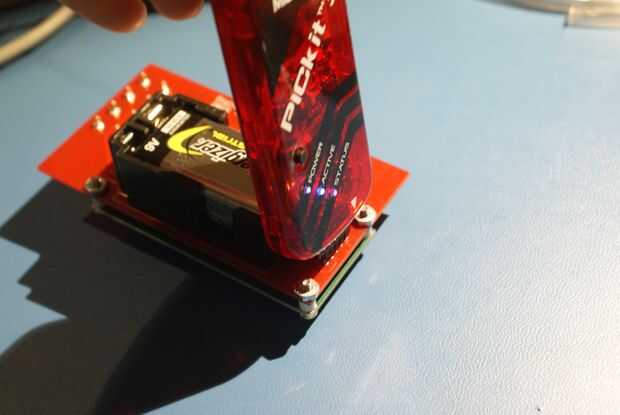

  3. Conecte el programador
  4. Conecte la alimentación conmutada
  5. Abrir MPLabX y cargar el proyecto
  6. Presione el botón de programa para descargar el firmware en el microcontrolador.
  7. Desconecte el programador.
