Vacuómetro Digital DIY (1 / 6 paso)

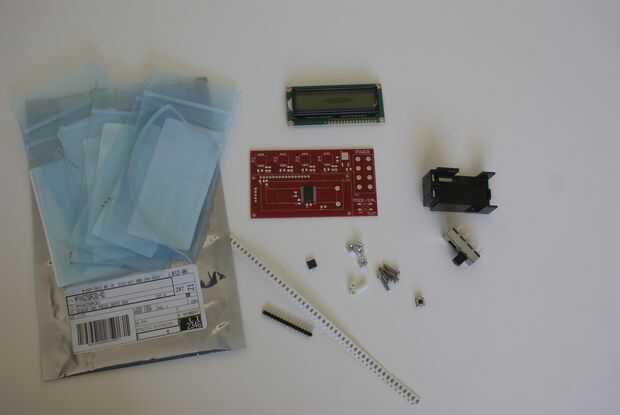

Paso 1: Cómo funciona

El vacuómetro digital se basa en el sensor de presión MPXH6250A de Freescale. Imprime que una temperatura compensación analógica de tensión que es proporcional a una presión absoluta. Tiene un rango de medición de 2,9 PSI PSI 36,3 absoluta. El microprocesador Lee los voltajes y muestra los resultados en la pantalla.

El microprocesador hace lo siguiente para realizar mediciones:

  1. El procesador en el manómetro de vacío Lee los 4 puertos de vacío simultáneamente
  2. Filtración digital se aplica para suavizar las lecturas de vacío (útiles en motores de ralentí para obtener una lectura estable)
  3. El valor filtrado se convierte entonces en kPa, PSI, kPa o mmHg
  4. La calibración de los datos de la EEPROM se agrega a cada una de las lecturas de vacío
  5. Los valores se muestran en la pantalla

Gráficos de barras también están disponibles para mostrar cómo lejos una medición particular es del promedio de los 4 puertos de vacío. Esto ayuda a afinar el motor como que le da un indicador visual de cerrar todos los puertos son para la lectura de los mismos valores.
