Vacuómetro Digital DIY (2 / 6 paso)

Paso 2: Conseguir todo listo

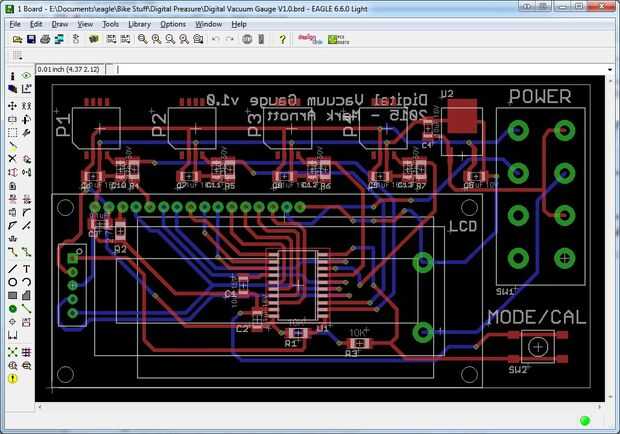

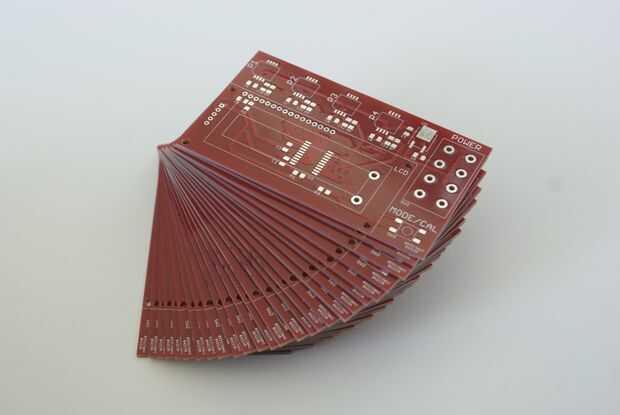

El primer paso es conseguir un tablero del PWB. Esto puede hacerse construyendo tu propio o comprar uno por mi kickstarter aquí. Si están construyendo su propia, cabeza encima a la Página de sourceforge y navegue a los archivos. Hay dos carpetas, una llamada archivos de Firmware y el otro se llama archivos de Hardware. Haga clic en archivos de Hardware y descargar los archivos de Eagle, colocación de piezas y BOM (bill del material)

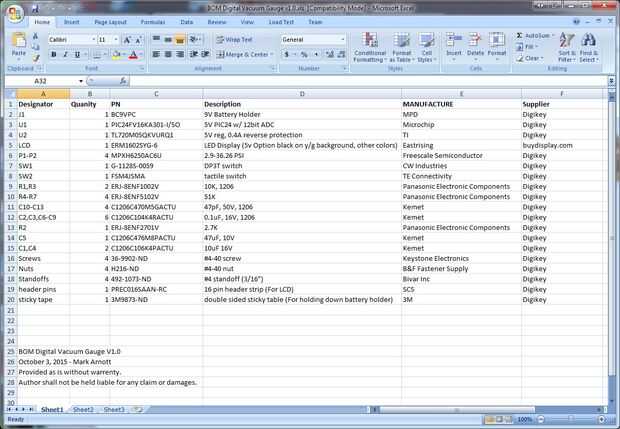

Los archivos de Eagle PCB pueden presentarse luego a tu casa favorita de fabricación de PCB. Una vez que tienes un PCB puede ordenar todas las piezas en la lista de materiales. El archivo de Excel listas todas las piezas que se necesitan, la cantidad y número de parte. Las piezas están disponibles en Digikey y la pantalla LCD se compra a través de EastRising (buydisplay.com). Seguir adelante y pedir todos los las partes que necesita.

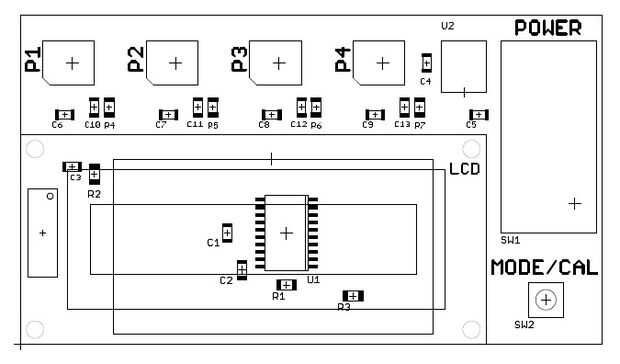

Finalmente imprima la colocación de piezas PDF. Esto le ayudará cuando vayas a soldar los componentes para que usted sepa qué parte va donde.
