Escudo de multímetro digital de Arduino

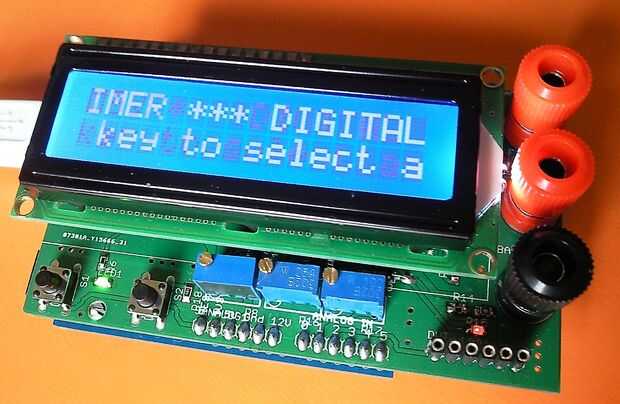

Este instructivo describe un escudo, que convierte la placa "Arduino" en un multímetro digital (DMM).

El escudo puede ser insertado en el "Arduino" UNO und Duemilanove juntas. Puede funcionar en tres modos:

independiente - la medición de datos pueden verse en el carácter o gráfico LCM
conectado - los datos de medición se pueden leer en la pantalla de la PC usando el "Arduino" IDE "Serial monitor"
combinado - los datos se observan en ambos dispositivos

El segundo modo no requiere la presencia de la LCM, lo que hace que el escudo sea muy barato.

Basados en el "Arduino" DMM tiene las siguientes funciones:

voltímetro con 3 rangos: 0-10V; 0-30V; 0-100V
amperímetro - tiene una gama 0-500mA
ohmetro con 2 ranhes: 0-1KOhm, 0-250KOhm
diodo, LED, comprobador de conectividad
Probador de la funcionalidad de LED
Medidor de Beta de BJT NPN

Vea el paso
