Paso 5: Haga una sola tinta fluídica LED
De fresado

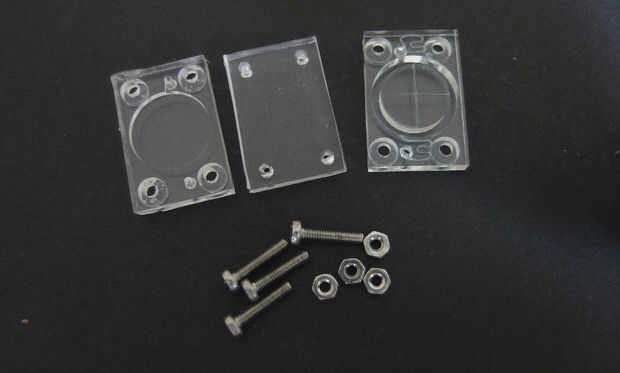

Necesita dos capas de plexiglás del molino:
- la "capa de tinta"
- la "capa de control"

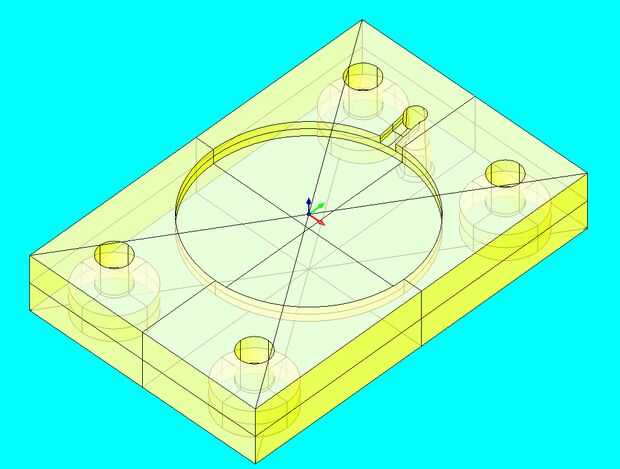

Para la capa de"control" Usé un molino de extremo plano diam 2 mm para moler primero los orificios. Entonces voltee la placa de plástico para molino montada en la cámara de control de la parte trasera con el molino de extremo plano de 2 mm. Luego invierta la placa, realinear parte de th y el agujero de conexión de tubo cónica del molino con el molino de bola de 1 mm diam. Finalmente recorte el "chip" con la fresa plana de 2 mm diam.

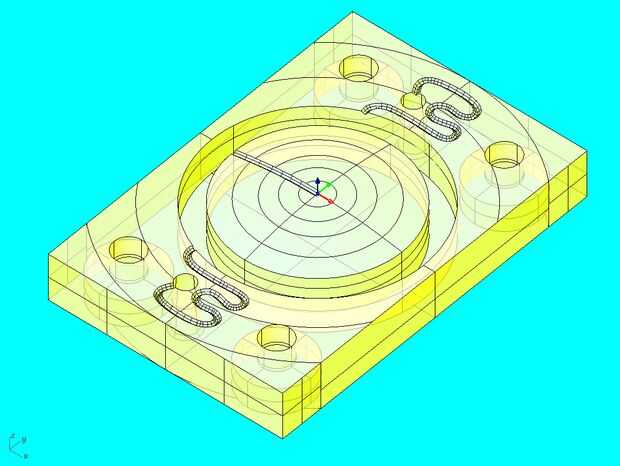

Para la "capa de tinta" Otra vez empiezo por fresar los orificios de tornillo con el molino de extremo plano de 2 mm diam. Luego muelo los orificios del tubo cónico con el molino de bola de 1 mm diam. Luego invierta la placa de plástico y el depósito de tinta en la parte trasera con una fresa plana diámetro de 1 mm del molino. I Monte agudo puntuación y grabado poco molino y grabar los canales fluídicos finos y por último recorte el "chip" con el molino de extremo plano de 2 mm diam.

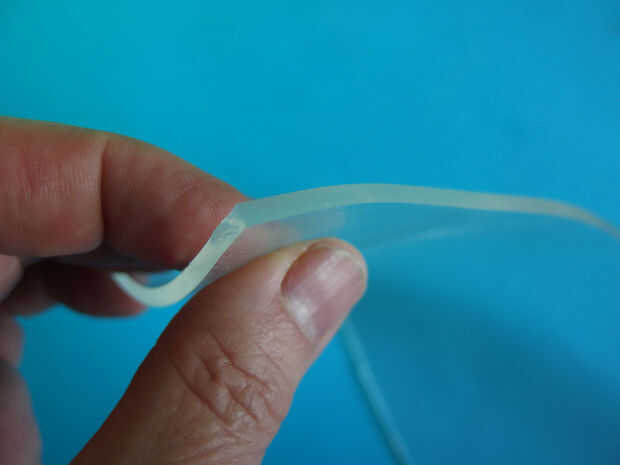

Además de las dos capas de plexiglás necesita una membrana de silicona transparente perforada. La hoja debe ser lo suficientemente espesa (al menos 2 mm, mina fue 2,5 mm de espesor) para tener la fuerza suficiente para rechazar la tinta en su depósito cuando la membrana "se encaja a presión detrás".
La membrana de silicona

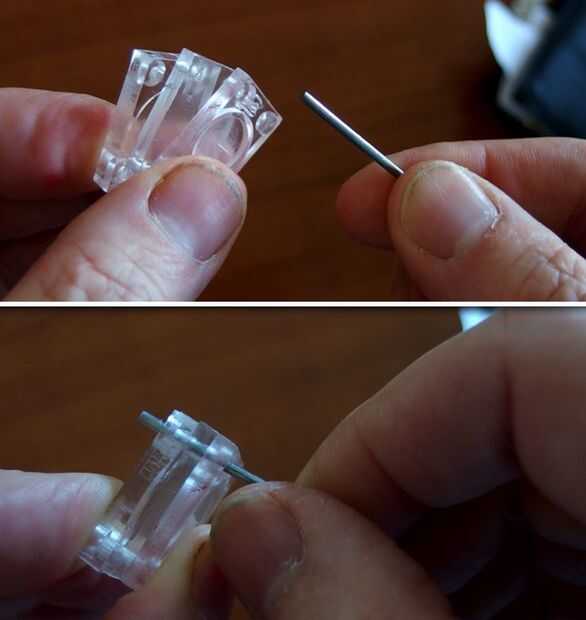

Para el uso de membrana de silicona una placa de cristal del molde y untar todo con unas gotas de jabón de fregar los platos con los dedos, hasta que el jabón parece se han secado. Cuando empiezas a ver los "frotis" producidos por el dedo haya terminado. Precisamente estas "manchas jabón" servirá como una capa de "anti-stick" para nuestro casting de silicona. Para echar la silicona Coloque la placa de vidrio sobre una superficie bien nivelada. Una vez que se ha solidificado su membrana fundido pelar apagado y corta con el tamaño de las capas de plástico LED molido previamente. Deberá perforar agujeros en la membrana de silicona de corte en los puntos de los agujeros de tornillo. Para ello es una buena idea utilizar un clavo aplanado (alrededor de 2 mm diam) encajan en los orificios de tornillo como una herramienta de perforación. Intercalando la membrana entre las dos capas de plástico molidas luego puede perforar agujeros en las posiciones de derecha con agujeros de tornillo en las capas de plástico como una "máscara de perforación".
