Vacío potencia fluídica tinta "LEDs" y circuitos (15 / 15 paso)

Paso 15: Montar, conectar y jugar con el cazador de LED tinta fluídico

Proceda del siguiente modo:

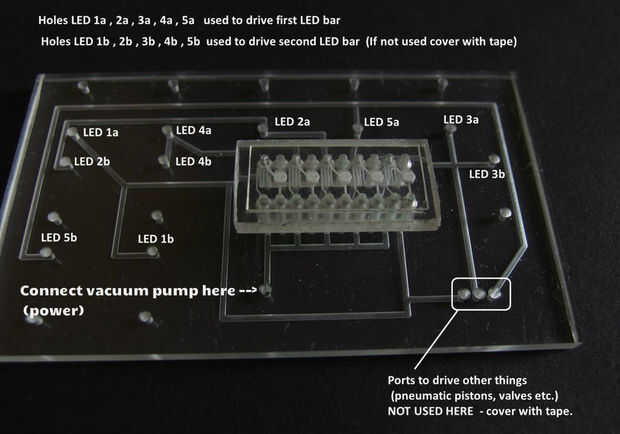

  • Para montar el IC correctamente consulte la imagen de diseño de tablero superior. Nota: dejar los orificios de la "tierra" del IC abierto a la atmósfera. No inserte cualquier tubos de tygon en estos agujeros. Hay dos formas de montar el IC. Inserte los pernos de la tubería de tygon corto en el tablero de oscilador mediante un "Zócalo" del IC para cada fila de pines, o insertarlos en el IC en primer lugar, usando un "zócalo del IC" por cada fila de pines en la IC. Una vez insertado dos filas de púas Pulse el IC en el oscilador con su zócalo.
  • Corte un número de segmentos de tubo de tygon para conectar la placa del oscilador a la barra de LED (s). La longitud determinará la frecuencia de oscilación. Cuanto más tiempo los tubos son la más baja será la frecuencia, pero las variaciones no son grandes. En cualquier caso, el circuito oscilará a una frecuencia de alrededor de 1 Hz.
  • Conecte al menos una barra de LED (o alternativamente 5 LEDs fluídicos individuales) a la Junta del oscilador usando los tubos de tygon. Para conexiones correctas ver las indicaciones de "montaje de componente" en la foto de arriba.
  • cerrar agujeros en la PCB con tapones fluídicas o cinta scotch
  • Conecte el orificio indicado con "Poder" de la bomba de vacío y el interruptor de la bomba.
  • Para uso en la oscuridad con tintas fluorescentes, encienda su lámpara Ultravioleta / luz negra.

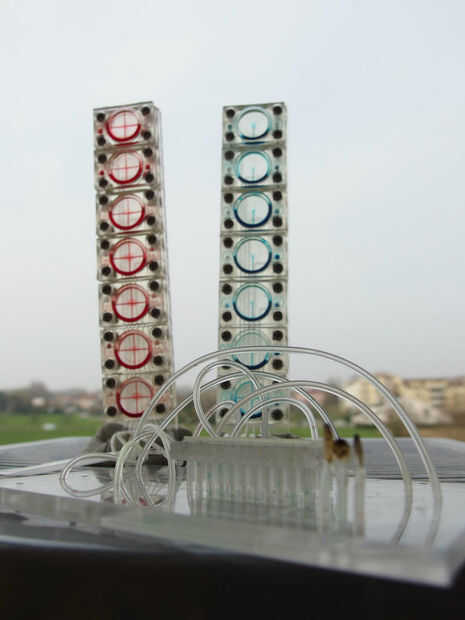

Debería ver el LED parpadear en secuencia, produciendo un efecto de "luz" o si tienes un LED conectado debe verla parpadear.

Solución de problemas:

  • Compruebe que el IC bien esté colocado en su zócalo
  • Compruebe el vacío. Debe ser por lo menos 0,4 bar por debajo de la presión atmosférica (presión absoluta 0,6 bar)
  • optimizar el color de los LEDs, actuando sobre los tornillos
  • cambiar la longitud de los tubos, tanto aquellos entre la Junta de oscilador y los LEDs y el entre la bomba de vacío y la Junta de oscilador. Este último debe ser tan corto como sea posible para obtener el máximo vacío (energía) entregado al circuito

.

¡Que te diviertas!

Especialmente impresionante con tintas fluorescentes!

Inventar!

Un montón de ideas viene a mi mente, como actualizar el circuito para permitir que la frecuencia sea cambiado, aumentado. Para producir un chaser de LED con variable frecuencia creo que debe ser el más simple circuito fluídico uso un neumático "cambio de registro". También para reducir la tubería y capacitancias fluídicos de PCB rastro que ralentizar el oscilador, estoy pensando en separar los LEDs y los inversores mediante el uso de algunos "válvulas fluídicos amplificación" que necesito desarrollar. Así que hay mucho inventado o al menos "reinventado".

¡ Espero que he estimulado a empezar a inventar y crear sus propios componentes fluídicos y circuitos!
Así que soy curioso con lo que ideas "fluídicos" viene para arriba!
