Paso 9: Haga un conector neumático
Para construir el órgano luminoso fluídico necesita otros componentes fluídicos algunos útiles:
- un conector neumático
- un tapón de
- un pulsador neumático

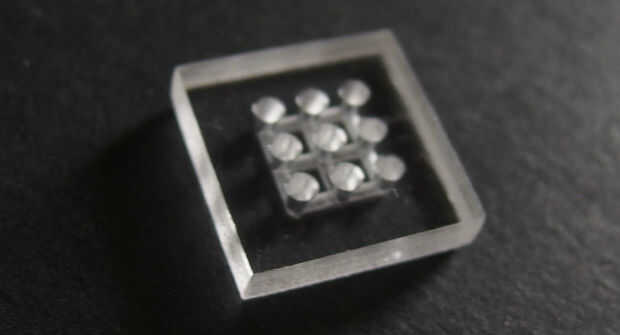

Un conector fluídico es simplemente una pieza de plexiglás con orificios de conexión de tubos y canales en el lado opuesto que conectan los agujeros sellados por ya sea un trozo de silicona o cinta scotch o preferiblemente lámina protectora de pintura. En otras palabras es un mini tamaño PCB fluídico y es fabricado de la misma manera como los otros PCB presentan en este instructable.
Que muele:
Requiere de la fabricación del conector frontal y el fresado de la parte trasera, así que empieza los orificios de alineación del molino en la placa de plexiglás que se ajustan las posiciones de los agujeros de alineación en el artefacto. Muelen entonces primero los agujeros de tubo cónico con un molino de bolas de 1 mm diam. Luego invierta la placa y volver a alinear en el accesorio con los pernos. Luego molió los canales fluidos usando un molino de punta plana de 1 mm diam y finalmente cortar el chip usando un molino de extremo plano de 2 mm diam. Finalmente sellar el lado de canal de la placa pequeña con cinta scotch o la película de protección de pintura del automóvil preferentemente como se describió anteriormente. También puede utilizar una membrana de silicona en lugar de otro. No hay necesidad para pegar la membrana de silicona ya que operando con vacío se adhieren la membrana por sí mismo al conector.
Tapones:
Finalmente necesita tapones. Tapones son el componente más fácil de hacer en este instructable.

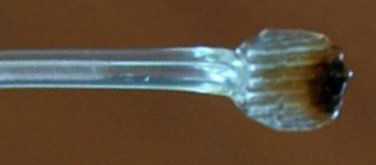

Sujete un tubo tygon a fuego y exprimirlo cuando empiece a derretir CD con tenazas o pinzas de.
