Vacío potencia fluídica tinta "LEDs" y circuitos (10 / 15 paso)

Paso 10: Haga un pulsador neumático

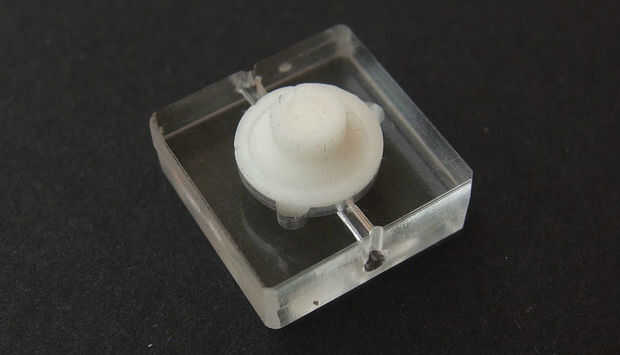

Un pulsador neumático es básicamente un cruce con uno de los orificios (uno superior) que pueden ser cerrados por un botón de goma, diseñado para salir de este agujero "normalmente abierto". Al presionar el botón de goma este agujero está cerrado y vacío se transmite desde la entrada lateral al orificio de salida opuesta. En vez del botón de goma se puede utilizar igualmente bien el dedo!

De fresado

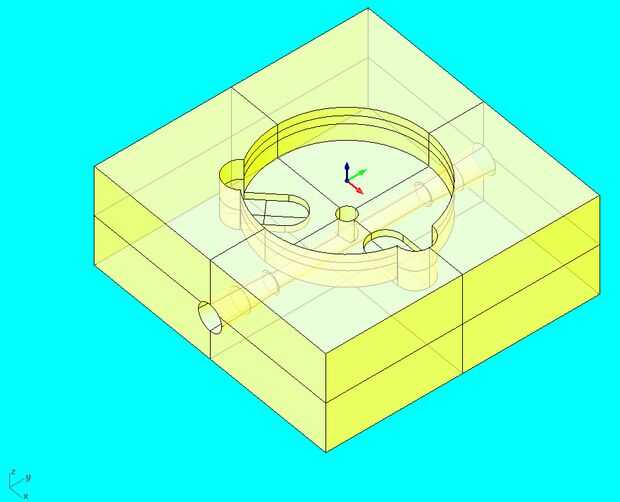

El cuerpo del pulsador se muele en una pieza de 6 mm placa de plexiglás grueso. Aquí se requiere el fresado de la parte frontal y las facetas laterales. Muelo primero la parte delantera con una fresa plana diámetro de 1mm. Entonces yo cortar el "chip" con un molino de extremo plano de 2 mm diam. Entonces Monte en una prensa de tornillo en el molino de CNC con las facetas laterales hacia arriba. Después de centrar el molino la broca en el centro de la faceta lateral me molino un agujero profundo de 9 mm con un molino de punta plana de 1 mm diam (flauta al menos 10 mm de largo) o una broca de 1 mm. Luego muelo agujeros de tubo cónico en la misma posición de los agujeros solo molidos con un molino de bolas de 1 mm diam.

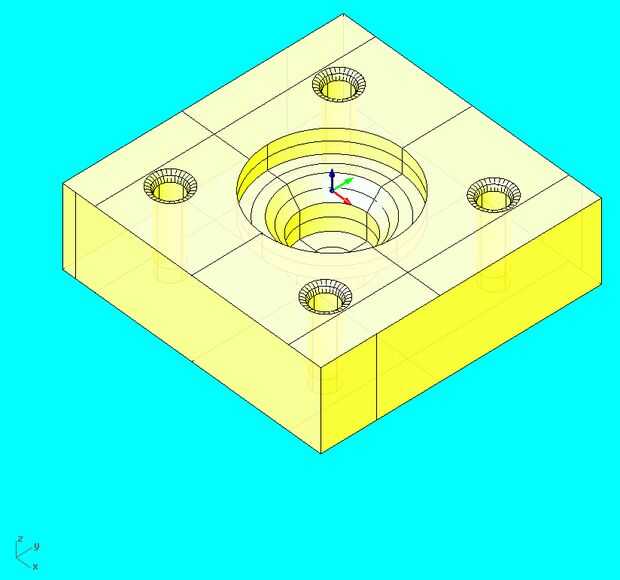

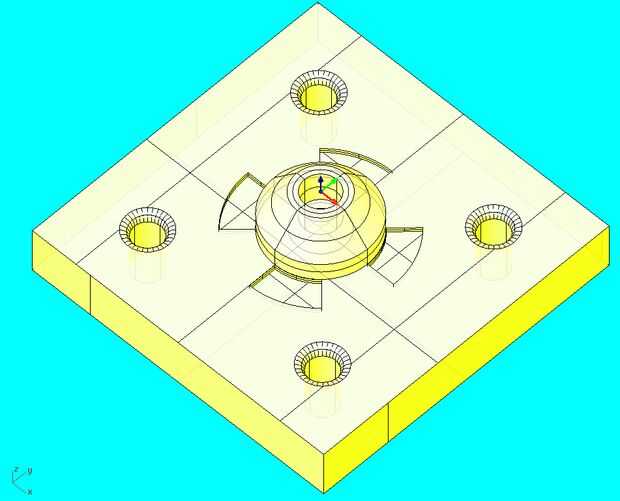

Para hacer que el botón de goma muelo un molde para fundición de caucho. El molde tiene dos partes. Ambas partes se muelen por separado usando un molino de extremo plano 1 mm diam (fresado frontal justo).

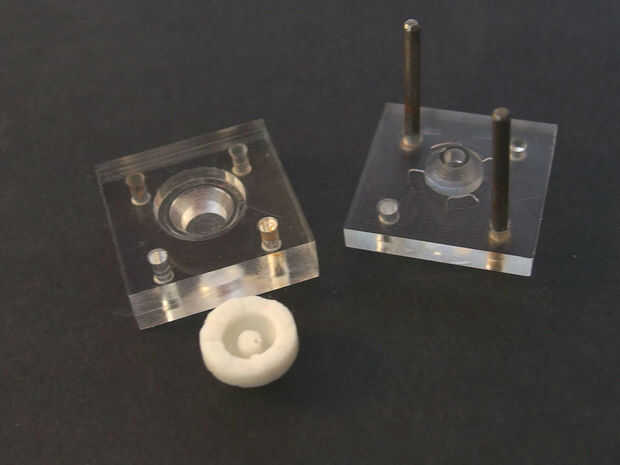

Las dos partes del molde están montados usando 1,8 mm diam aplanado clavos como los pernos de alineación.

Fundición de caucho

Para hacer que el botón de goma, preparar moldeable transparente de silicona (el mismo utilizado para la membrana del LED) o oogoo (preferible!) y fundido en el molde. Cierre el molde y exprima el exceso de goma. Para oogoo espera 30-60 min y luego abrir el molde, retirar cuidadosamente la pieza.
