Paso 13: Hacer un circuito integrado de lógica fluida
No es broma! Aquí encontrará las instrucciones para hacer un IC!
Lo bueno con fluidos es que usted puede fácilmente diseñar y construir tus propios circuitos integrados!! Por ejemplo en mi palpitante micropump corazón fluídico instructable el pequeño gadget es un IC fluídico que contiene un oscilador de anillo 3 etapa + 2 diodos fluídicos + 2 LEDs fluídicos (en forma de corazón).

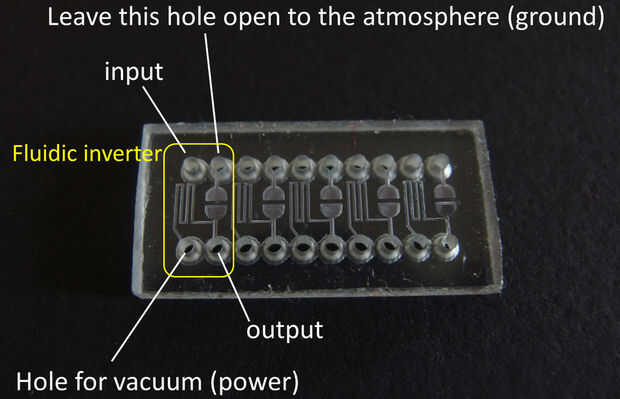

En el presente Instructivo que he utilizado un IC fluídico que contiene cinco circuitos inversor idéntica mímica la conocida lógica digital SN7404 hexagonal inversor IC. Cada inversor consiste en una válvula (transistor) y un resistor.

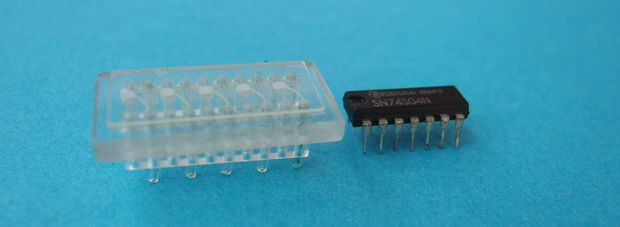

Curiosamente el tamaño de mi IC no es mucho más grande que el tamaño del chip fabricado por Texas instruments :-)
Preparar materiales
Recuperé una delgada hoja de policarbonato de (0,6 mm) desde un DVD sin usar dividiendo por la mitad con el cuchillo x-acto. Para quitar la capa de metal después de partir el DVD Utilice cinta scotch.
I luego fundido que un 0.3-0.4 mm delgada membrana de silicona como hecho para los LEDs en una placa de cristal con jabón para lavar platos. Una vez solidificada manéjela con cuidado. Si la membrana se ensucia límpielo golpeando en ella con el lado adhesivo de la cinta scotch o masilla de plomería.
De fresado

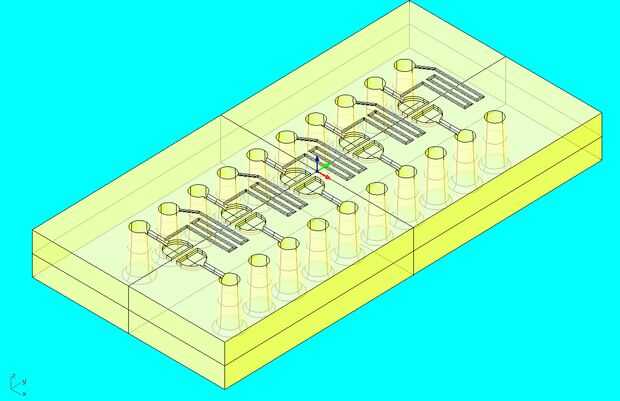

Primero molino de la "capa de fluido" en la placa de plexiglás grueso 3,85 mm. El fresado de la capa de fluido requiere frontal y el fresado de la parte trasera, así que empieza los orificios de alineación del molino en la placa de plexiglás que se ajustan las posiciones de los agujeros de alineación en el artefacto. Producir dos de estas "capas de fluido". Utilizará como una máscara de"golpe" más adelante.
Muelen los orificios de conexión de tubo cónico con un molino de bolas de 1 mm diam. Entonces gire la placa de plexiglás boca abajo con los pernos de alineación en la placa de plexiglás y mi accesorio de fresado. Luego muelo los canales fluidos utilizando un poco de agudo molino anotando y grabado. Finalmente corte el chip usando un molino de extremo plano de 2 mm diam.

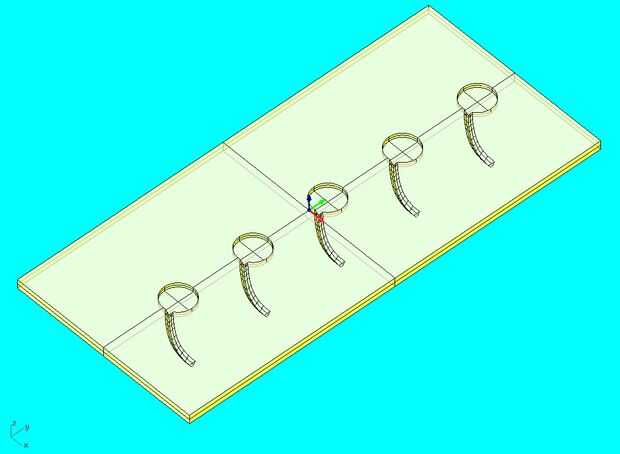

Para moler la hoja de policarbonato fino de 0.6 mm pega en mi aparato de fresado CNC con cinta adhesiva de doble cara. Utilizo una aguda puntuación y grabado poco molino para grabar los canales y cámaras de expansión de membrana y cortar el chip con la misma herramienta.

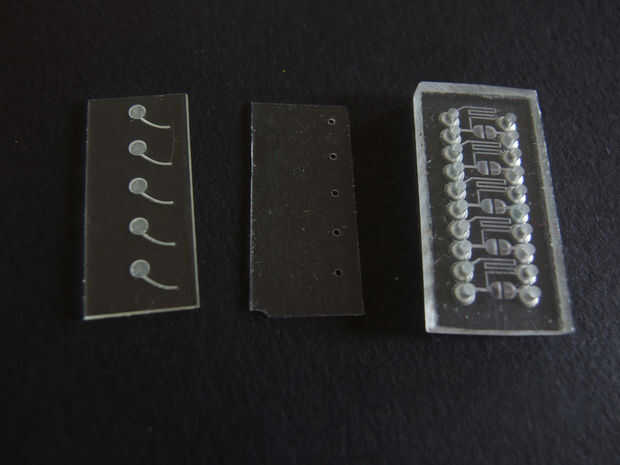

Asamblea
Para montar el IC primero debes perforar agujeros en la membrana de silicona fino en las posiciones correspondientes a los "entrados" agujeros de la placa de plexiglás ("capa de fluido"). Para perforar lo agujeros uso un aplanado calibre 18 punta de aguja y dos fichas de la capa de IC"fluido" como una máscara de golpe igual que lo que he descrito en el paso 5. Sandwich de la membrana de silicona (ya cortada a la medida) entre dos capas de plexiglás"fluido" y use la aguja de calibre aplanado como un golpe y el orificio de "entrado" en las "capas de fluido" como guía. Usted necesita sólo 5 agujeros en las posiciones de los agujeros de "entrada".
Una vez la membrana tamaño y perforada limpiar golpeando cuidadosamente con el lado adhesivo de la cinta scotch o con masilla de plomería. Luego colocarlo en la "capa de fluido" con los orificios correspondientes a los orificios de"entrados". Finalmente cubrir con la capa de"control".
Nota: no hay que atornillar las capas ya que el único fluido que circulará en el chip es aire y el vacío que sirve como "alimentación" para la IC, así como la viscosidad de la membrana de silicona son suficientes para mantener el IC montado.
Prueba
- Conecte la bomba de vacío a uno de los orificios de alimentación en la IC
- Conecte un LED fluídico a la salida
- Una vez que encienda la bomba de vacío el LED ON ya que no existe ningún vacío de aplicarse todavía a la entrada, lo que significa la entrada es baja y por lo tanto la salida es alta, lo que significa que debe haber vacío en la salida. Si no tratar de golpear ligeramente en el chip para comprobar que no hay ninguna fuga y Compruebe la corrección del diseño del IC y de la Asamblea.
- Conecte una jeringa a la entrada y tire de la jeringa para producir la succión, de tal modo aplicando vacío (alto) a la entrada. Debería ver el LED de apagado de la conmutación desde el alta en la entrada se transforma en una baja en la salida, lo que significa que ahora debe haber presión atmosférica en la salida.
