Utilizar un Sensor de proximidad DIY para automatizar su casa embrujada (4 / 6 paso)

Paso 4: Señal de procesamiento con un Arduino

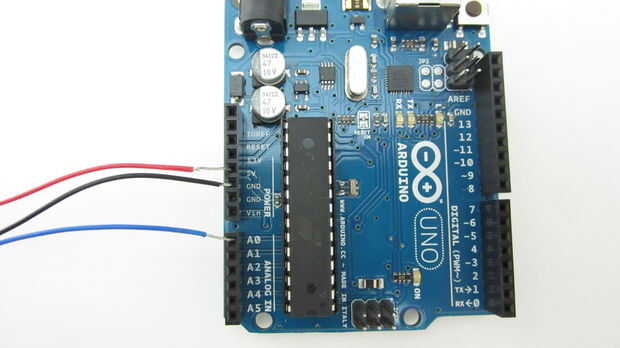

En la mayoría de los casos utilizará un microcontrolador como un Arduino para controlar la señal del sensor. Para ello, conecte el terminal de tierra del sensor al pin GND de Arduino. Conecte el cable de 5V del sensor al pin de 5V o un pin de salida digital a alta. Luego conecte el cable de señal del sensor a un pin de entrada analógico en el Arduino.

La función AnalogRead mide el voltaje de la señal proveniente del sensor. Cuando el voltaje cae por debajo de un umbral fijado, el Arduino activa la sus efectos especiales. Aquí está un ejemplo rápido del código que puede utilizar.

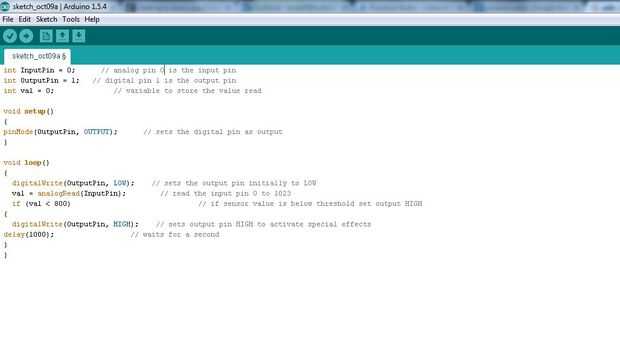

Código de ejemplo
int InputPin = 0;      pin analógico 0 es la entrada de pin
int OutputPin = 1;   pin digital 1 es el pin de salida
int val = 0;              variable para almacenar el valor leído

void setup()
{
pinMode (OutputPin, salida);      pone el pin digital como salida
}

void loop()
{
digitalWrite (OutputPin, bajo);    el pin de salida se establece inicialmente en baja
Val = analogRead(InputPin);        leer la clavija de entrada de 0 a 1023
Si (val < 800) / / si el valor del sensor se encuentra por debajo del umbral de salida alta
{
digitalWrite (OutputPin, alto);    Juegos de pin de salida alta para activar efectos especiales
Delay(1000);                  espera un segundo
}
}
