Utilizar un Sensor de proximidad DIY para automatizar su casa embrujada (5 / 6 paso)

Paso 5: El procesado con un OP Amp de señal

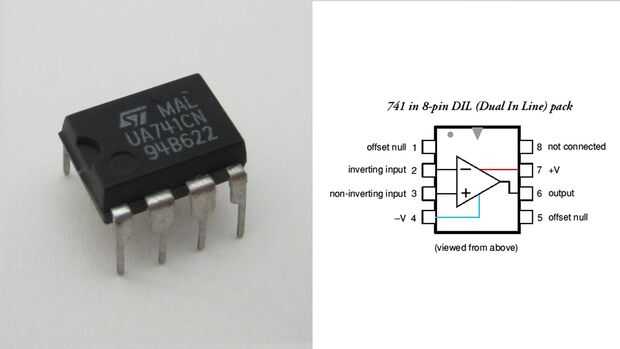

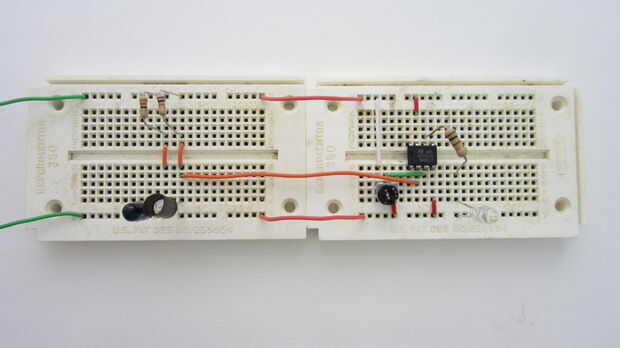

Si no tienes un Arduino, puede usar un op-amp (amplificador operacional) para monitorear la señal del sensor de proximidad. Todo lo que necesitas es un IC amplificador operacional 741 y un potenciómetro (resistencia variable). Conecte la fuente de 5V a un lado del potenciómetro y pin V + del IC. Conecte el cable de tierra al otro lado del potenciómetro y con el conector de V en la IC. Luego conecte la entrada de no inversión (marcada como "+" a la iniciativa del centro del potenciómetro. Por último Conecte la entrada inversora (marcada como "-") para el cable de señal del sensor.

Esta configuración del amplificador operacional funciona como un comparador ajustable. El potenciómetro ajusta la tensión de referencia para el sensor. Entonces cada vez que la señal del sensor desciende por debajo de esta tensión de referencia la salida va alto.

Dependiendo de qué tipo de circuito que desea activar, puede que desee la salida que en su lugar una señal baja. Puede hacer esto cambiando los cables conectados a los pines de entrada del op-amp. Así que si conecte el sensor a la entrada de no inversión y conectar el potenciómetro a la entrada inversora, la salida será bajo cuando el sensor se activa.
