Paso 2: Usando una lupa, pude soldar los componentes en su lugar.

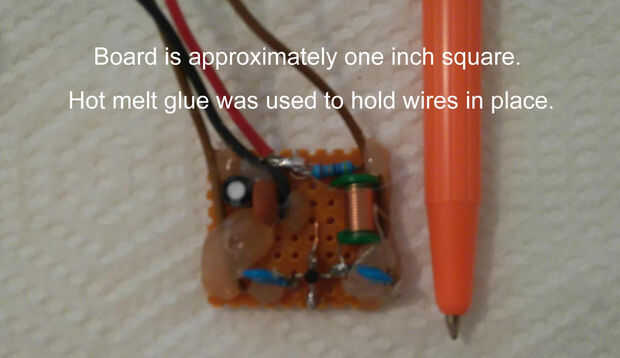

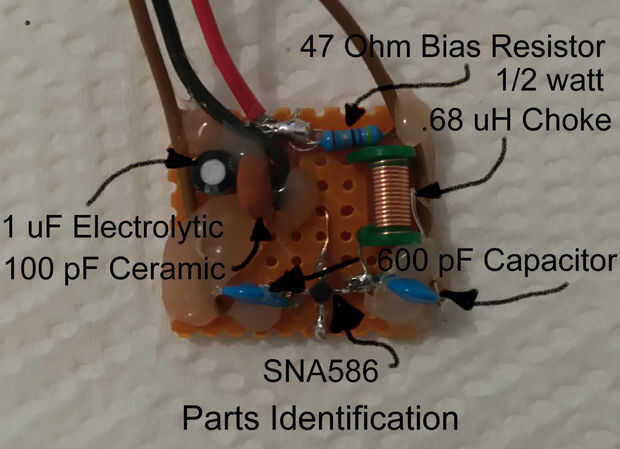

Esta placa fue aproximadamente 1 pulgada por 1 pulgada, alrededor del tamaño de un sello estándar. El IC es aproximadamente 2 mm con cables que around5 mm de la punta del cable a la punta de plomo. Usé los condensadores de cerámica para la entrada y salida con un 1 uF electrolítico en paralelo con la cerámica de 100 pF para desacoplar la fuente de alimentación. El SNA-586 está diseñado para ser utilizado individualmente como un amplificador de 20 dB solo o puede conectar en cascada para que muchos se pueden agregar juntos para dar mucha mayor ganancia. El amplificador está diseñado para ver 50 ohmios de entrada y salidas.
NOTA: ESTOS CHIPS DE ARSENIURO DE GALIO SON MUY SENSIBLES AL SOBRECALENTAMIENTO, POR LO QUE USE SOLAMENTE LA CANTIDAD DE CALOR NECESARIO PARA SOLDARLOS. PUEDE USARSE UN DISIPADOR DE CALOR PARA TRANSFERIR EL CALOR LEJOS DEL CUERPO DEL COMPONENTE. ADECUADA CONTRA PROCEDIMIENTOS ESTÁTICOS DEBE TENERSE TAMBIÉN.
