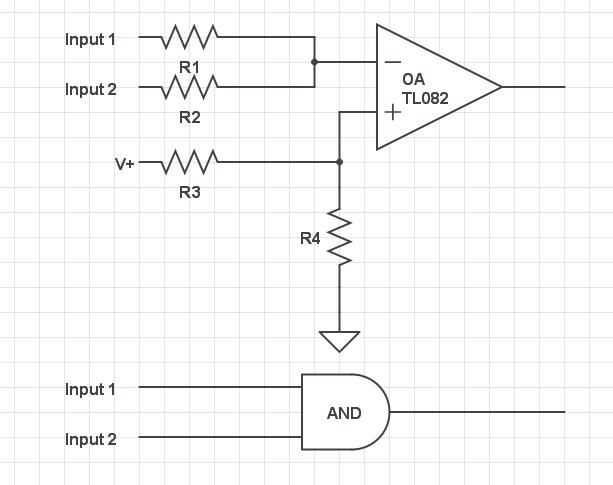

Resistencias de 3 y 4 se utilizan para sesgar la entrada no inversora y resistencias 1 y 2 se utilizan en un promedio de las dos entradas.
Resistencias 1 y 2 deben ser iguales y resistor 4 debe seleccionarse para ser dos veces el valor de resistencia 3. También se recomienda que resistencias de 3 y 4 son valores muy grandes ya que tienen una corriente constante a través de ellos y si se elige una resistencia baja pueden tener un uso de alta potencia.
Ambas entradas tendrá que ser valores de lógica (alta o baja) para que funcione correctamente. Si está ejecutando analógicos como los valores a través de este circuito irá alto a 2/3 V + en lugar de V + (debido a la selección de resistencia 4 2 veces el valor de resistencia de 3). Obviamente puede seleccionar resistencias de 3 y 4 para hacerlo más preciso para señales analógicas, pero nunca será perfecto.
Ahora, si las entradas 1 y 2 ir alto (V +), o superior a la entrada del perno no invertir, irá a la salida alta. Si cualquiera de las entradas no son alto, la salida permanecerá baja. También puede cambiar los pins del comparador para crear una puerta NAND.
