NI como puerta Universal

puertas NOR son llamados "puertas universales" que se pueden combinar para formar cualquier otro tipo de puerta lógica.

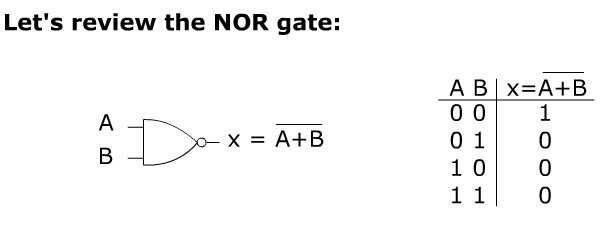

Una puerta NOR es lógicamente una invertida o puerta. Por sí misma tiene la siguiente tabla de verdad:
Tabla de verdad
Entrada A entrada B salida Q
0            0              1
0            1              0
1            0              0
1            1              0

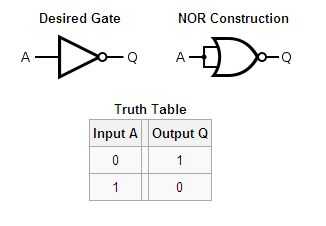

NI COMO NO
Esto se hace uniendo las entradas de una puerta NOR. Como una puerta NOR es equivalente a una puerta OR lo que no cancela, esto automáticamente ve a la parte "O" de la puerta NOR, eliminarlo de una consideración y dejando sólo la parte no.
en la fig n º 2

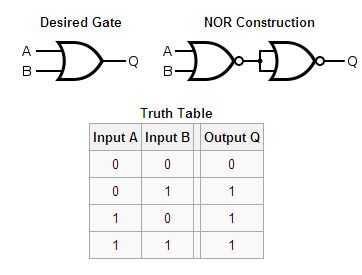

NI COMO O
O puerta es simplemente una puerta NOR seguida por una puerta no.
Fig 3

NI AS Y
Una puerta y da una 1 salida cuando ambas entradas son 1; una puerta NOR da una salida de 1 solamente cuando ambas entradas son 0. Por lo tanto, una puerta y se hace invirtiendo las entradas a una compuerta NOR.
Fig 4

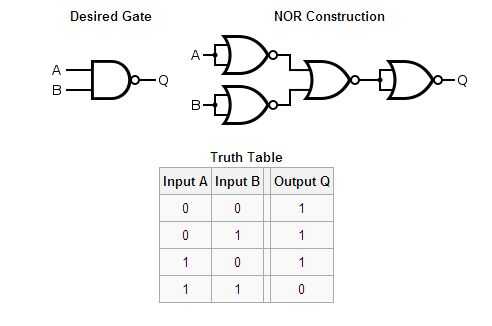

NI COMO NAND
Una puerta del NAND se realiza mediante una puerta y en serie con una puerta que no.
Fig 5

NI COMO XOR
Una puerta XOR se hace conectando la salida de 3 puertas NOR (conectado como una puerta y) y la salida de una compuerta NOR a las respectivas entradas de una puerta NOR. Esto expresa la fomula lógica (A y B), ni (A ni B). Esta construcción implica un retardo de propagación tres veces la de una sola puerta NOR.
Fig 6

NI COMO XNOR
Una puerta de XNOR se puede construir de cuatro puertas ni implementar la expresión "(A NOR N) (B ni la N) donde N = A ni B". Esta construcción tiene una propagación la de una sola puerta NOR retrasar tres veces y utiliza más puertas.
Fig 7

para más detalles por favor ver el video

en video cómo la corriente puerta de forma...
en video cómo el flujo de corriente forma trastion bajo a alto y alto a baja transation

Gracias
