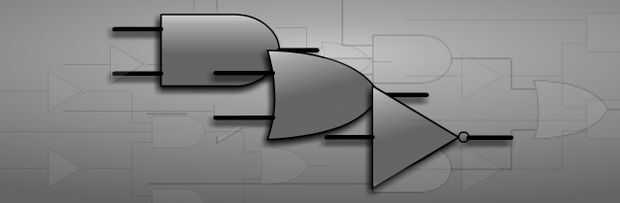

Circuitos y puertas lógicas simples

Las puertas lógicas son algunos de los bloques de edificio básicos de circuitos de lógica digital. En este Instructable hablamos sobre algunos de los más sencillos de estos dispositivos y ver algunas de las divertidas cosas que puedes hacer con ellos.

¿Cuáles son las puertas lógicas? Puertas lógicas tienen uno o más terminales de entrada y la tensión en estos terminales se traducen en entradas booleanas de 1 o 0. Típicamente un alto voltaje se lee como un 1 y un valor bajo como 0. Estas entradas puede venir de cualquier cosa, ya sea una batería, un sensor, algunos IC o incluso otra compuerta lógica. La puerta lógica también tiene una terminal de salida y la tensión en este terminal será alto o bajo dependiendo del tipo de puerta y las entradas que recibió. Puertas lógicas pueden ser ensartadas y combinados casi infinitamente y estas combinaciones pueden ser diseñados para tomar decisiones muy complejas basadas en cualquier número de variables.

Al final de este Instructable, habrá cubierto:

  1. Y las puertas
  2. O puertas
  3. NO puertas
  4. Síntesis de circuito lógico

Hay un circuito de 123Dcircuits que va con este Instructable aquí.

Usted necesitará el circuito para poder experimentar con el circuito como vamos un poco más adelante, pero si no puedes ser molestado su OK si sólo el botón simular y empezar la bifurcación.

Así que vamos a tener derecho a ella!
