Paso 4: El circuito

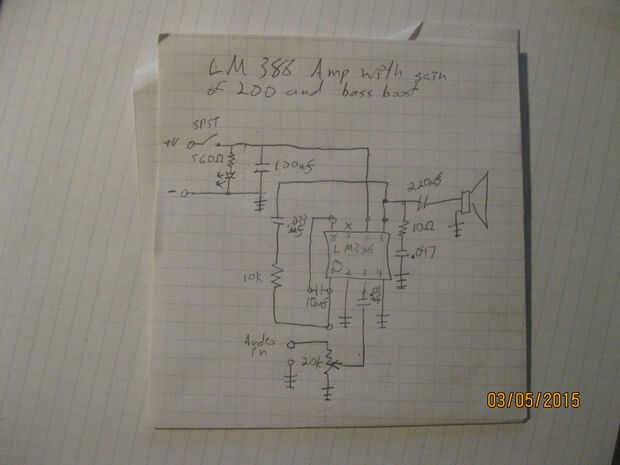

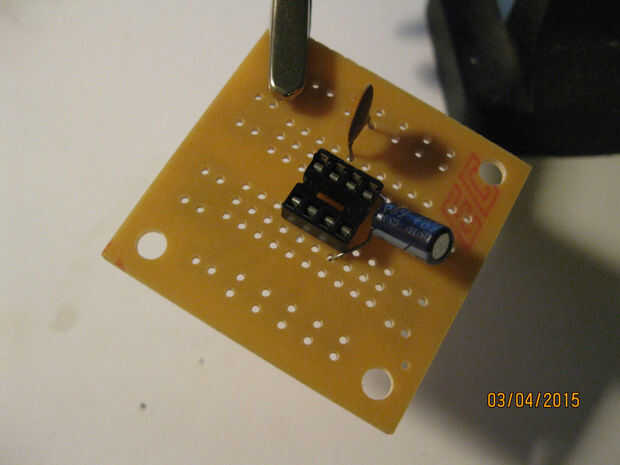

No voy a entrar en mucho detalle aquí como ha sido cubierta de un millón de veces. Esto era sobre todo de la datasheet LM386-un amplificador con una ganancia de 200 y un bucle de refuerzo de graves en la salida. Ver el esquema completo arriba.
Quería ser capaz de ejecutar dos señales independientes en el amplificador y sus volúmenes individuales de control. Esto es muy fácil, con un mezclador pasivo. Puede utilizar resistencias o diodos para coincidir con la atenuación de las dos señales. Lo he hecho millones de veces así que... sí.
Zumbó como un nido de avispas. No importa lo que hice el amplificador pequeño 386 no como mezcla pasiva. Traté de diodos y resistencias. He probado varios valores de los potes y agregar resistores de piso. Nada haría que el zumbido desaparece. Ahora probablemente podría haber averiguado lo eventual, pero me llevó loco, así que decidí ir con una sola entrada. Por supuesto, esto funcionó muy bien.

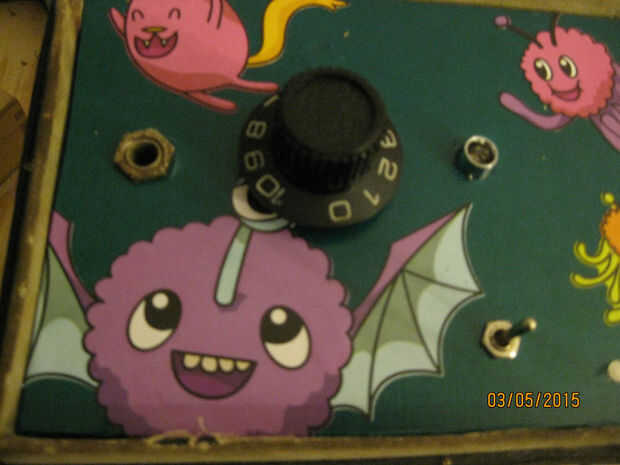

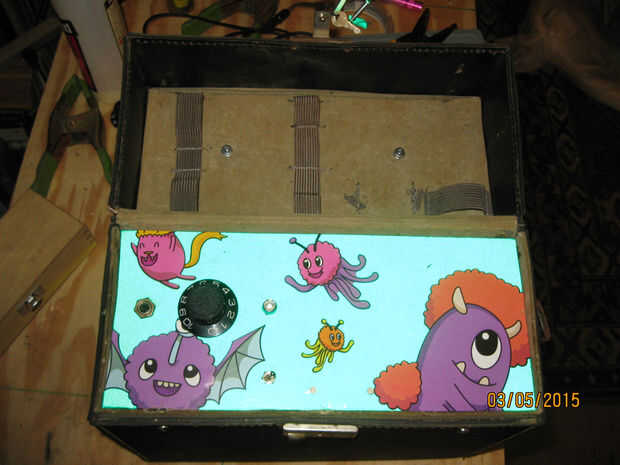

Ahora había dos agujeros más para ocuparse. Como he dicho antes-pegatinas hacer todo mejor. Tenía unas pegatinas monstruo frío a la izquierda así que cubrió los agujeros y el resto del panel de control con impresionantes monstruos y dio este amplificador es nombre-el Monstrocity!
He añadido un cable desde el interruptor de alimentación a través de una resistencia de 560 ohm a un lento cambio LED montado en un soporte de LED del color y después atado a tierra. Esto servirá como una luz indicadora de alimentación fresca.

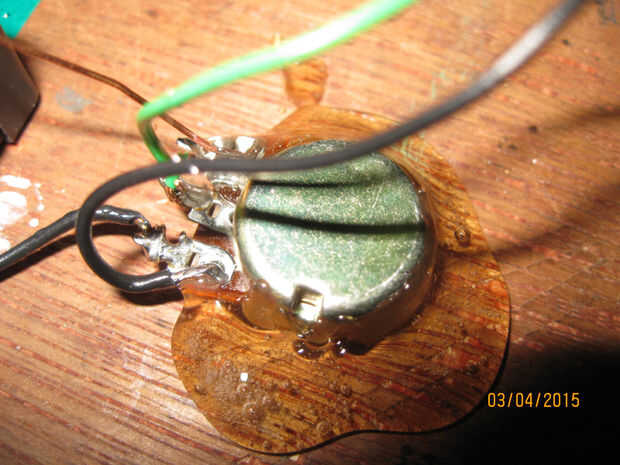

Con todo atado con alambre para arriba todo lo que tenía que hacer era asegurar el pote de volumen, añadir un botón, la batería y la roca hacia fuera. Puesto que la luan era demasiado gruesa para la tuerca atrapar los hilos de rosca en el eje del pot que decidí utilizar pegamento caliente para fijar el bote en su lugar. Déjelo secar y parece un gran trabajo. He instalado una batería y volver a montar el amplificador.
Parecía funcionar multa - hasta que me volví hacia arriba. De repente aullando como una bestia lastimada. Cuando me volví abajo cortar totalmente y de repente unos 1/4 de la forma de la parte inferior de la olla. ¿WTF? Abrí hacia arriba y parecía más cerca. Parece que algunos pegamento caliente había fluyó en pequeños huecos en los bordes de la olla donde conoció el caso a la Junta. Que estaba haciendo cosas no agradables para el barrido de la olla en los extremos de su recorrido. %$#
He quitado el bote y desoldar las conexiones. Usé un cincel de pala pequeña para quitar algo de madera de alrededor del agujero para que el bote sentaba un poco leve más plano. Esto me dio suficiente espacio para obtener una arandela y una tuerca en el eje de la olla y apriete hacia abajo. Soldamos las conexiones a la nueva maceta y lo intentó de nuevo.
¡ Un éxito! Era el orgulloso nuevo propietario de una impresionante mirada práctica portable amp/retro boombox.
Tiempo de enchufe Lapful de chatarra y tienen un go!
