Un divertido DIY-amplificador Monstrocity-el órgano donante proyecto parte 3 (3 / 5 paso)

Paso 3: Construcción del Panel

Ahora llegó el momento de hacer el panel de control. Esto era simple una obra de luan para ir en la apertura de la parte inferior de la caja para proteger los altavoces y mantener los controles. ¿Mida dos veces y corte una vez, a la derecha?

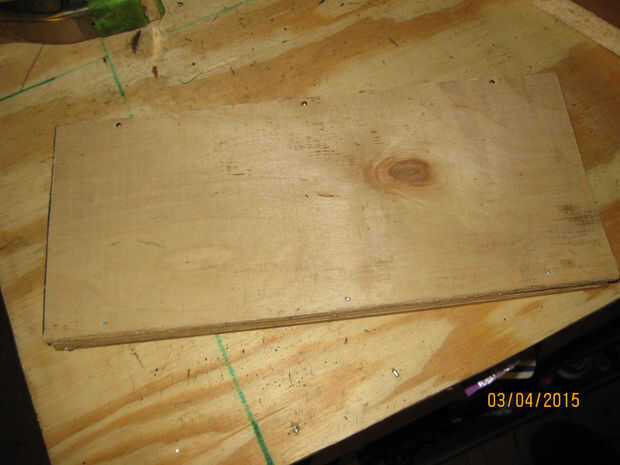

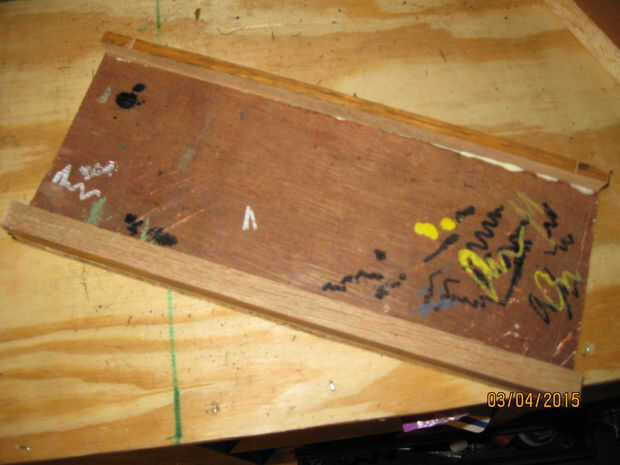

Corté otro trozo de luan para caber la abertura de la caja. Desde el espaciador de madera cabe tan bien en la brecha entre la caja y la rejilla decidí poner hasta el borde del panel de control para mantener en su lugar. Os adjunto otra tira de madera a lo largo de la orilla opuesta del panel. Montar este borde con dos tornillos desde el exterior de la caja.

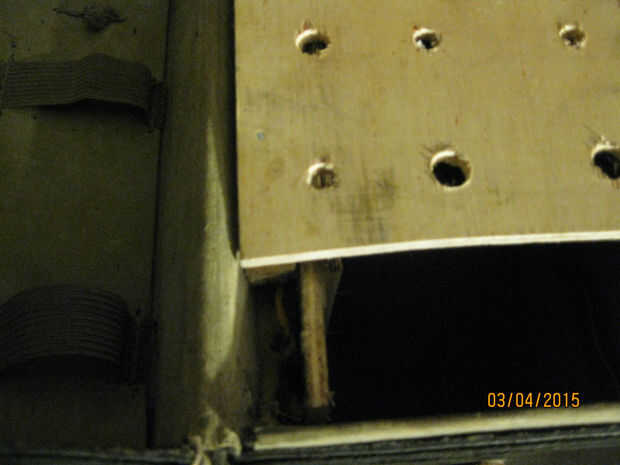

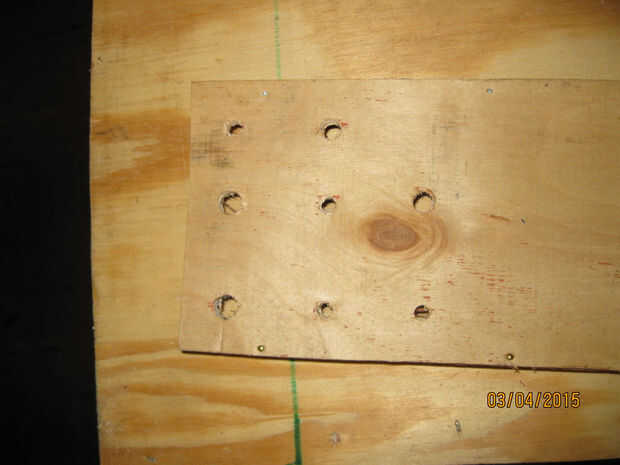

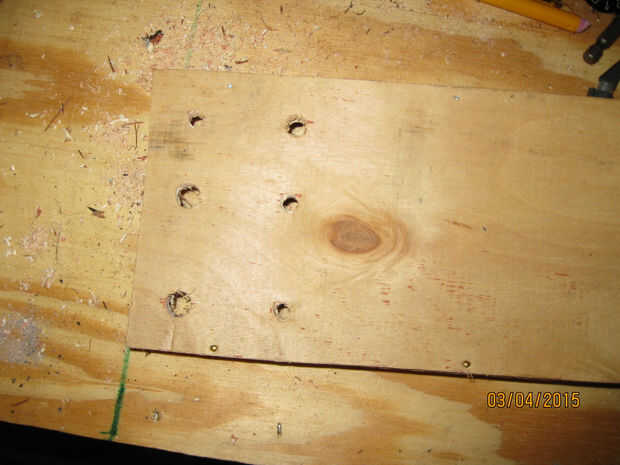

Después las tiras fueron Unidas perforé los agujeros para montar los controles. Necesitaba un interruptor, un LED indicador, dos enchufes y dos potes de control de volumen. Me puso los controles y había perforado los agujeros de tamaño adecuado. Cuando me deslicé el panel de control en el lugar me di cuenta del error de mis caminos. El labio en el ensamblaje de la rejilla que sujeta la tira de madera separador tapaba los agujeros para el LED y el interruptor de encendido. Arghhh!

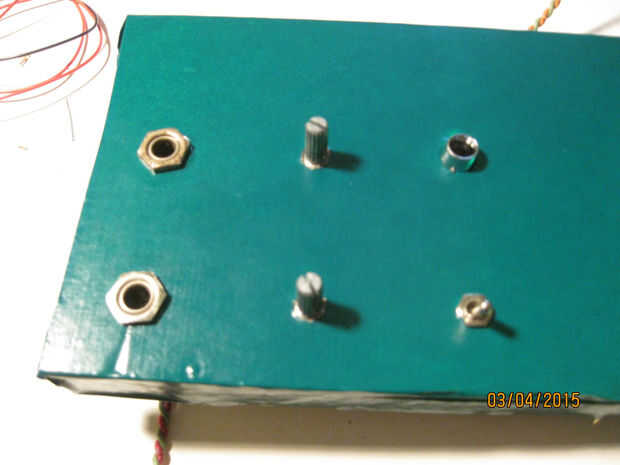

No que grande de un acuerdo ya que estaba planeando cubrir el panel entero con la película de muestra reflexiva de 3M, pero los agujeros todavía mostraría a través. Bueno, a pensar en algo. Había cubierto el panel con la película reflexiva e instalé el potes, jacks, interruptor y LED titular. Desafortunadamente, la luan era un poco demasiado espeso para las tuercas y arandelas para caber en los potes de volumen. Dejé sueltos para ahora hacer el cableado del circuito de amplificador más fácil.
