(Nota: se trata de una introducción y una descripción del desmontaje del órgano. Vea el Recyclone Amp rotatorio y el Blacklord sintetizador para proyectos utilizando estas piezas).

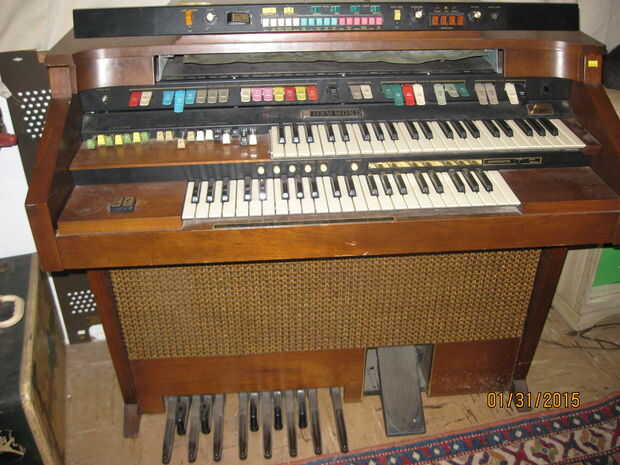

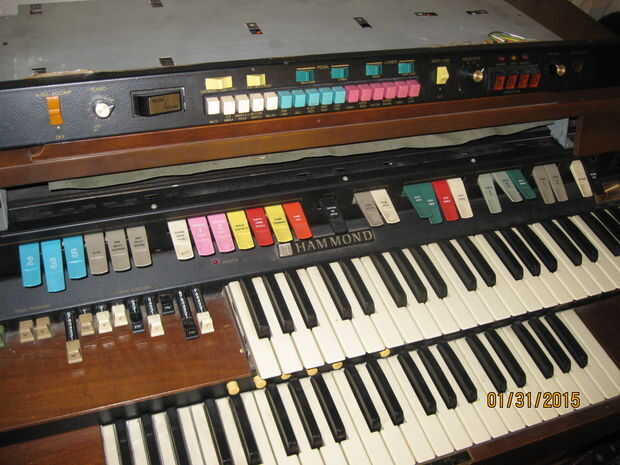

Cuando Gordy, mi amigo/equipo scout/acaparamiento a enabler, llamó y me preguntó si quería un viejo órgano de Hammond que salté sobre ella. Gordy es una de las mejores personas que conozco. El hecho de que mi esposa le gusta pese a que él me trae un suministro constante de basura roto es evidencia de lo impresionante es. Cuando él la dejó y hombre-manejamos la bestia en la casa le di un rápido e. Fue a mediados de los años 70 'granny órgano' con dos teclados, pedales bajos, una sección rítmica y un altavoz giratorio Leslie. Siguiente que enchufé a escuchar lo que tenía. Lo primero que oí fue el crujido de malas conexiones y el roncar del altavoz de Leslie no lubricado. Las claves funcionaron bien y los sonidos de órgano eran adecuados, pero nada especial. Esto no era un clásico órgano de Hammond tono rueda, fue uno de sus principios instrumentos de estado sólido, carece de la versatilidad y fidelidad de un teclado moderno y la calidez indescriptible de un clásico. Por último, he intentado la unidad de ritmo y me derribó! Tenía 16 ritmos preestablecidos con cuatro variaciones cada uno, para un total de 64 golpes diferentes. Puede jugarse individualmente o podrían jugar las cuatro variaciones en la sucesión con un secuenciador rudimentario. Los sonidos de batería se cayeron en algún lugar entre un rey de ritmo clásico de Maestro y un Roland TR-77-muy analógica y absolutamente hermoso! OK, ahora tenía mi atención.
Aparte el logo de Hammond y una insignia de 'Animación por Leslie' no había ninguna designación modelo obvio. Después de una búsqueda en Google por el número de serie que me di cuenta de tenía un Hammond Aurora 8200 con una sección de ritmo analógicas 64 Auto Vari. Una verificación rápida del valor general confirmó mis sospechas - un típico < puntuación de tienda de segunda mano de $50. A continuación hice una búsqueda para 64 Auto-Vari y cosas se pusieron raras. Esta máquina de tambor vino en dos versiones - una unidad integrada y una unidad de accesorio independiente. Un rápido golpe en eBay demostrada la versión accesorios van desde $250 y encima. Excavación adicional reveló que la unidad incorporada que realmente había más características. Tenía entradas para el bombo y caja sonidos de los teclados, una salida para un arpegiador de disparador y un comienzo de sincronizados de entrada. Esto era una máquina de tambor análogo inmensamente hackeable esperando por mí para que sea impresionante.
¿Qué haces cuando tienes una máquina de tambor que suena impresionante en un órgano que suena cutre? Si era un mejor instrumento de calidad sería digno de restaurar, pero esto es una tarea importante. El órgano entero tiene que desmontar, limpiar y volver juntos. Cada paso debe ser documentado y las partes deben mantenerse organizado. No es una tarea de tomarse ligeramente-que es mucho más trabajo que crees y renunciar a muchas personas. Este órgano no valía la pena el tiempo que llevaría hacerlo sonar limpio. En este caso la única opción es quitar el tambor de la máquina e instalar en un gabinete de encargo.

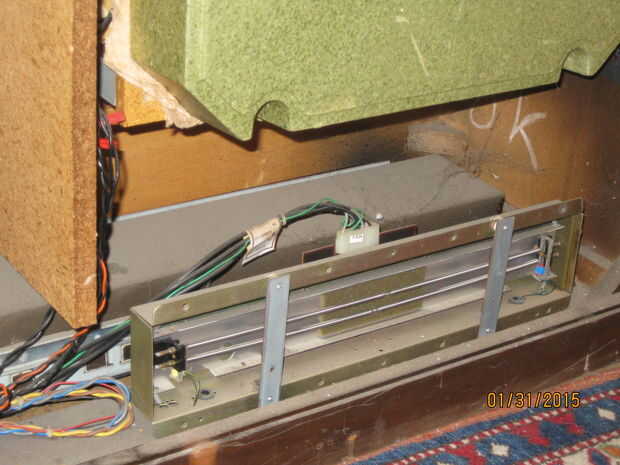

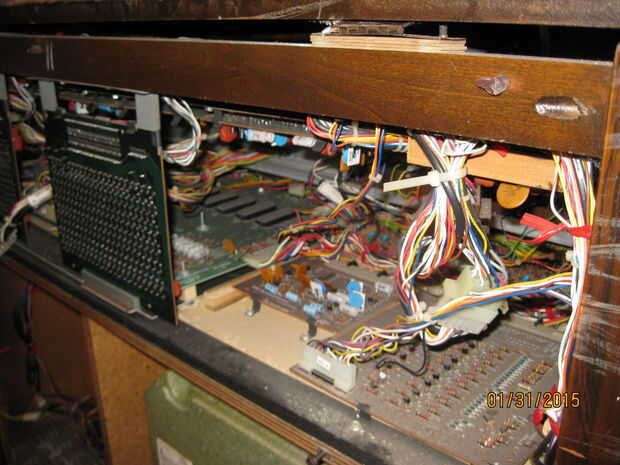

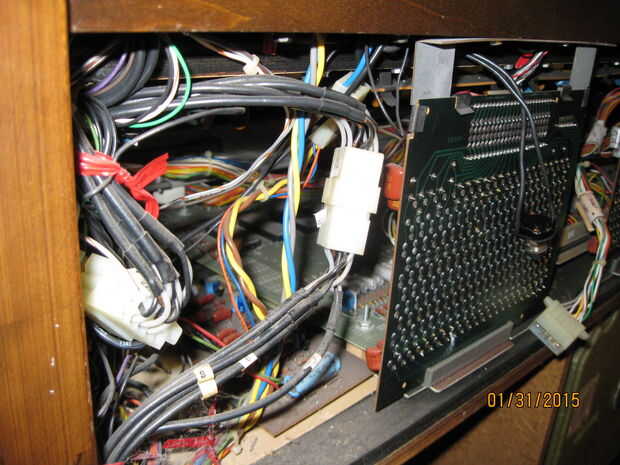

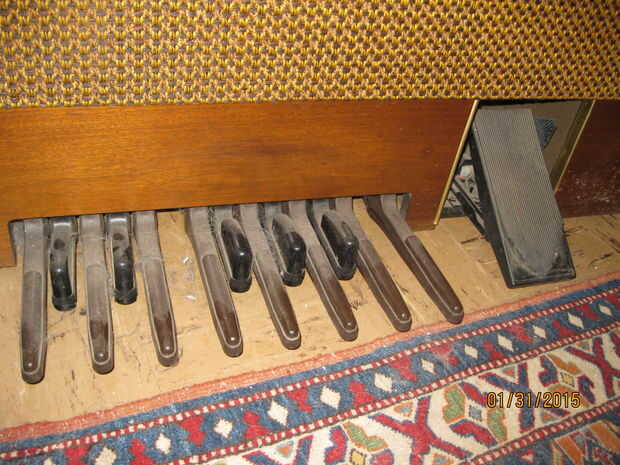

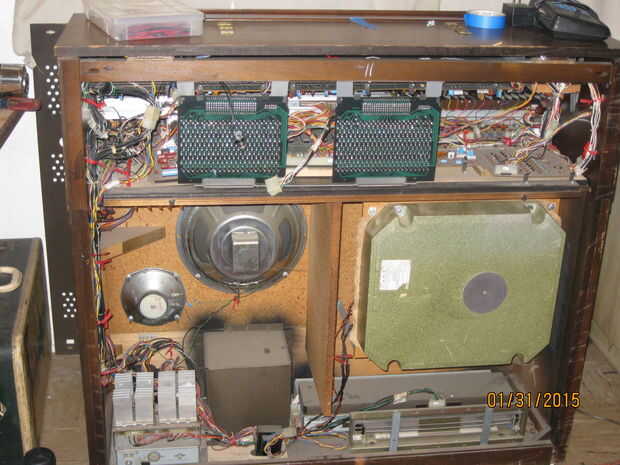

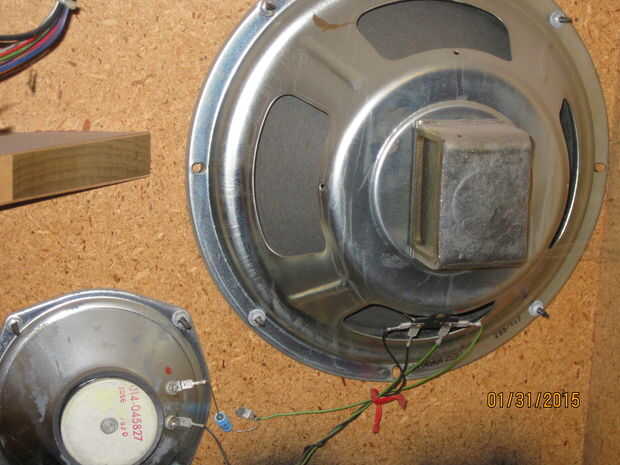

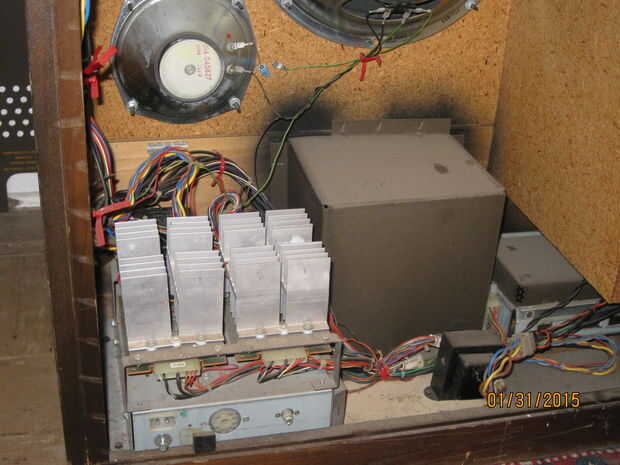

Ahora estaba atascado con un sonido mediocre órgano sin un fresco sonido de ritmos. Fue inútil y en el camino, pero antes de pudiera acarrear iba a tira de piezas útiles. Tenía un altavoz giratorio Leslie, un amplificador, altavoces, pedales de bajo, un pedal de volumen, dos teclados, un montón de interruptores frescos, un tanque de reverb del resorte y un montón de placas de circuito con toneladas de componentes de vieja escuela impresionantes. Aparte de la máquina de tambor, también podría construir un amplificador de altavoz rotatorio gabinete, un reverb de resorte, un lofi onda cuadrada FM bajo pedalera y quién sabe qué más.
¿Por qué empezar desde cero cuando hay una internet llena de proyectos para aprender de y ideas para pedir prestado? Pensé que alguien debe han hecho algunas de estas cosas ya me golpeó Instructables y 'Auto-Vari' ha buscado pero no había nada. Hmm... He intentado 'órgano reciclado', órgano Leslie, altavoz rotatorio ' 'bajo pedales' y nada encontró. Yo sabía lo que tenía que hacer.
Este Instructable documentar el desmontaje de mi órgano y resaltar las partes útiles y componentes. También ligar a cualquier proyecto posterior usando estas piezas y subconjuntos. Mientras esto se centrará en el Hammond Aurora 8200, muchas de las piezas y técnicas son aplicables a una variedad de marcas y modelos.
Use el sentido común. Asegúrese de que el órgano esté desconectado antes de abrir o desmontarlo. Lleve guantes al manipular cosas afiladas, gafas de seguridad cuando se trabaja con cosas shattery y un respirador cuando trabaje con cosas fumey. Sólo tienes un cuerpo y a obtener puntos extra al final si lo mantienes en una sola pieza y en funcionamiento. Proceda bajo su propio riesgo-no me culpes si usted intenta desmontar un órgano y mutila o mata. Órganos pueden ser ornery. Ninguna parte de la órgano eléctrico es absolutamente comestible, nunca, no importa cuántos ' R en el mes. (El órgano es comestible, sin embargo y es absolutamente delicioso, que llevó a su casi extinción y obligó a los miembros restantes pasados de la especie a buscar protección en las iglesias.)
