Paso 2: Montar el altavoz
OK así lo admito... Tengo un poco más de celo. Y es que el altavoz de seis pulgadas con el enorme imán parecía tan genial. Bueno... vivir y aprender.

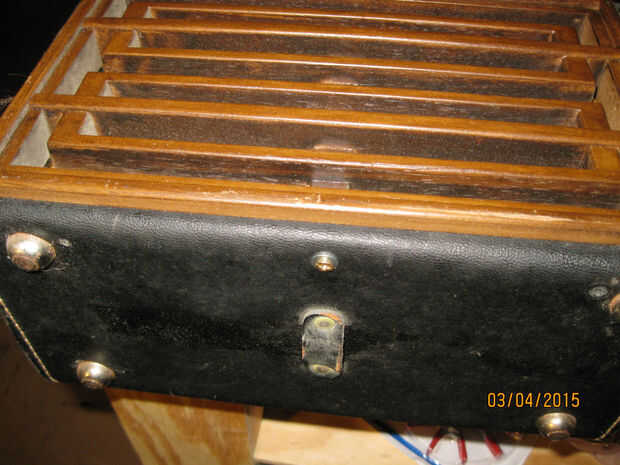

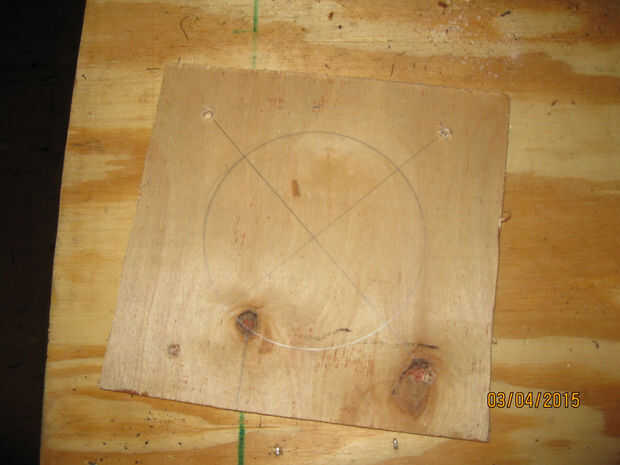

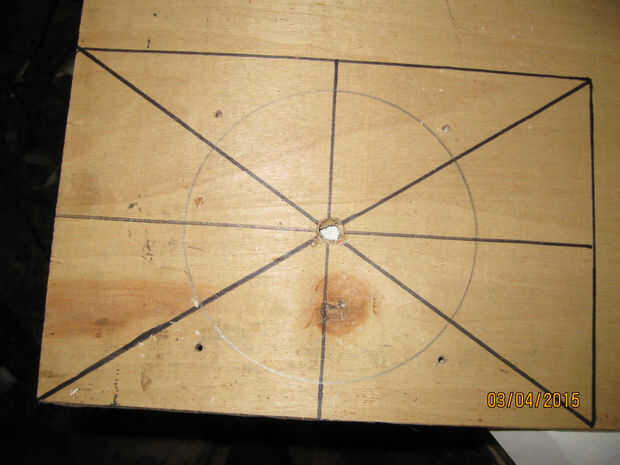

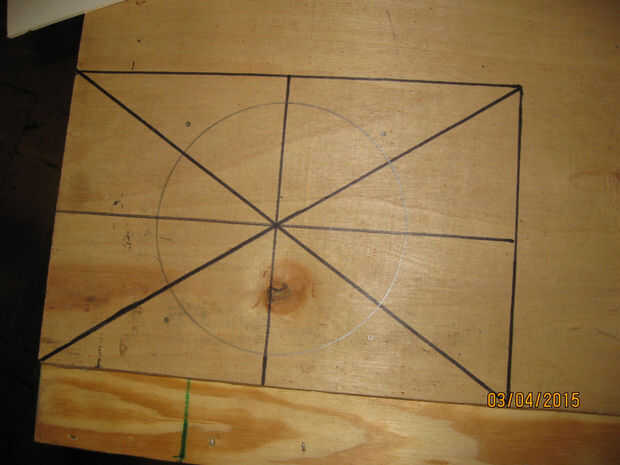

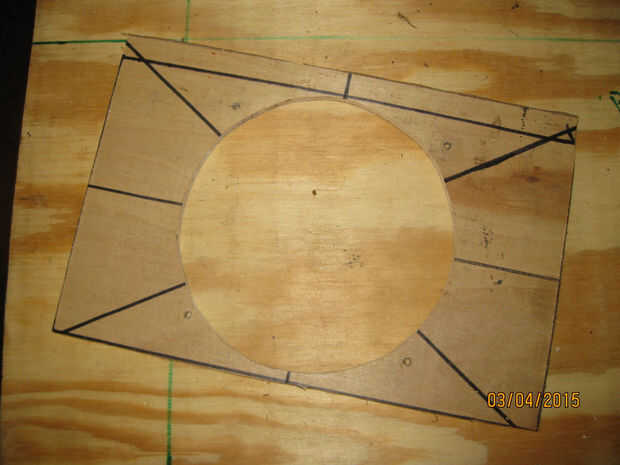

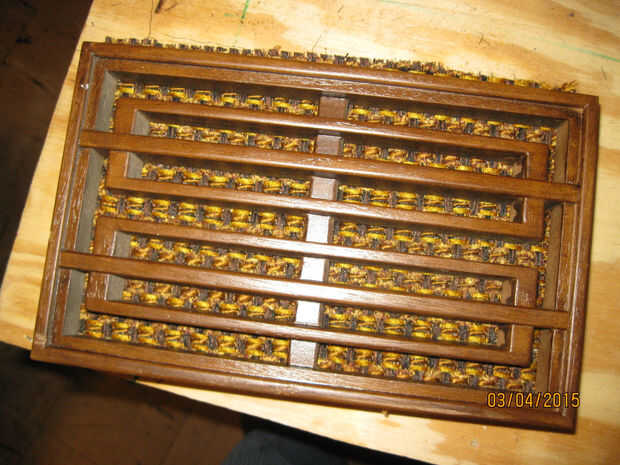

Utilicé un trozo de Luan para hacer una placa para montar el altavoz en la rejilla. La idea original era montar la rejilla en el agujero, agregar un espaciador de madera en el interior de la caja y atornille la placa del altavoz a la parrilla, todo en su lugar de maceración. Me trazó la parte trasera de la parrilla ligeramente más grande que su tamaño real y había determinado el centro. I utiliza un compás para dibujar un círculo para el altavoz y había marcado de los orificios de montaje. He perforado y corte la placa. También corté un trozo de rejilla de tweed de ropa desde la pieza me recuperé del órgano para poner entre la parrilla y las bocinas.

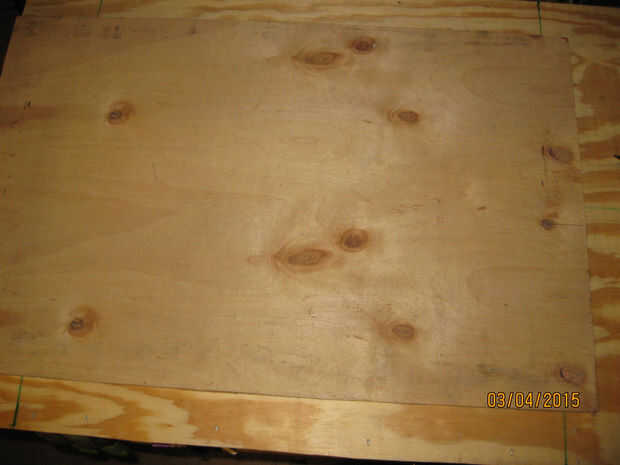

Como estaba tratando de averiguar cómo montar todo lo que se hizo evidente que este enfoque no iba a funcionar porque no había suficiente espacio dentro de la caja para permitir que los tornillos de montaje a apretarse con el altavoz en su sitio. La siguiente opción fue cortar la placa altavoz hasta el mismo tamaño que la rejilla con un poco de un labio en la parte superior. Esto me permitiría reunir el conjunto de la rejilla entera, deslice por el agujero y fíjela.

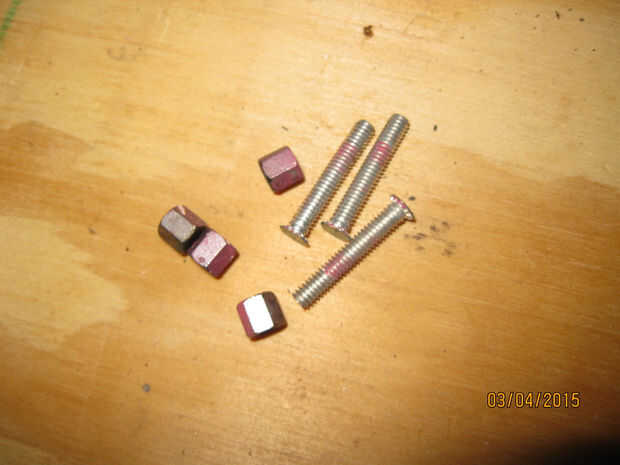

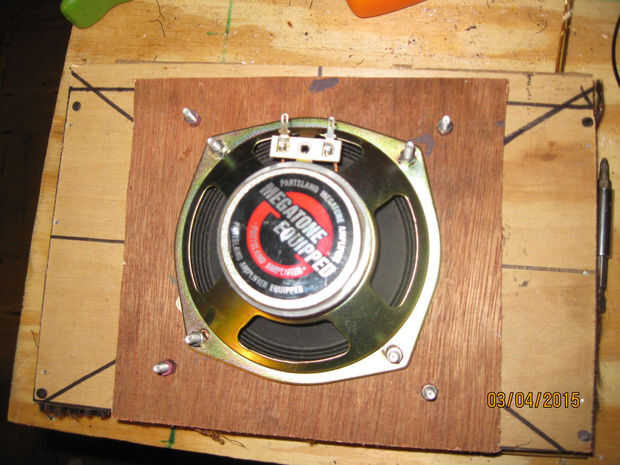

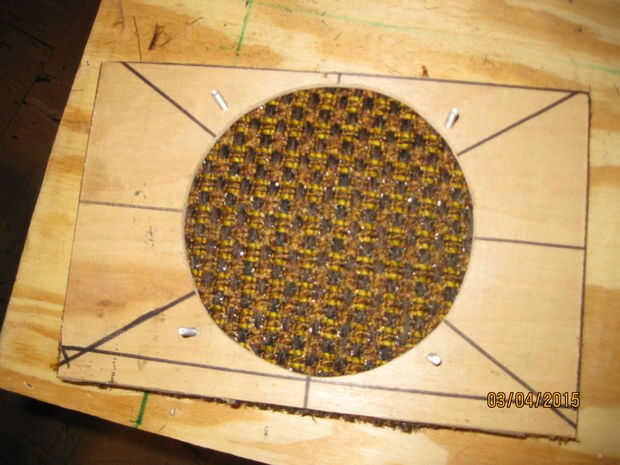

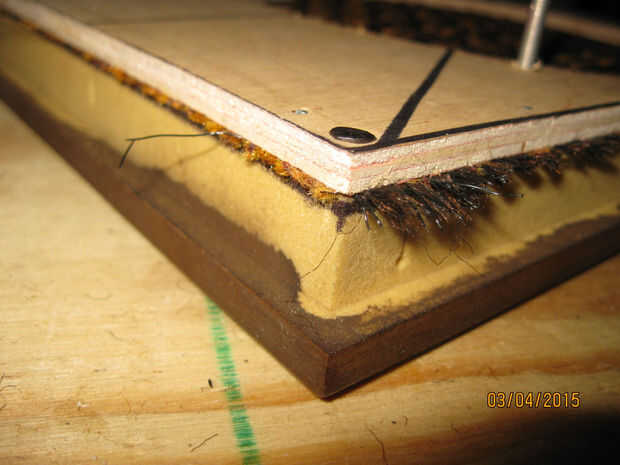

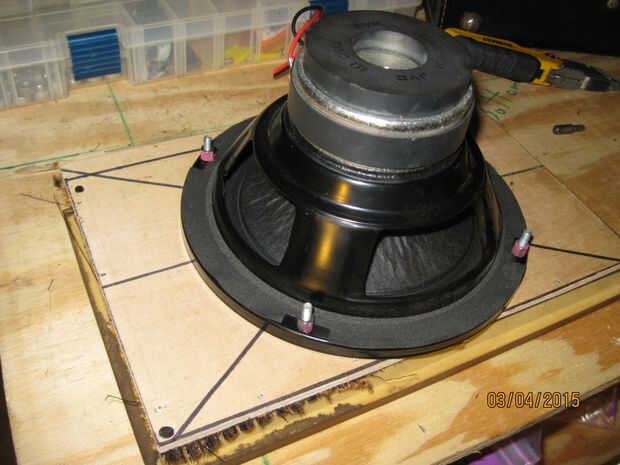

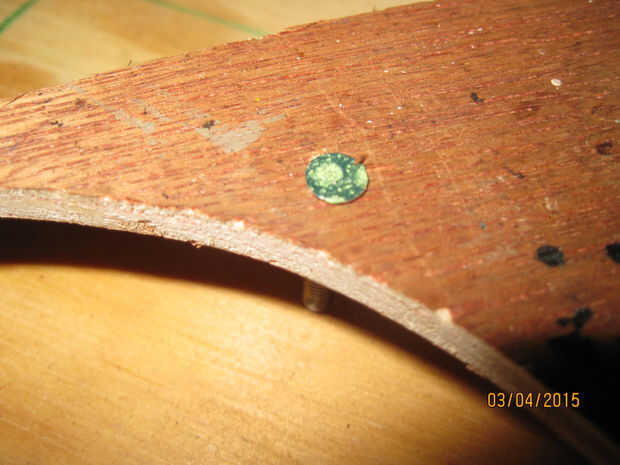

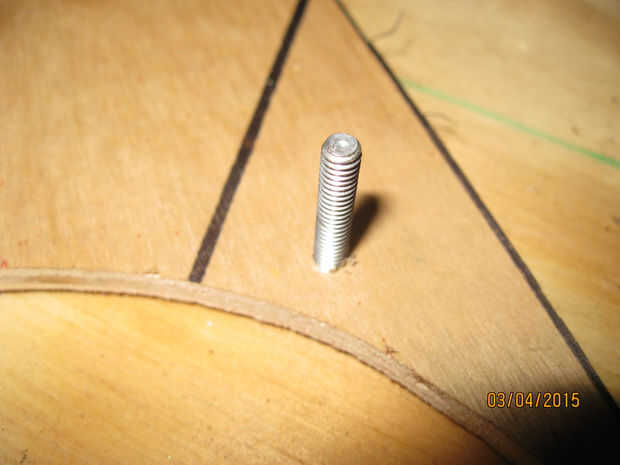

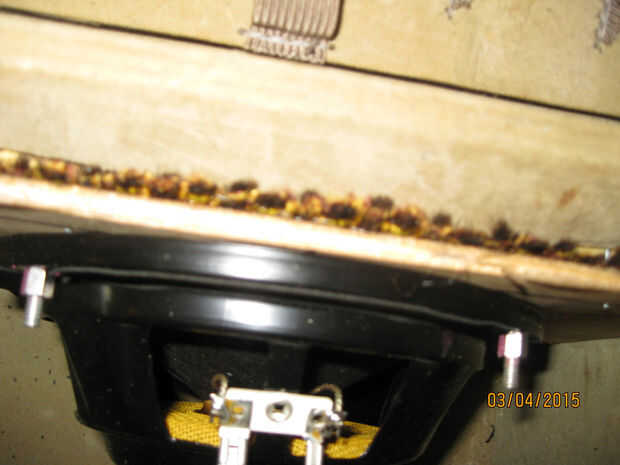

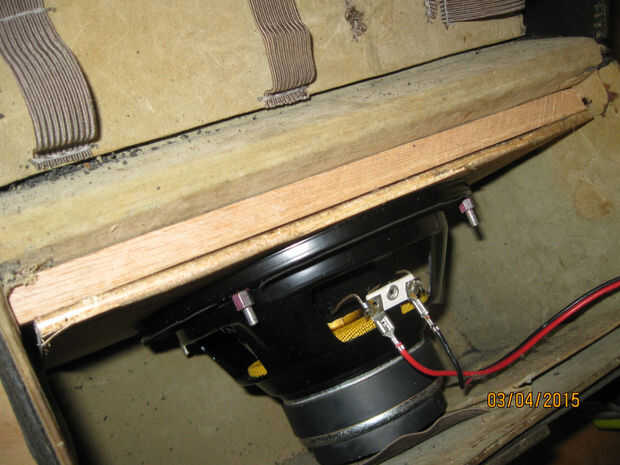

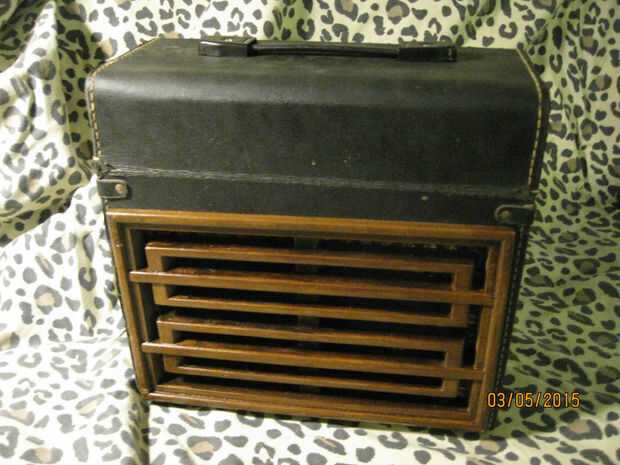

He utilizado clavos para fijar la placa del altavoz a la rejilla con el paño intercalado entre y algunos reciclados hardware para montar el altavoz a la placa del altavoz. Me deslicé el sandwich rejilla y altavoz a través del orificio en el caso. El labio en la parte superior del ensamblaje de la rejilla llevó a cabo en el lugar libremente. Un espaciador de madera se utilizará a la cuña en la brecha y un tornillo en la parte inferior todo lo sostenga en su lugar. Corté un deflector triangular para cubrir y proteger el altavoz dentro de la caja.
El siguiente paso en mi proceso fue construir el circuito y lo instalamos. Yo he construido unos 386 amperios antes y son bastante sencillo así que no preveo ningún problema. Bueno... el problema era que el 386 no tenían energía suficiente para empujar el altavoz grande viejo había encajado en el caso de la cámara. Breadboarded varias soluciones y cada componente podía con otros valores y nada funcionó. Era demasiado débil. Terminé teniendo que cortar la placa de otro, más pequeño parlante para un altavoz de 4 1/2 pulgada y este montaje para el conjunto existente. Funcionó bastante bien pero es un paso extra que pude salte con un poco más de planificación. Mismo ocurre con la placa original de parlante y tener que cortar hacia abajo. Recuerde medir dos veces y corte una vez y siempre protoboard un prototipo antes de empezar las cosas de montaje.
Lección aprendida - lo haremos mejor en los próximos pasos, te lo prometo. vamos a construir el panel.
