¿Un adaptador universal de programación para el Atmel STK500 (2 / 3 paso)

Paso 2: poner junto

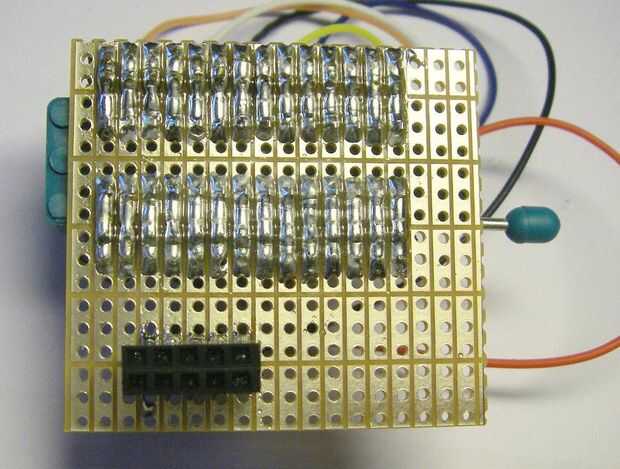

Cortar las tiras de cabecera pin femenino a las longitudes correspondientes. Soldadura luego tiras de la toma y el jefe del perno a la placa de circuito - Alinee el perno encabezado tiras a ambos lados de la toma.

Conectar cada pin del conector para el pasador (es) correspondiente de la cabecera de pin adyacente.

Finalmente soldar una tira de 5 x 2 pin encabezado a la parte superior de la placa, junto a la disposición del zócalo, pero sin rey cualquier conexión entre las dos zonas.

Tomar el segundo jefe del pin de 5 x 2, ligeramente doblar ligeramente hacia fuera los pernos de soldadura y soldadura de la parte inferior de la pcb en las conexiones de la cabecera de 5 x 2 en la parte superior.
