¿Un adaptador universal de programación para el Atmel STK500 (1 / 3 paso)

Paso 1: lo que usted necesita

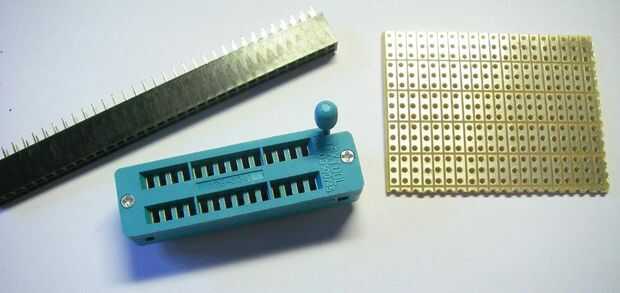

Todo lo que necesitas para construir usted mismo un adaptador que apoyará todo tipo de pines del controlador para tu ST500 es

-algunas piezas de prototipo pcb board
-algunos tira de la mujer encabezado conectores (simple o doble hilera)
-un zócalo para el controlador, preferiblemente un zócalo zif
-soldadura de alambre y un soldador

He usado una estrecha 28 pines DIP cero fuerza de inserción toma, similar a la famosa marca Textool, pero etiquetado como TFXTDOL. Para un zócalo de 28 pines necesita dos tiras largas de 28 pines de la cabecera de la mujer. Para la conexión a la cabecera ISP10PIN el STK500 necesita otro dos piezas de 5 x 2 contactos.
