¿Un adaptador universal de programación para el Atmel STK500 (3 / 3 paso)

Paso 3: usando

Todo lo que ahora tienes que hacer es buscar el pinout correcto del controlador que desea utilizar en el proyecto de su hoja de datos y hacer las conexiones necesarias con los cables de puente entre la ISP10PIN y los conectores de enchufe. Fácilmente puede vuelva a conectar el adaptador para el siguiente controlador ser utilizado en su próximo proyecto.

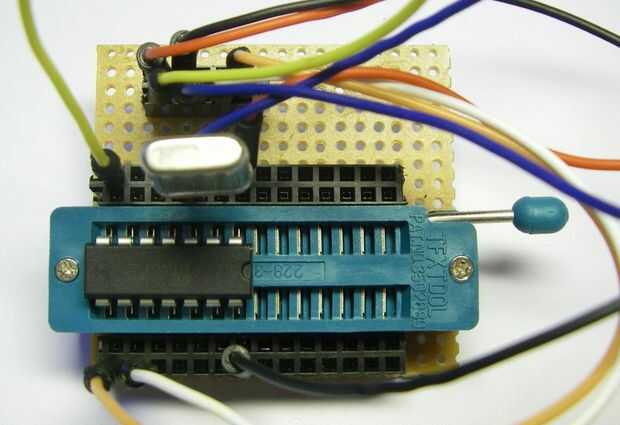

También puede agregar conexiones a un protoboard o a los LEDs e interruptores en el STK500 con cables puente de hombres y mujeres, y usted puede agregar componentes como cristales de cuarzo directamente junto al controlador. En el caso del cuarzo cristal va a ser difícil añadir los condensadores recomendados, por lo que su kilometraje puede variar - no esperes una funcionalidad perfecta. Alternativamente podría introducir el cuarzo en el zócalo el STK500 y uso de su oscilador incorporado y conecte un cable desde el puente OSCSEL a su adaptador.
