Cableado LCD paso a paso (modo de 4 bits) y ejemplos de programación para Arduino

esta instructable le chipset LCD pantalla guía al usuario paso a paso en cableado y programación de un HD44780 de Hitachi (o compatible) un Arduino, utilizando la librería LiquidCrystal. Se proporcionan ejemplos de programación para todas las llamadas de la biblioteca.

Lista de partes:

1 - Arduino (estoy usando un R3 de UNO aquí para la demostración)
2 - sin soldadura Breadboard

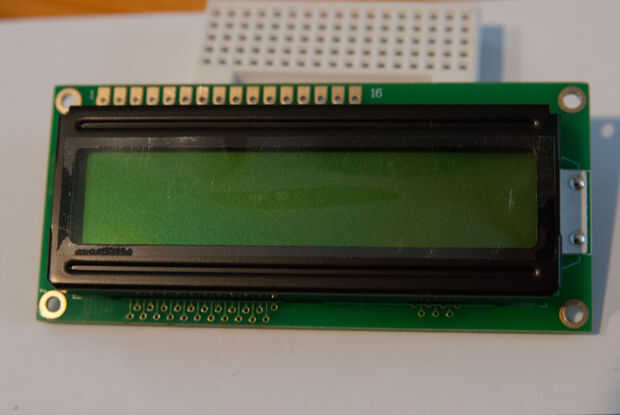

3 - un Hitachi HD44780 o compatible panel LCD

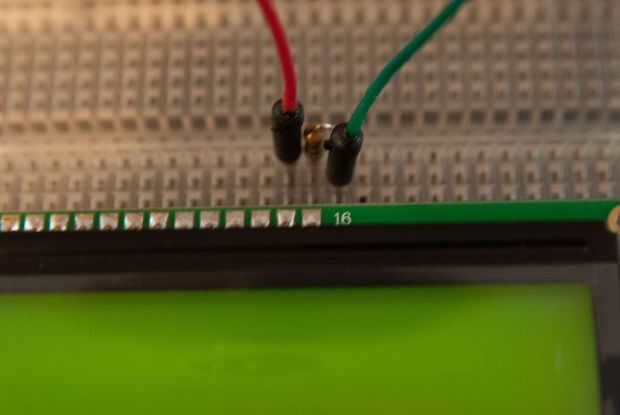

4 - la actual limitación de resistencia para la luz de fondo (10 Ohm)

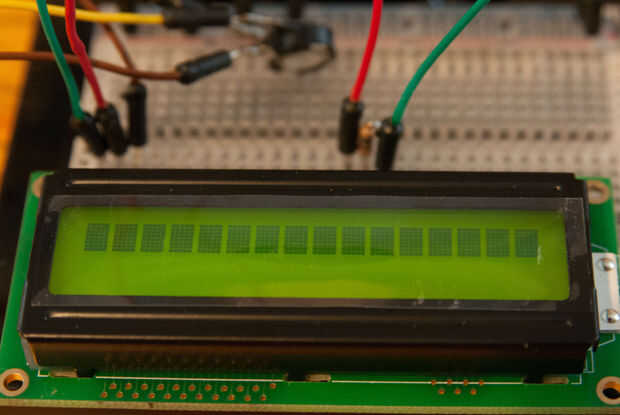

5 - 10 K trim pot el contraste

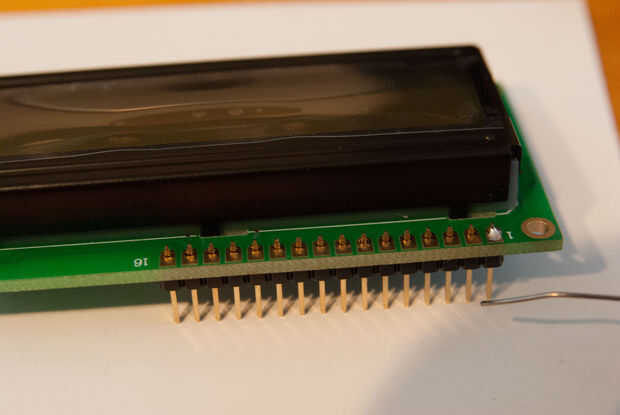

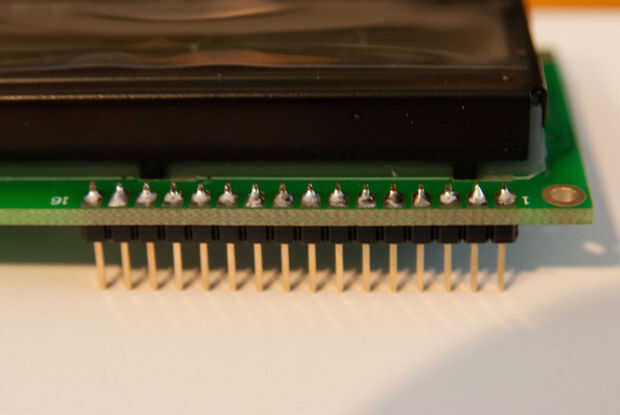

6 - 16 pines macho encabezados 0,01

Etiquetas: Lcd, Arduino, LiquidCrystal
