UGV (vehículo de tierra no tripulados) para la operación de rescate (3 / 7 paso)

Paso 3: Poner todo junto

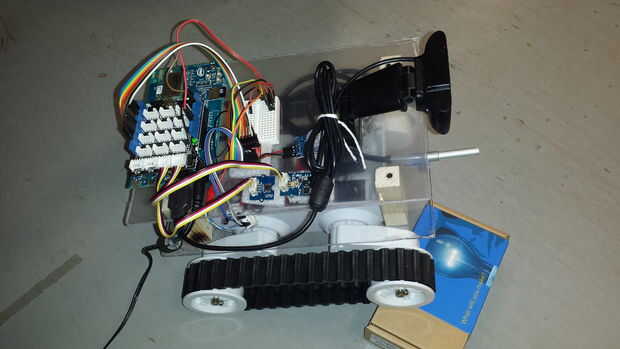

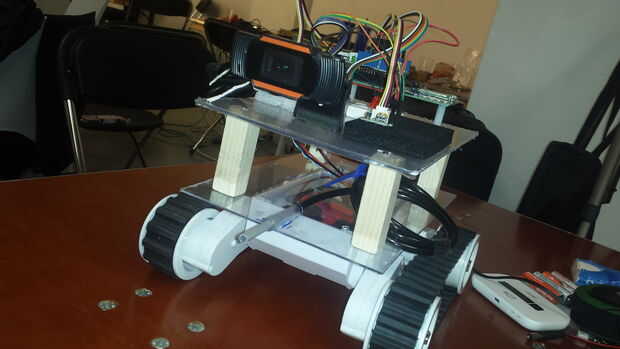

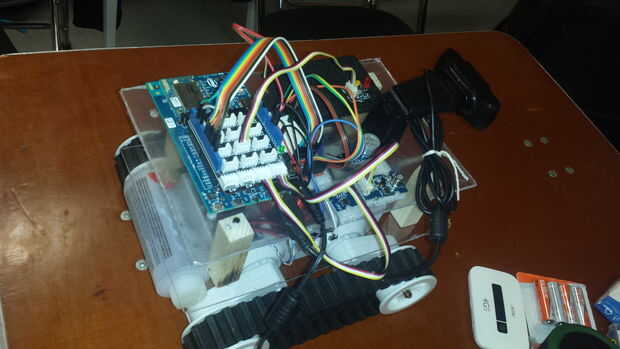

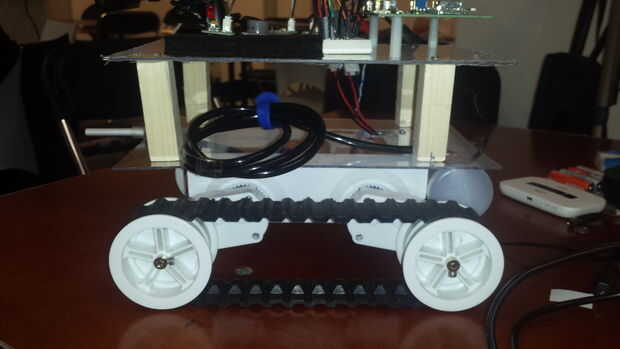

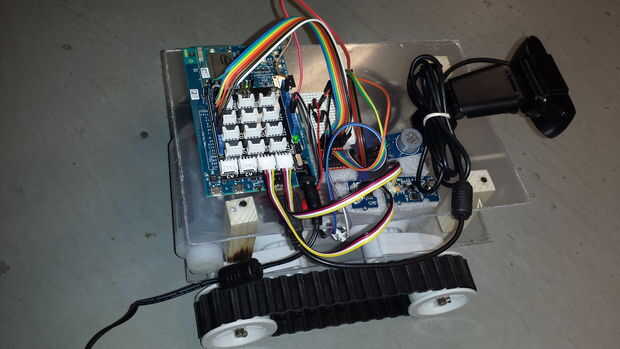

Ahora es el momento para armar cosas

No retire el conductor del Motor del escudo.

Conecte el sensor de calidad del aire en el sensor de temperatura y Puerto AO para el puerto A1 del escudo base. Conecte el sensor de gas extra a la A3 pin (pin de datos analógica) y vcc 5 V, GND al pin GND. Conecte la cámara USB al puerto USB y hacer algunos trabajo secreto. Estoy bromeando, sólo tiene que colocar el interruptor sw1 en cerca de puerto USB donde enchufar la Webcam. (interruptor sw1 en arduino breakout Junta donde está conectada la Edision de Intel). Este interruptor le permite apagar el tablero con 12 V de alimentación o fuente de alimentación batería de 9V. En este momento usted es incapaz de energía el tablero mediante puerto Usb. Recuerde ejecutar USB cámara requieren más energía. por lo tanto, debe utilizar alimentación externa para encender en el tablero de Edision.

Es demasiado fácil y disfrutar.

Como resultado de ello no tengo la instalación de la impresora 3D, mi Robot no es tan bonita.

NOTA: Por favor hacer todas esta cosas en su propio riesgo, yo no soy responsable de cualquier daño. Gracias por la comprensión.
