Tostador horno de reflujo de soldadura (BGA) (5 / 10 paso)

Paso 5: Alinear los componentes en el PCB.

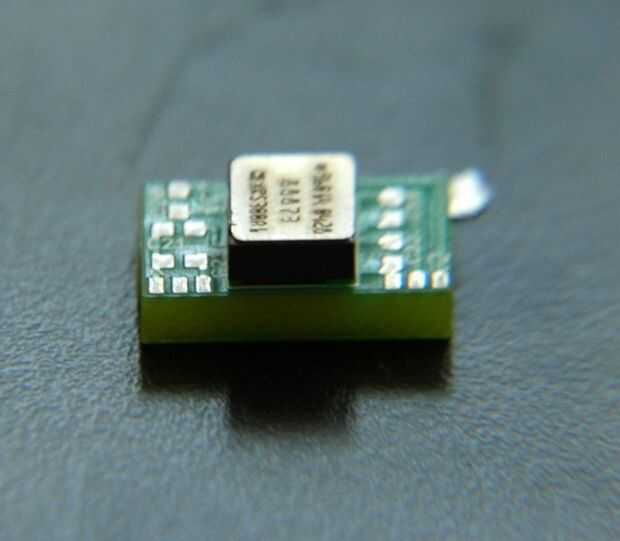

Colocar el PCB en la bandeja de horno, preferiblemente orientada por lo que puede mantener un ojo en ella a través de la ventana del horno. Precisamente Coloque el componente sobre la PCB con el contorno defendido seda para hacer la alineación. Usted no tiene que ser exactamente exacta ya que la soldadura de reflujo se retirar el componente en la alineación, pero debes tratar de llegarlo más cerca posible. Peor sería tener el componente de desplazamiento por más de la mitad de la cancha de bola espaciado que causaría el componente cambiar de puesto por un conjunto de cojines. Mal.
