Paso 4: La tablilla de anuncios
PENSAR PRIMERO
Antes de hacer cualquier cosa, tienen un pensar en el tamaño que desea que el proyecto ser. En esta versión, he utilizado LEDs de alta intensidad. tienen un ancho de haz de 10 grados, que significa que tenía que montar la plantilla unos 30mm de los LEDs para conseguir una iluminación uniforme. Si usted compra 'Flat Top' LED, entonces usted puede hacer el reloj mucho más fino.
MONTAJE de los LEDs
Decidí hacer la tablilla mediante un trozo de material de fibra de vidrio, con los LEDs montados en una serie de agujeros que agujeros. Se trata de un sistema de montaje diferente que la original, pero creo que es probablemente más accesible, ya que no depende de otro PCB caro. Los LEDs están soldados en la parte posterior de la Junta a un trozo de cable de cinta 26 manera que se termina con un conector IDC de 26 forma.
Puede utilizar un pedazo de madera contrachapada fina, o acrílico si quieres - utilizar cualquier material que puede que el establo de LEDs.
Lo que es (Hey que es un gran nombre para una revista :-)

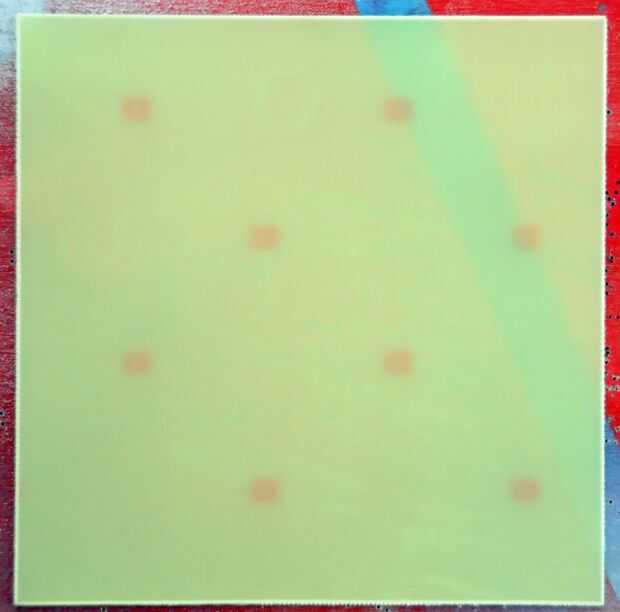

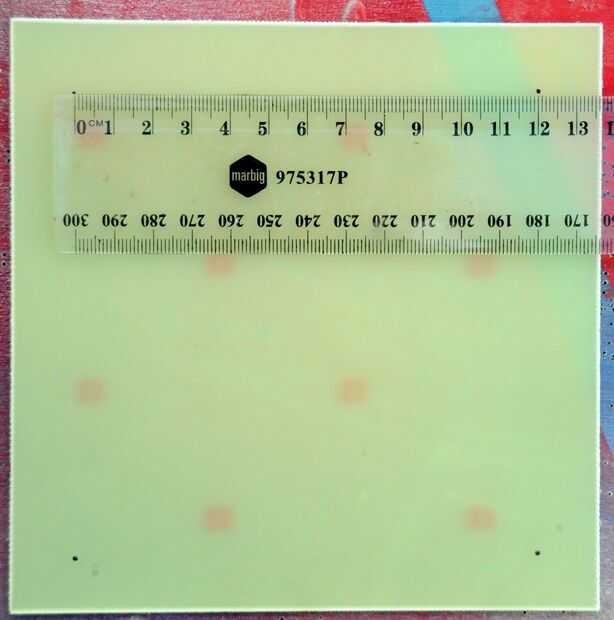

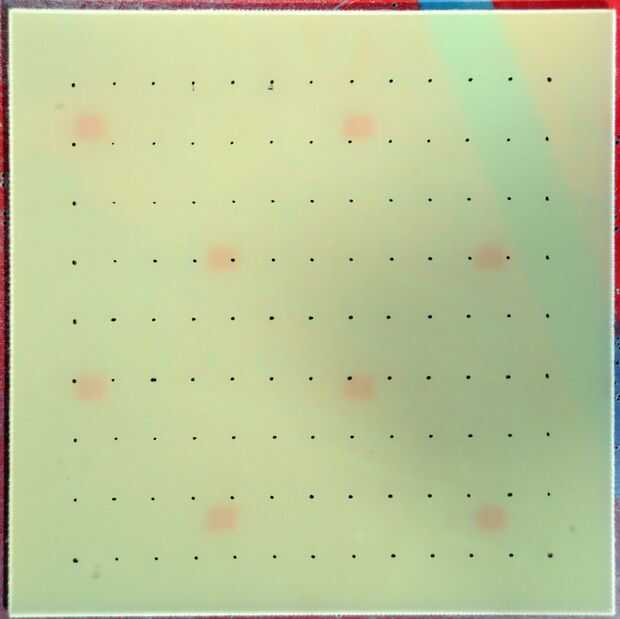

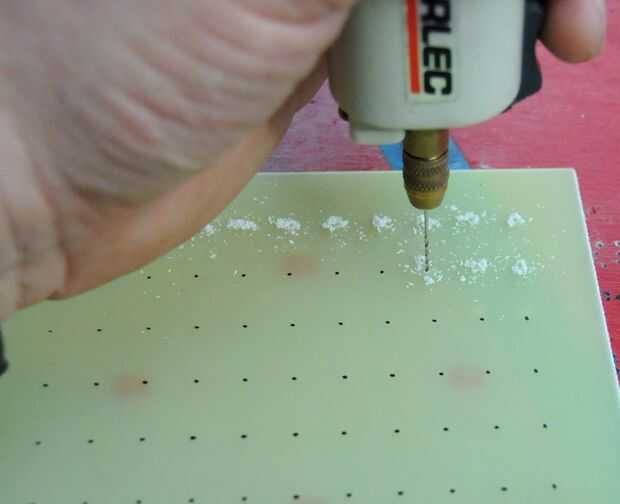

Empecé con un cuadrado de hoja de fibergless, sobre el cual me mide un cuadrado de 12cmx12cm. Que divide en una rejilla que era 13 puntos x 9 puntos (que resultaron con un espacio de 1 cm x 1.5 cm) y taladrar agujeros guía con una broca pequeña.

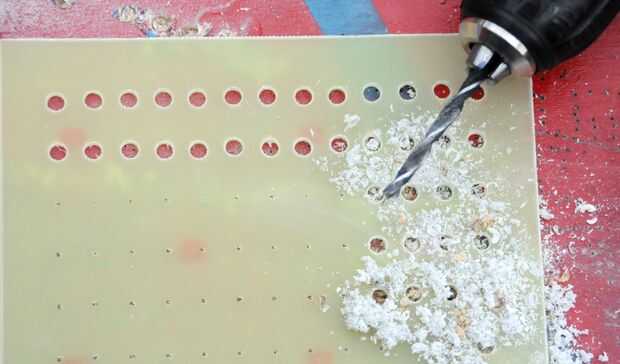

PERFORE LOS AGUJEROS

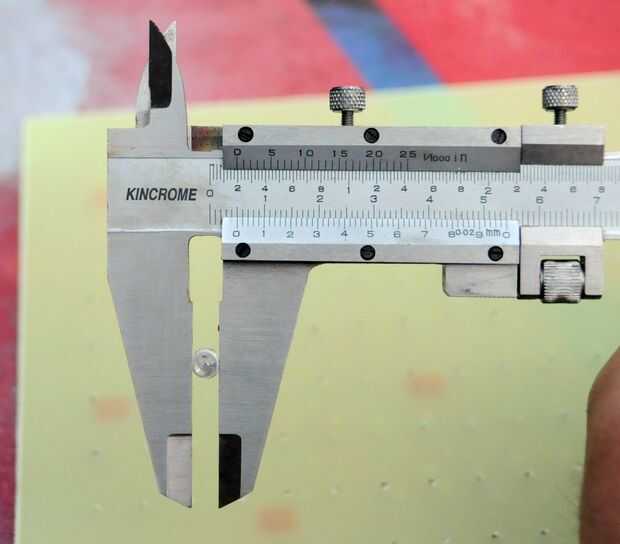

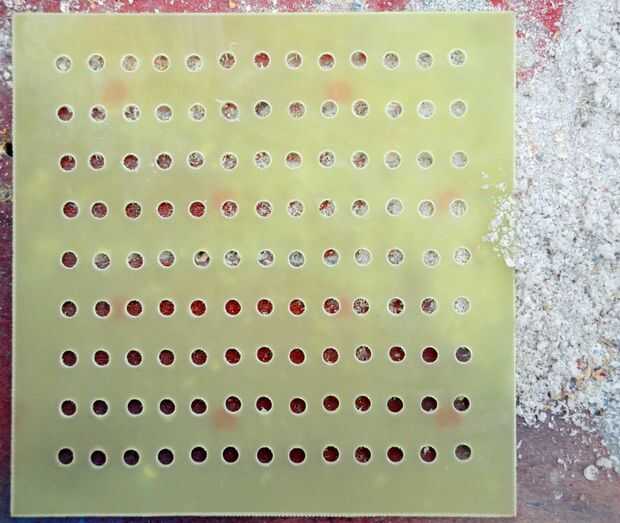

Luego medí los diodos y de hecho fueron 5mm de diámetro, así que perforé un montón de agujeros de 5mm... Antes de empezar la perforación, sabía que iba a ser un lío muy grande. Había material tablero por todas partes. Hice la perforación exterior y hecho que llevaba una máscara contra el polvo.
Muchos pequeños agujeros...

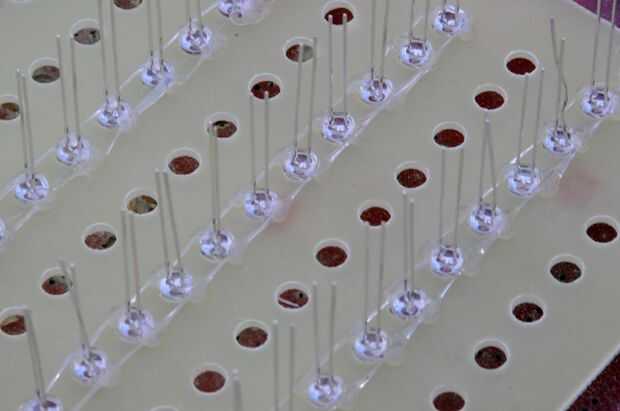

LED de montaje

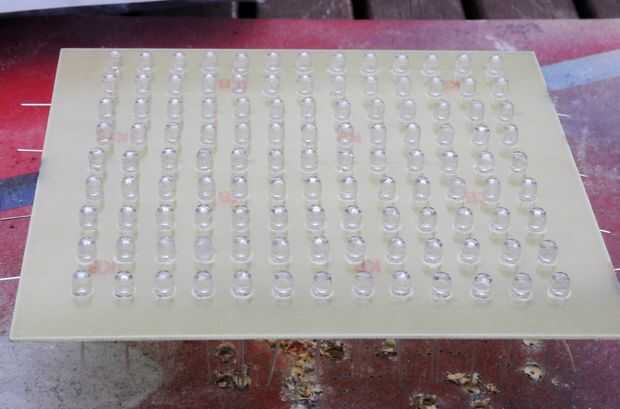

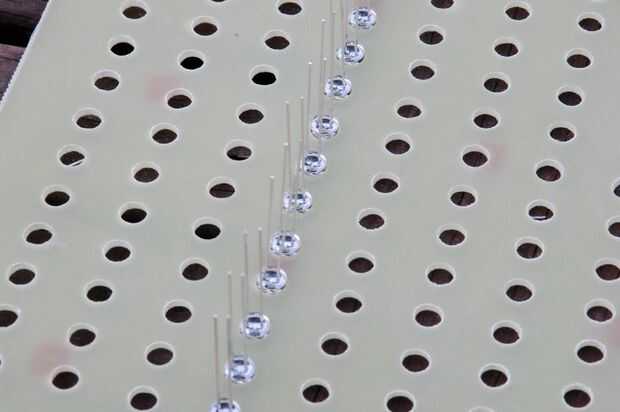

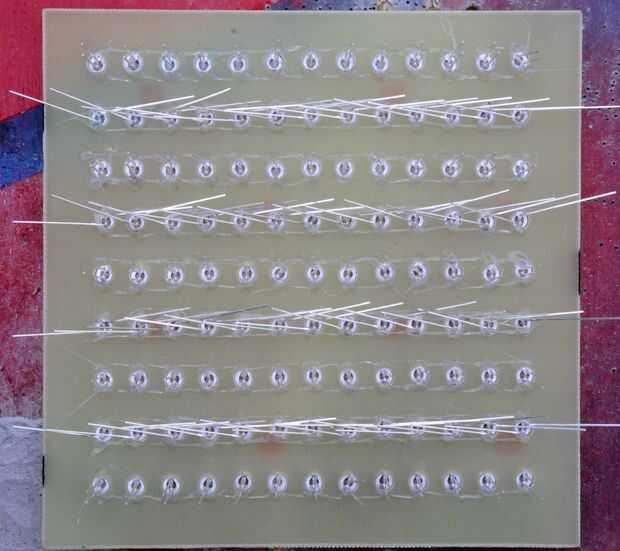

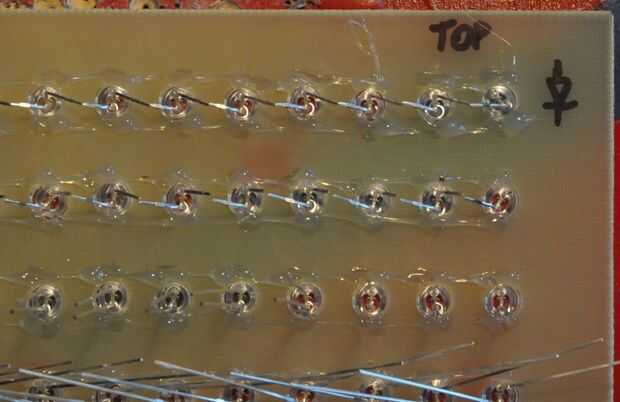

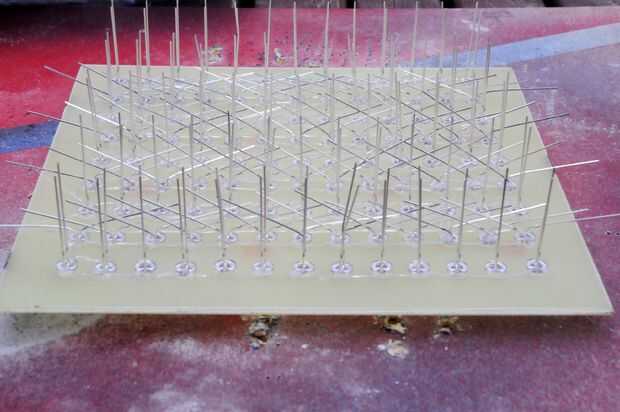

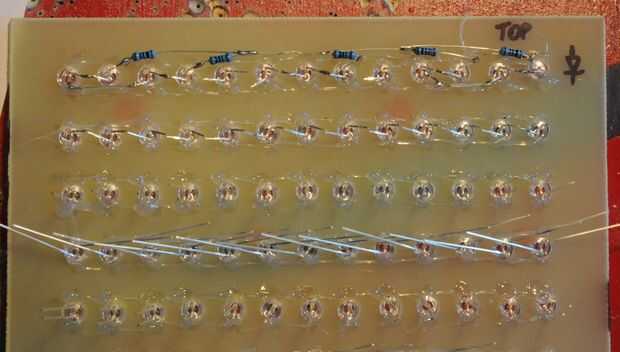

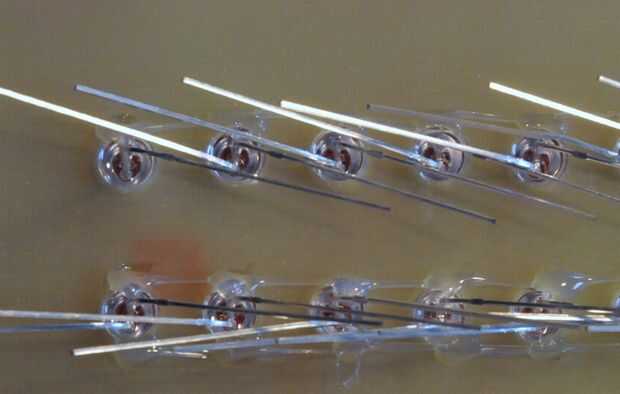

Una vez que se hizo, se deslizó cada uno en un agujero, teniendo cuidado de asegurarse de que estaban todas orientadas del mismo modo. Un chorrito de pegamento caliente del derretimiento fue útil en la realización de los leds en su lugar. Al montar, monta cada segunda fila en la Junta y plegar las puntas suavemente tiempo vinieron a montar los sistemas finales de filas.

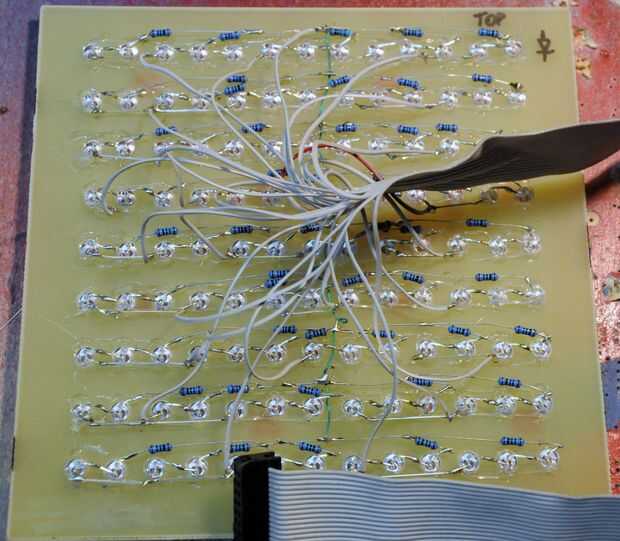

SOLDADURA JUNTOS

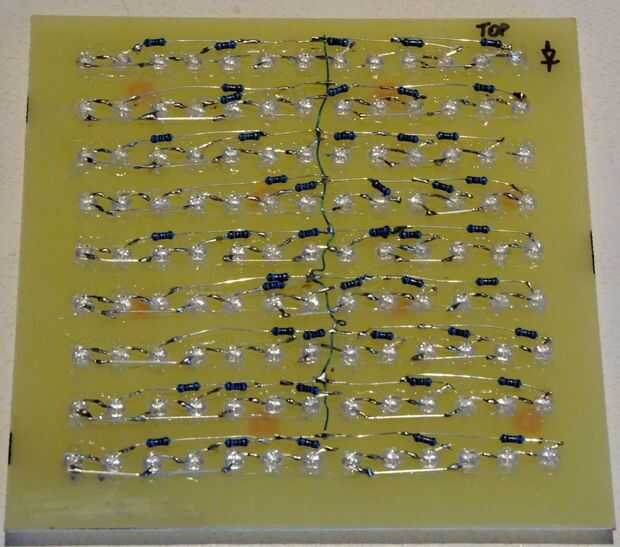

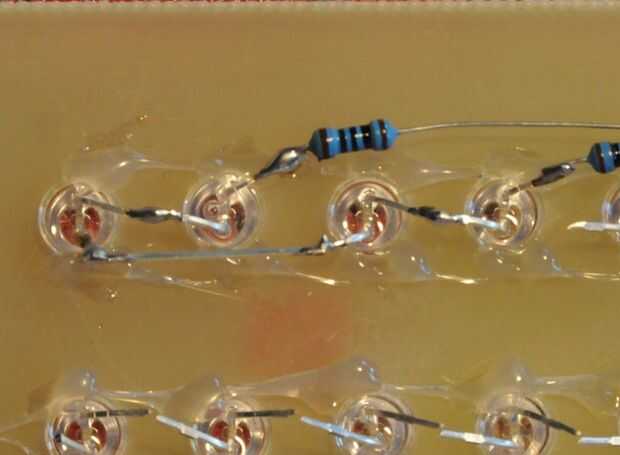

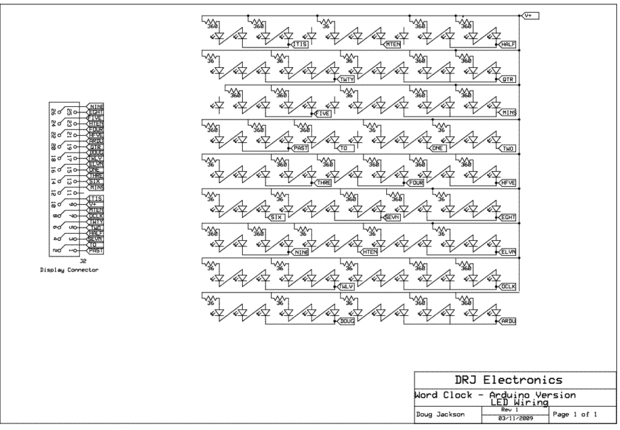

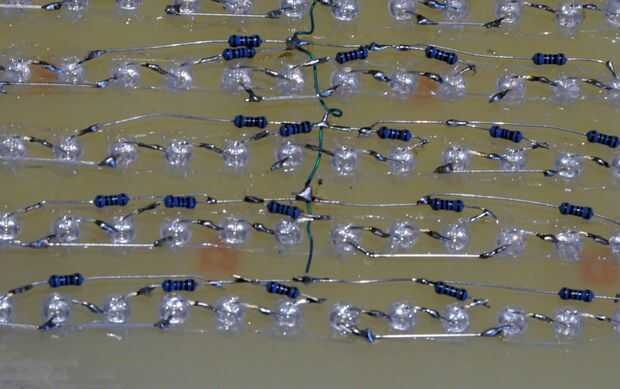

Luego recortar las puntas y soldadas en las actuales resistencias limitantes y soldar los LEDs juntos, siguiendo el esquema de trazado exactamente. Cuando usted está siguiendo el diagrama, recuerda que estás trabajando en la parte posterior de la Junta, por lo que necesitará invertir mentalmente el diseño. -No olvidar usar 36R resitors (véase abajo) cuando esté conectado a un sistema de 3 LEDs y 360R resistencias (véase abajo) cuando se conecta a un sistema de 2 - altera el flujo de corriente para los LEDs un brillo uniforme.
¿LO * REALMENTE * USO 360R y 36R RESISTENCIAS?
Como una actualización, he estado usando LEDs azules de parte superior plana, con una caída de tensión directa de unos 3, 3V a 20mA. La fuente que estaba usando era unos 10.5VDC. Con el diseño original, con 2 LED, la caída de voltaje a través de los LEDs fue 6.6v, lo que significa que 3.9v fue haber caído en la resistencia de (11-6.6). Con una resistencia de 360R, esta limitada la corriente a 10.8mA y con 3 LED, la caída de voltaje a través de los LEDs fue 9.9v, lo que significa que 0.6 v fue haber caído en la resistencia de (11-6.6). Con una resistencia de 36R, esto limita la corriente a 16mA.
Lo que posteriormente he descubierto es que con tensiones de alimentación de 12V, la corriente por los leds termina siendo demasiado alto (15 y 58mA), que es un problema.
En mi versión más reciente, tengo instaló en 680R de 2 Leds y 360R para los 3 Leds, proporcionar mA 7,8 y 7,9 respectivamente. Mucho menor iluminación actual y todavía amplia.

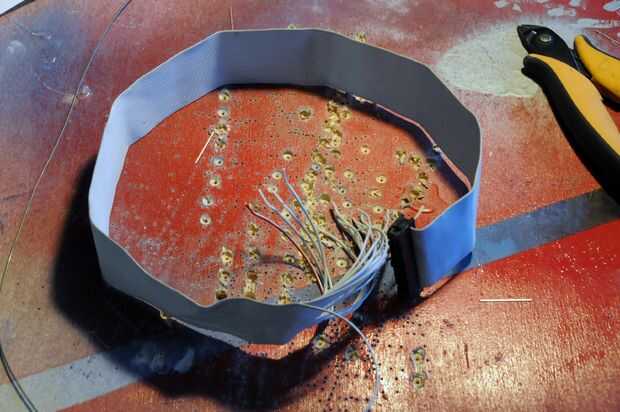

AÑADIR UN CABLE DE CINTA
Cuando todo termine, preparar y soldar el cable de cinta con el conector de 26 vías.
El conector se enchufa en la tarjeta controladora. (Pero supongo que averiguado!)
Las fotos deben mostrar el proceso que se utilizó.
Para ser completamente honesto, creo que la próxima vez simplemente utilizo la tablilla desde el primer reloj que construí. Sí, significaría hacer otro circuito, pero era mucho más simple hacer, y el resultado se ve mucho mejor.
