The Word Clock - Arduino version (7 / 11 paso)

Paso 7: Hacer la palabra plantilla y bafles

Por último, tenemos que hacer la plantilla de word para el frente del reloj.

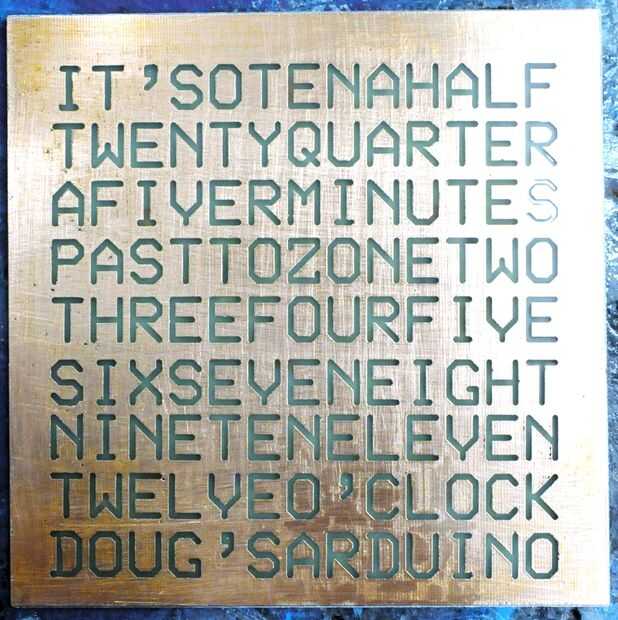

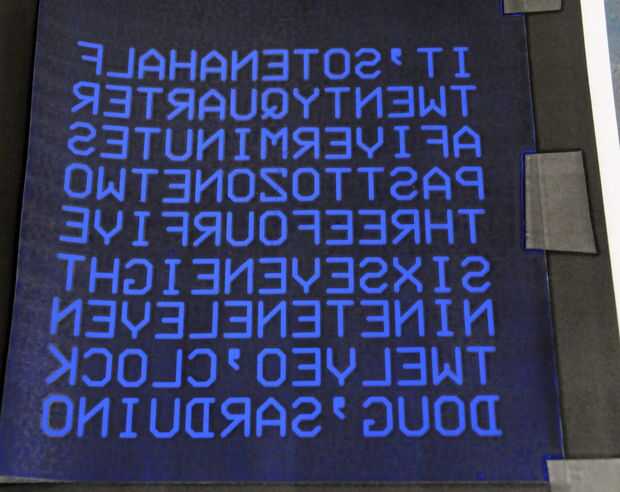

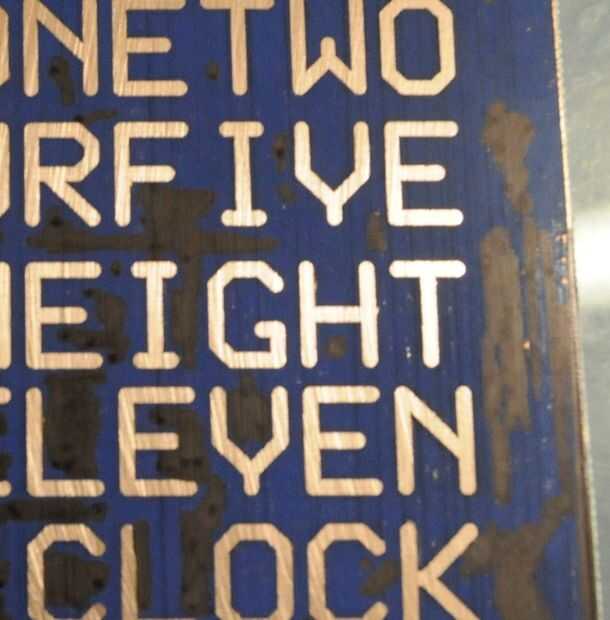

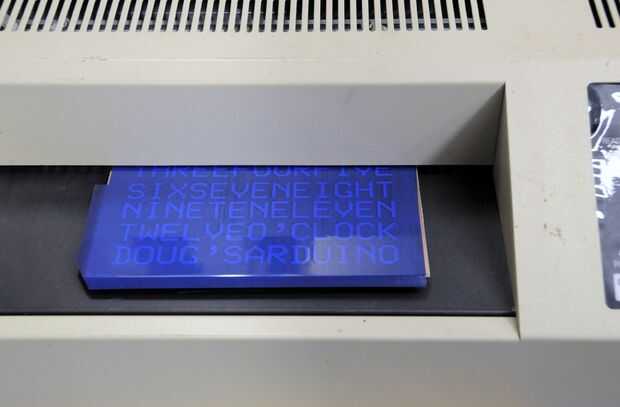

Usé un pedazo de material del PWB, que grabado usando el patrón que se muestra a continuación.   Simplemente seguí el mismo proceso de press-n-peel que usé para hacer la tarjeta controladora.  Esta vez, pretende utilizar la capa de cobre en el lado más cercano a los LEDs, pero creó la plantilla la imagen del espejo a lo que necesita, así que para éste, el cobre en el exterior.

Tengo en orden 1/32" PCB material que pretendo utilizar.  Estaré atenta conseguir la plantilla de la manera correcta, (con el cobre hacia los LEDs) y espero tener una pantalla brillante y claro y yo debo terminar con mucho menos sangrado a través de experimentado con el proyecto original, porque me aseguraré el cobre está en el interior de la pantalla...

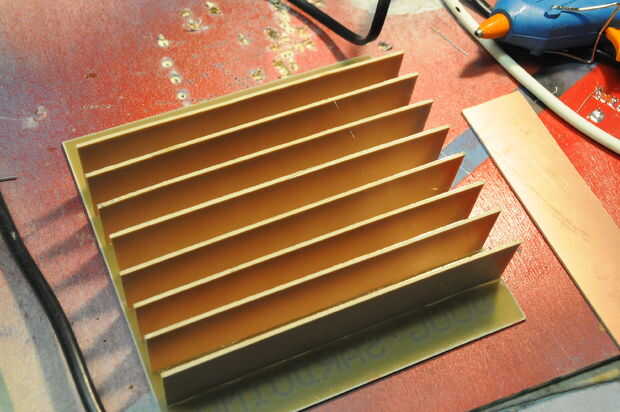

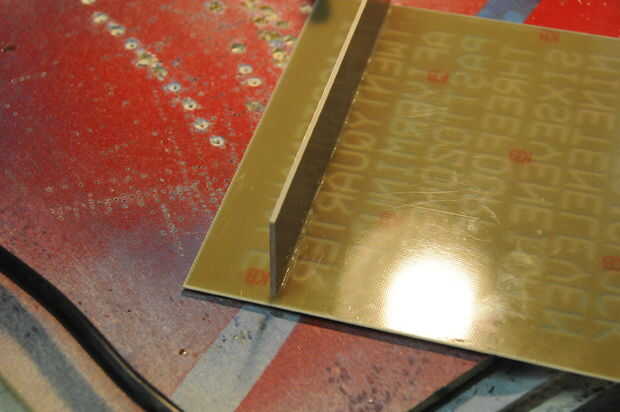

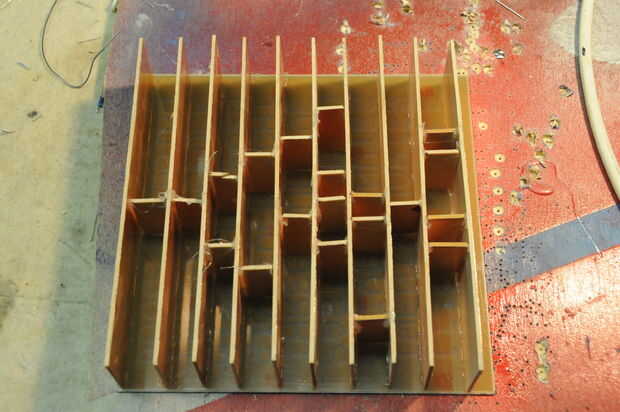

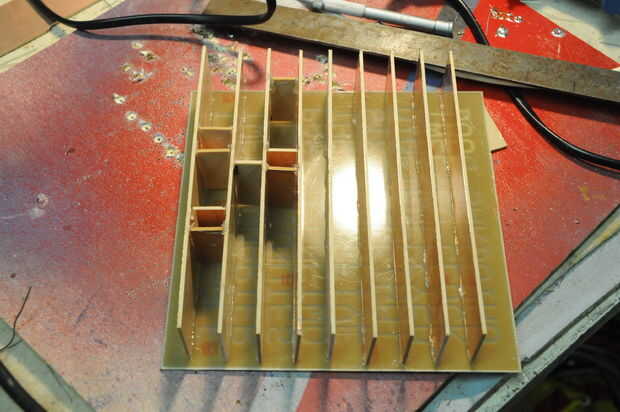

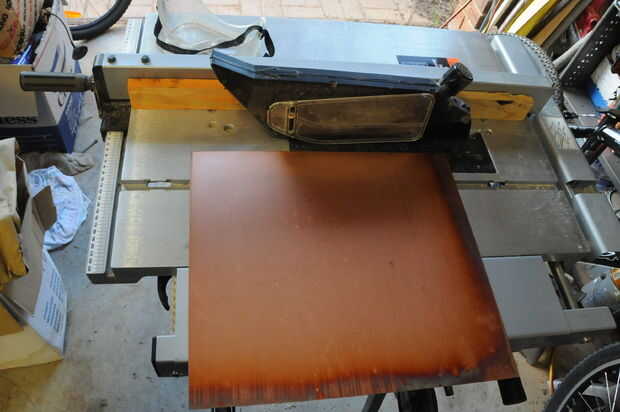

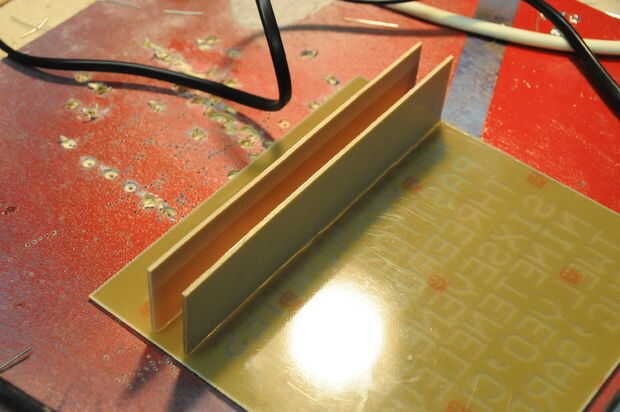

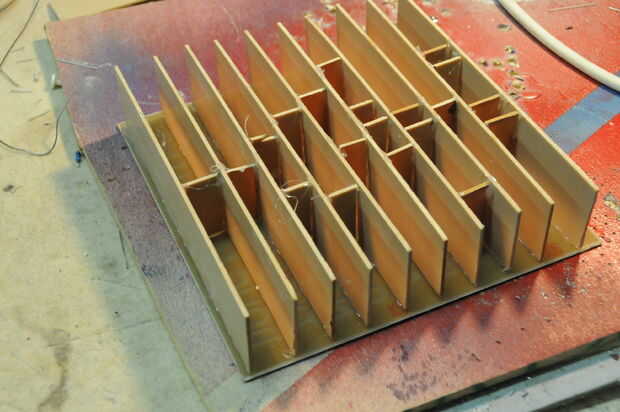

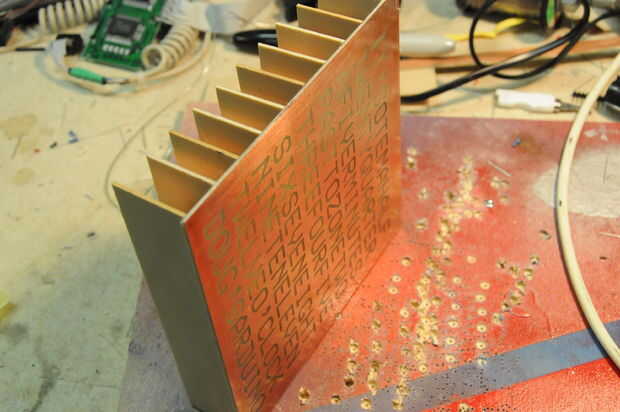

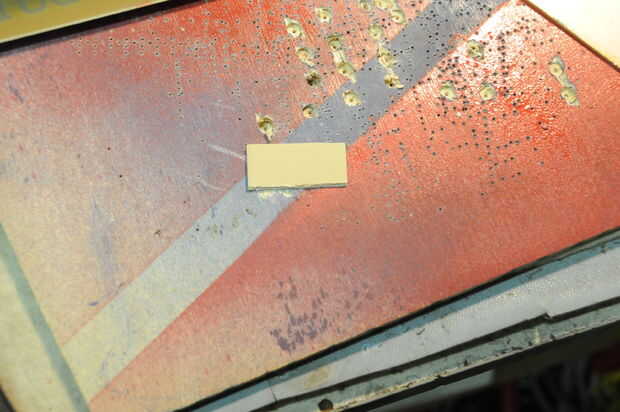

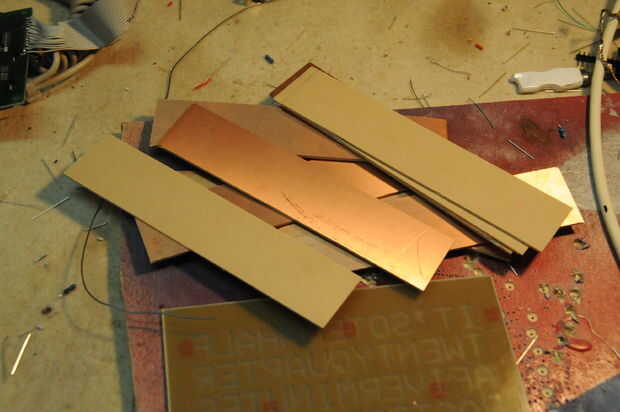

Antes de usar la pantalla, cortar alguna acción de PCB más utilizar como deflectores de 30 mm y había pegado los deflectores en su lugar con pegamento caliente del derretimiento.  Si usted ha usado Leds 'FLAT TOP', entonces no necesitas bafles alto 30mm, probablemente puede salir con 10mm o menos.  Sólo sostenga la plantilla sobre la pantalla iluminada y mover arriba y abajo hasta que estés contento con la iluminación, mida la altura y hacer los deflectores altura :-)

Otros que han construido mi anterior reloj han usado el acrílico como material de exhibición con vinilo de corte como las letras.  Probablemente se ve impresionante!  En un caso, han utilizado vidrio!
