Paso 11: Cuál es estado sucediendo estos últimos meses...
Como una actualización, yo he rediseñado la placa Arduino reloj controlador - decidí que en realidad todo lo que necesitaba era el ATMega Chip sí mismo, y la colocación de un módulo entero fue un desperdicio de espacio del PWB.
Además he actualizado a la versión 3 - apoyar un chip RTC y reducir el tamaño del PCB.

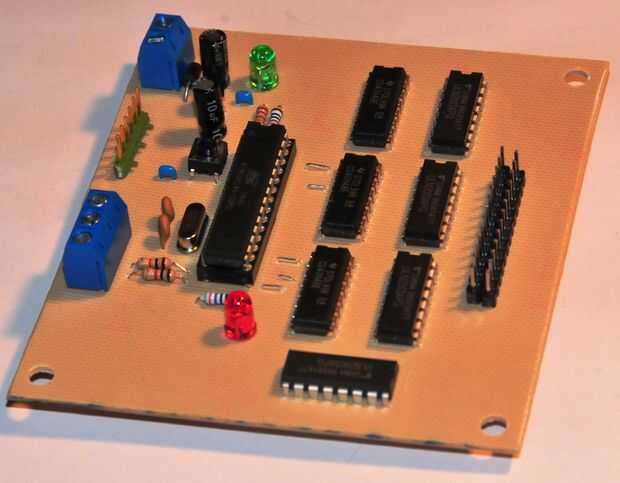

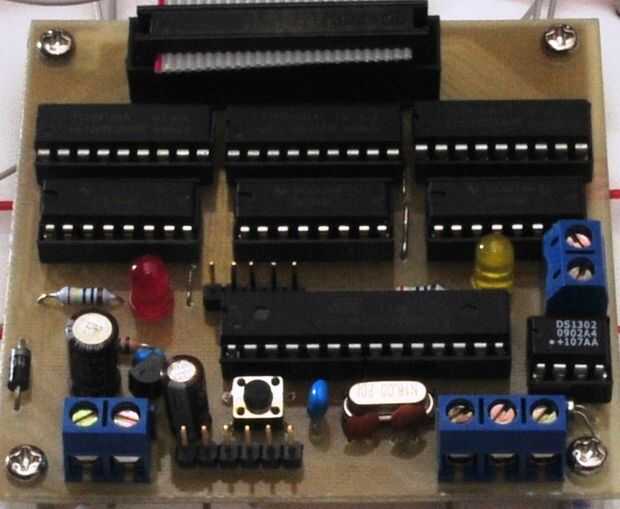

Aquí está una foto de la v2 y v3 tablas y un manual de montaje, (que yo he estado enviando con mis kits) - que debe facilitar el montaje para cualquiera que quiera hacer uno ellos mismos.
El nuevo PCB
El nuevo PCB que diseñé tiene pistas más grandes y los cojines más grandes, facilitando el montaje. Cuando usted mira el PDF, verás que hay grandes masas de cobre 'directamente sobre' existente. Por favor no se preocupe - es normal - es un plano de tierra, y es de la pista que está sobre la pista de tierra. Todos mis consejos intentan utilizar planos de tierra para que tenga que grabar menos cobre de la placa.
Programación de la nueva Junta Directiva:
Una Idea que saqué de EvilMadScience.com, era uno de sus cables de programación, utilizar en lugar de utilizar un módulo completo de Duemilanove. Es realmente genial - usted paga $20 y puede utilizar el cable para muchos muchos proyectos - todo lo que tienes que hacer es incluir una cabecera Programación trivial en el PCB. El cable está disponible desde: evilmadscience.com/partsmenu/130-usbttl
Una nueva pantalla de PCB

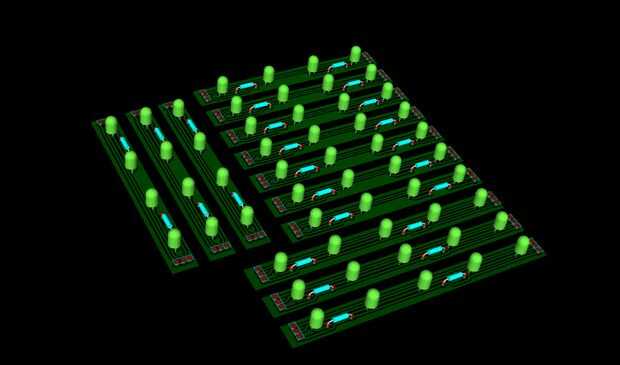

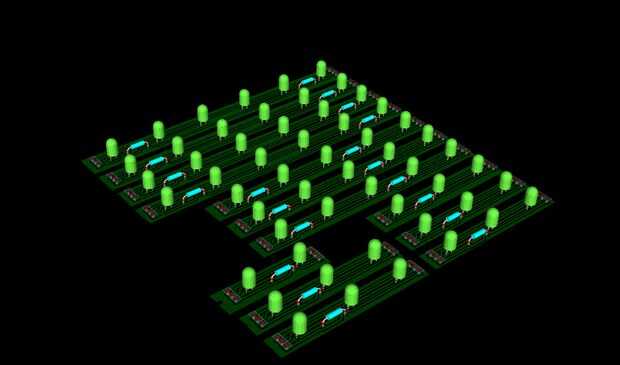

Yo he estado diseñando un nuevo PCB pantalla - yo puedo grabar 2 6 x 6 pulgadas piezas de solo stock echó a un lado de la PCB - lo sobre la nueva pantalla, es que se obtiene en un conjunto de "Tiras de LED", con cada tira se utiliza para iluminar una palabra. la distancia entre los LEDs es de 23mm, así que puedo usar estas tiras para hacer grandes palabras (mucho más grande que las pantallas de 6 pulgadas que yo he estado haciendo). El tamaño del reloj que estoy haciendo actualmente sobre 240 mm x 240 mm para la palabra plano, en una pantalla total que es de 320 x 320, hacer un reloj de pared muy bonito - se tarda un par de semanas, pero en cuanto tengo algo más tangible para mostrar, lo pongo aquí.
Grabado al agua fuerte la placa durante el fin de semana de Pascua y estoy mirando adelante a hacer una pantalla más grande.
Otro efecto secundario del LED las tiras, es que no se limitan a palabras en inglés - podemos modificar el software para cualquier idioma, y se pueden utilizar cualquier tiras del tamaño que necesita detrás de palabras para trabajar el reloj!
Actualización del Software para permitir que el brillo se reduzca en la noche
He modificado el software para permitir que el brillo del reloj para ajustar automáticamente basado en el tiempo - en 19:00, reducirá el brillo y en 7:00, aumentará lo otra vez - esto fue permitir que el reloj sea menos intrusivo en el dormitorio de mis hijas.
Adjunto es el software que permite que esto suceda y Matt chispas DS1302 biblioteca. Es en el archivo que adjunto brightness.zip reloj reducido a este paso.
