TETRIX 3D-impresora (5 / 14 paso)

Paso 5: marco

Se necesita:

Herramientas:

• Llave hexagonal de 7/64"
• 5/16" llave y llave

Partes:

• Kep Nuts
• Corta tornillos de cabeza (5/16" largo 6-32)
• Largos tornillos de cabeza (1/2" largo 6-32)
• Tornillos de cabeza botón corto
• C-canales de 416mm (x3)
• 288mm C-canal (x1)
• Bujes de eje Tetrix (x6)
• Tetrix interior C conectores (x2)
• Arandelas (x16)
• Angulares (uso los 4 agujeros que ha perforado los agujeros en)
• Espaciadores de Nylon fina (x2)
• Corta postes separadores (x2)

Asamblea:

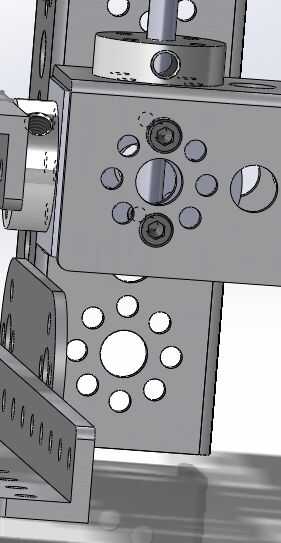

1. Atornillar un canal interior de C, un eje del y un ángulo de 4 agujeros perforados/aprovechado bar mediante largos tornillos TETRIX. La cabeza del tornillo debe estar hacia el interior del canal C interno, con la la brida del buje en el orificio grande. (Figura 1)
2. Acople un angular de 4 agujeros perforados/aprovechado árbol usando los agujeros perforados. La cabeza del tornillo debe estar dentro del interior C-Channel. Repita el procedimiento para hacer dos grupos. (Figura 1)
3. Fije los conjuntos del paso 1 a los extremos derecho e izquierdos de la 288mm C-Channel con los cubos de eje y tornillo de cabeza mirando hacia afuera. (Figura 1)
4. Coloque dos de 416mm C canales abajo paralelo, con los lados abiertos mirando hacia abajo.

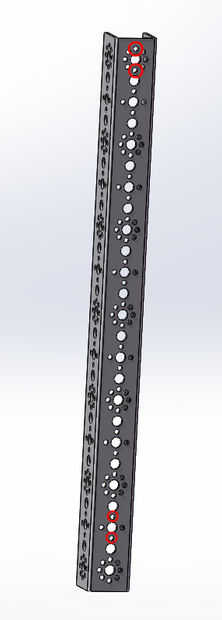

5. Coloque un conjunto de dos arandelas sobre cada uno de los agujeros indicados en la figura 2. Repita el procedimiento en el otro canal C.

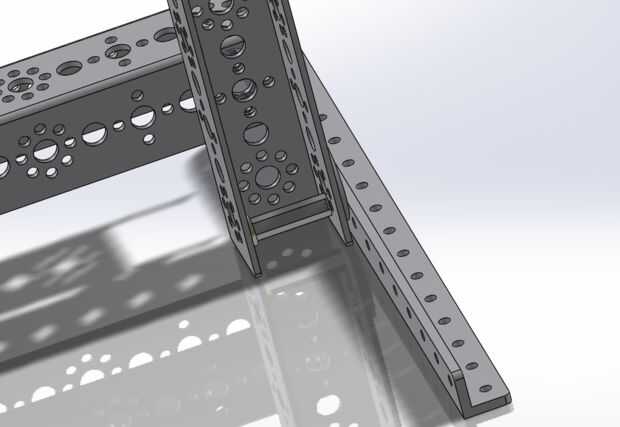

6. Pone un perpendicular de 416mm canal C a los dos primeros canales, con el lado abierto hacia usted, sobre el conjunto superior de orificios con arandelas. (Figura 2)
7. Pone el 288mm C-canales de pasos 1 & 2 perpendicular a los dos primeros canales, con el lado abierto hacia usted, sobre el conjunto inferior de agujeros con arandelas. (Figura 2)
8. Con Tetrix largo tornillos y tuercas de kep, fije los cuatro canales junto con las cabezas de los tornillos hacia abajo. Apriete con una llave hexagonal y llave.
9. En cada extremo del canal 288mm, inserte la brida de un eje en la parte superior de la canal con el orificio del tornillo de ajuste apuntando recto hacia arriba. Asegure con los tornillos cortos de Tetrix con las cabezas de los tornillos en el interior del canal.
10. Repita el paso 6 en la parte superior 416mm C-Channel.

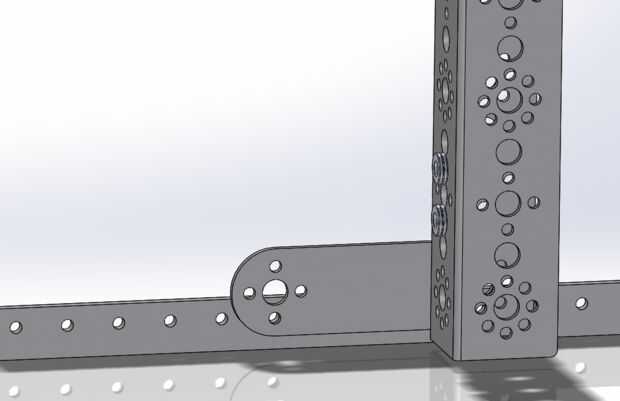

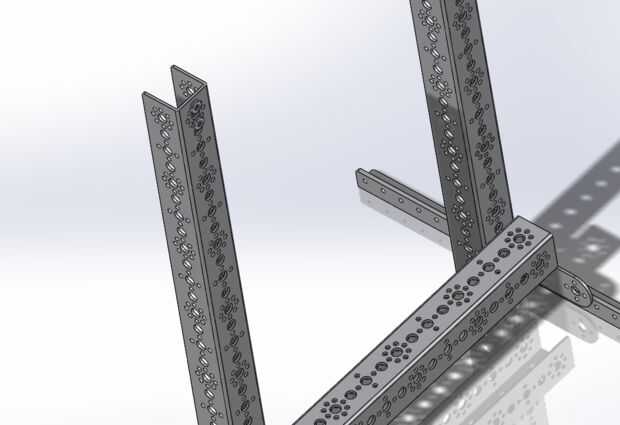

11. Una vez que la estructura es segura, la posición vertical. Coloque una placa plana y una barra de ángulo como se muestra en la figura 3, usando los agujeros de 9 y 13 de la parte posterior de la barra de ángulo.
12. Para colocar el tornillo superior, inserte un poste separador corto y un espaciador de nylon fina dentro del canal de C, usando el poste separador como una tuerca (puede tener para el canal abierto). Utilice un tornillo largo en el otro lado del canal para fijar la arandela de nylon y cilindro.
13. Repita los pasos 11 y 12 en el otro lado del marco.
