TETRIX 3D-impresora (11 / 14 paso)

Paso 11: Soporte para carretes

Se necesita:

Herramientas:

  • Llaves hexagonales
  • Llave
  • Alicates (opcionales)

Partes:

  • Barra plana de 7 hoyos
  • Barra de ángulo de 5 hoyos
  • M3 Tornillos (3)
  • M3 tuercas (3)
  • M3 Tuercas (2)
  • TETRIX Servo rodamientos (2)
  • Cuerno de Metal Servo TETRIX
  • 3/4" cabeza hexagonal del tornillo
  • Espaciadores de Nylon fino (3)
  • Tuerca de Kep

Asamblea:

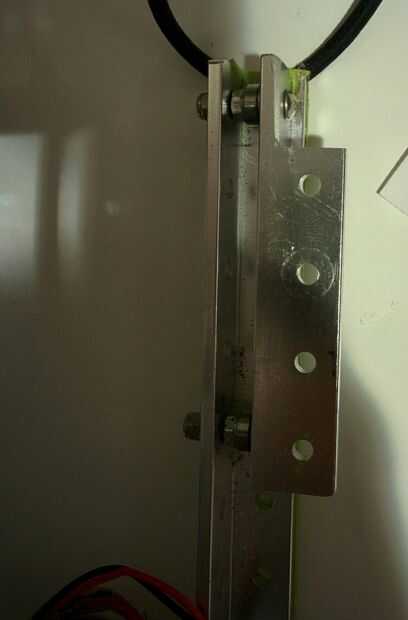

  • Fijar la barra de ángulo de 5 hoyos a los pies del bastidor como se muestra en la figura 1, mediante 2 tornillos M3, 2 tuercas de M3, 2 rodamientos de servo y 2 tuercas de M3.

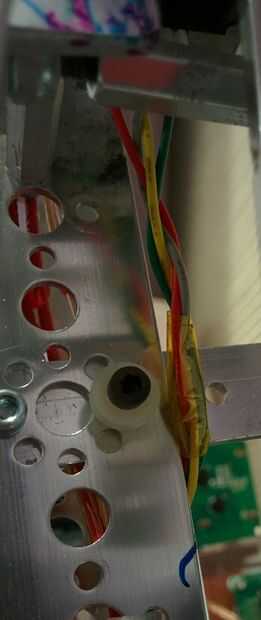

  • Adjuntar el plano 7-agujero de la barra como se muestra en la figura 2, utilizando el 3/4" tornillo de cabeza hueca y 2 espaciadores de nylon. La barra debe alinearse con el hoyo 13 para arriba desde la base de la vertical 416mm C-Channel, que será el 3 º agujero debajo del post de separadores de fondo de la extrusora.

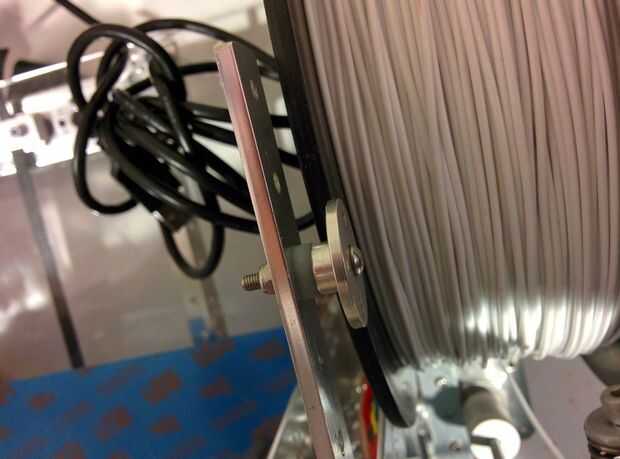

  • En el hoyo 3 desde el extremo del piso bar, instale un cuerno del servo y un espaciador de nylon con un tornillo de M3 y una tuerca M3. (Figura 3)
